Das Menü Men - Fliess ESR21-D Gebrauchsanleitung

Das Menü enthält grundlegende Einstellungen zur Festlegung von weiteren Funktionen
wie Sensortyp, Funktionskontrolle udgl. Dabei erfolgt die Navigation und Änderung wieder
mit den üblichen Tasten
Da die Einstellungen im Menü die grundlegenden Eigenschaften des Reglers verändern,
ist ein weiterer Einstieg nur über eine Codezahl möglich, die dem Fachmann vorbehalten ist.
Sprachwahl
Anlagen- Schutz-
funktion
Pumpendreh-
zahlregelung
Sprachwahl Deutsch. Die gesamte Menüführung kann noch vor Bekanntgabe der
DEUT
Codezahl auf die gewünschte Benutzersprache umgeschaltet werden. Das Gerät
erlaubt die Umschaltung des Dialoges auf folgende Sprachen: Deutsch (DEUT),
Englisch (ENGL), International (INTER) = Französisch, Italienisch und Spanisch.
SENSOR - Sensormenü: Angabe der Sensortype oder einer fixen Temperatur bei nicht ver-
wendetem Eingang.
ANLGSF - Anlagen- Schutzfunktionen: Abschalten des Solarsystems oberhalb einer kriti-
schen Kollektortemperatur, Frostschutzfunktion für den Kollektor.
STARTF - Startfunktion: Starthilfe für Solaranlagen.
NACHLZ Nachlaufzeit: für den Ausgang einstellbar.
- Pumpendrehzahlregelung (nur bei Drehzahlversion V D
PDR
F KONT - Funktionskontrolle: Aktivieren einer Überwachungsfunktion zur Erkennung diver-
ser Fehler, bzw. kritischer Situationen.
- Wärmemengenzähler - aktivieren und Einstellungen
WMZ

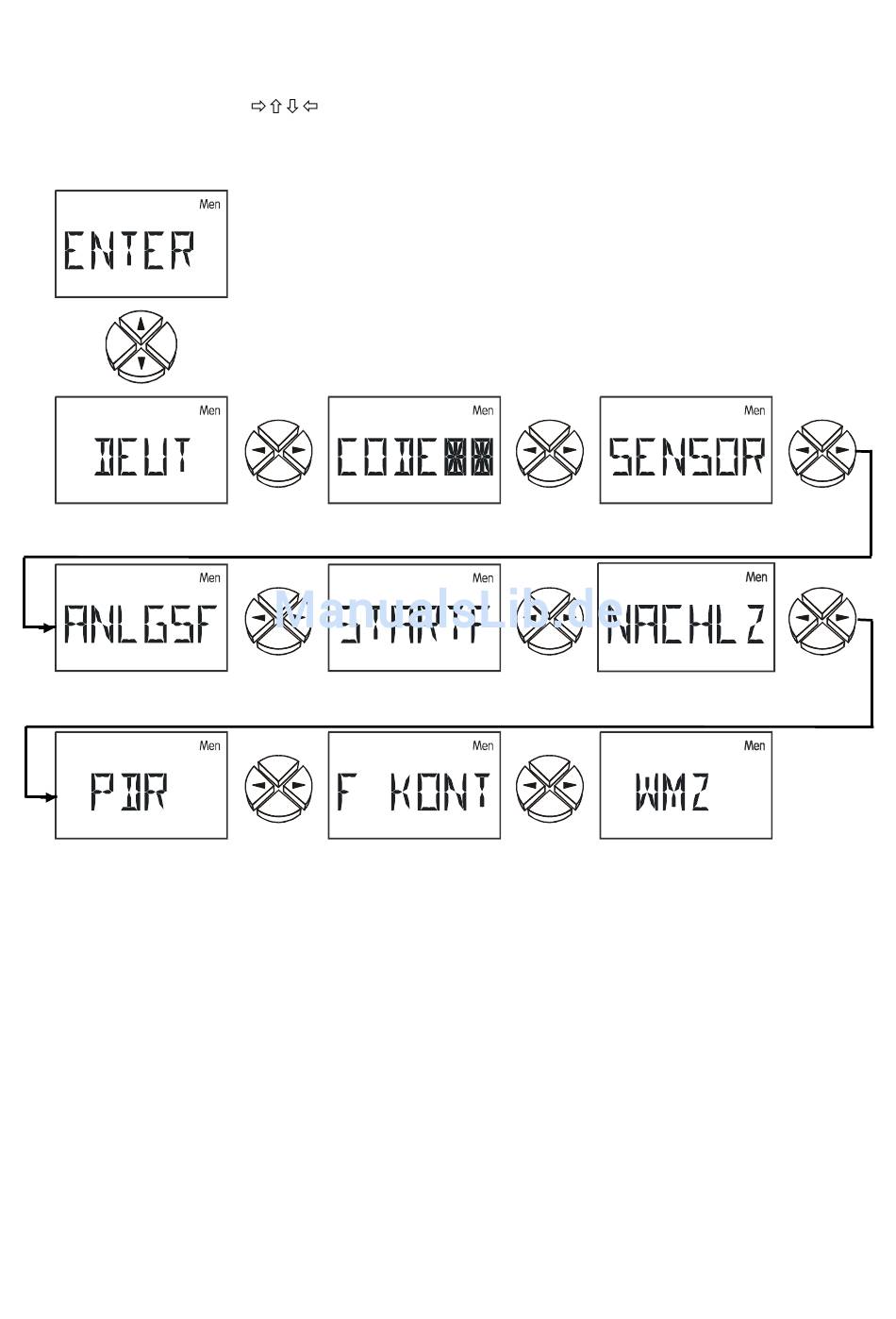

Das Menü Men
, der Dialog wird aber nur über die Textzeile aufgebaut
Codenummer zum
Einstieg ins Menü
Startfunktion
Funktionskontrolle
18
Sensormenü
Nachlaufzeit der
Ausgänge
Wärmemengen-
Zähler
