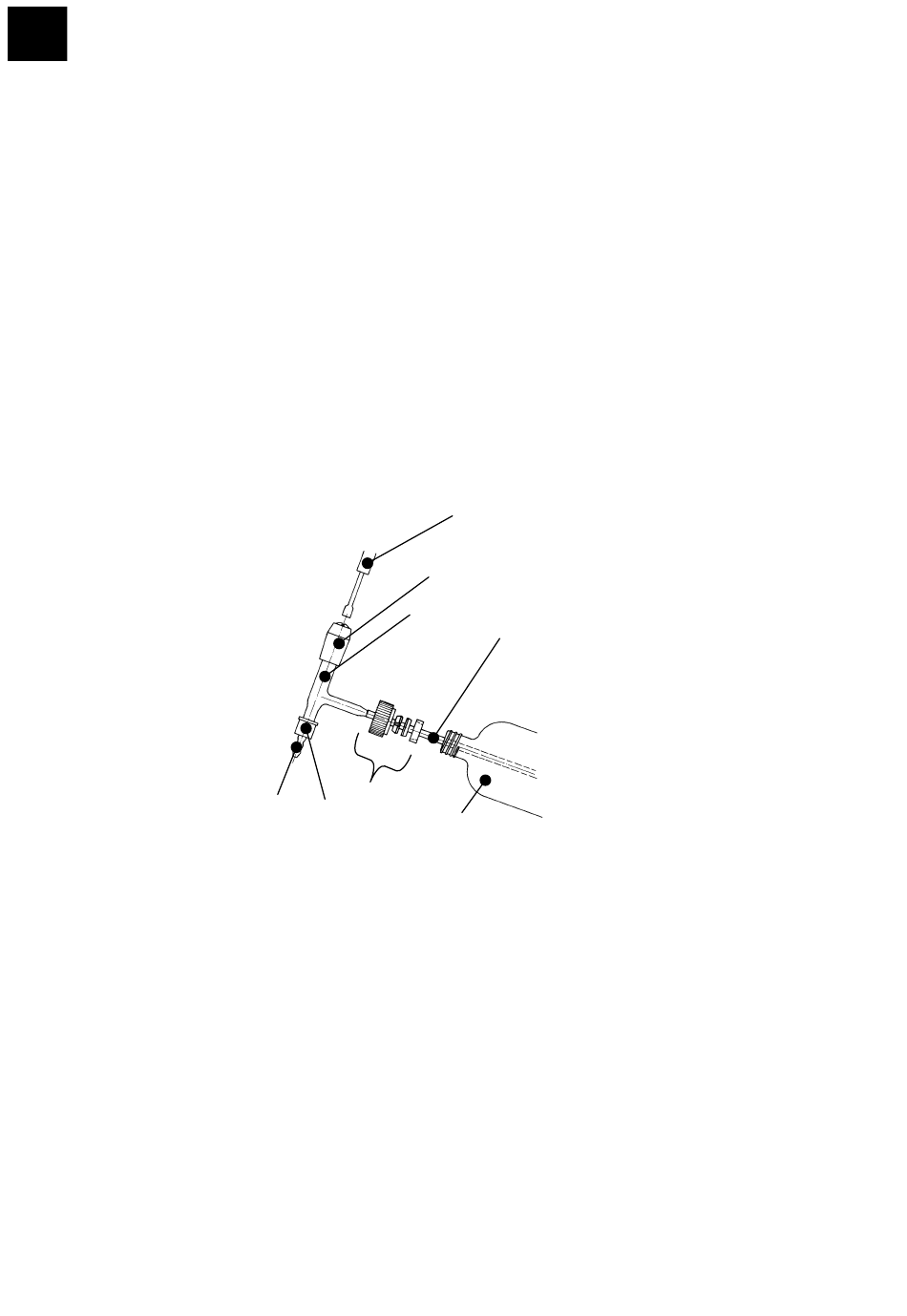

5. Montage des Einleitrohr mit Ventil und Schraubkappe
1. Die Vakuumdichtigkeit des Ventiles kann durch Rechtsdrehen der Einstellschraube mit einem
Imbusschlüssel (4) eingestellt werden.
2. Lochschraubkappe (5) und Dichtungssatz (5) =Bola-Verschraubung in gezeichneter Lage über
das Einleitschlauch PTFE (1) schieben. Einleitrohr (2) mit Lochschraubkappe (5) auf
Verteilstück (6) schrauben und festziehen.
3. Olive (7) mit Schraubverbindungskappe (8) auf Einleitrohr (2) schrauben. Auf die Olive kann ein
Schlauch Di= 6,6mm zum Einleiten aufgeschoben werden.
3
2
5
7
8
Seite 18
4
1
6
