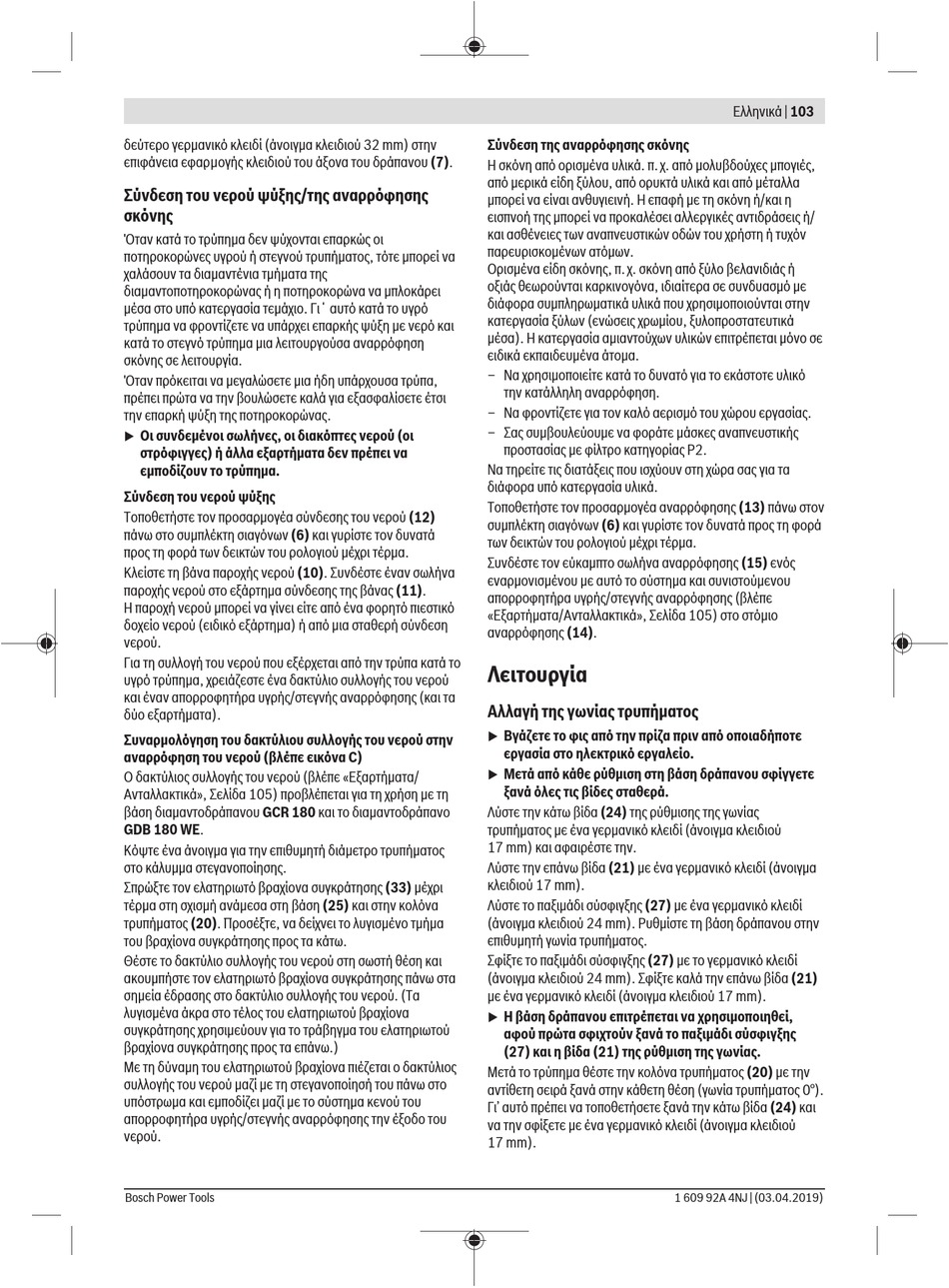

δεύτερο γερμανικό κλειδί (άνοιγμα κλειδιού 32 mm) στην
επιφάνεια εφαρµογής κλειδιού του άξονα του δράπανου (7).
Σύνδεση του νερού ψύξης/της αναρρόφησης
σκόνης
Όταν κατά το τρύπημα δεν ψύχονται επαρκώς οι
ποτηροκορώνες υγρού ή στεγνού τρυπήματος, τότε μπορεί να
χαλάσουν τα διαμαντένια τμήματα της
διαμαντοποτηροκορώνας ή η ποτηροκορώνα να μπλοκάρει
μέσα στο υπό κατεργασία τεμάχιο. Γι΄ αυτό κατά το υγρό
τρύπημα να φροντίζετε να υπάρχει επαρκής ψύξη με νερό και
κατά το στεγνό τρύπημα μια λειτουργούσα αναρρόφηση
σκόνης σε λειτουργία.
Όταν πρόκειται να μεγαλώσετε μια ήδη υπάρχουσα τρύπα,
πρέπει πρώτα να την βουλώσετε καλά για εξασφαλίσετε έτσι
την επαρκή ψύξη της ποτηροκορώνας.
Οι συνδεμένοι σωλήνες, οι διακόπτες νερού (οι
u
στρόφιγγες) ή άλλα εξαρτήματα δεν πρέπει να
εμποδίζουν το τρύπημα.
Σύνδεση του νερού ψύξης
Τοποθετήστε τον προσαρμογέα σύνδεσης του νερού (12)
πάνω στο συμπλέκτη σιαγόνων (6) και γυρίστε τον δυνατά
προς τη φορά των δεικτών του ρολογιού μέχρι τέρμα.
Κλείστε τη βάνα παροχής νερού (10). Συνδέστε έναν σωλήνα
παροχής νερού στο εξάρτημα σύνδεσης της βάνας (11).
Η παροχή νερού μπορεί να γίνει είτε από ένα φορητό πιεστικό
δοχείο νερού (ειδικό εξάρτημα) ή από μια σταθερή σύνδεση
νερού.
Για τη συλλογή του νερού που εξέρχεται από την τρύπα κατά το
υγρό τρύπημα, χρειάζεστε ένα δακτύλιο συλλογής του νερού
και έναν απορροφητήρα υγρής/στεγνής αναρρόφησης (και τα
δύο εξαρτήματα).
Συναρμολόγηση του δακτύλιου συλλογής του νερού στην
αναρρόφηση του νερού (βλέπε εικόνα C)
Ο δακτύλιος συλλογής του νερού (βλέπε «Εξαρτήματα/
Ανταλλακτικά», Σελίδα 105) προβλέπεται για τη χρήση με τη
βάση διαμαντοδράπανου GCR 180 και το διαμαντοδράπανο
GDB 180 WE.
Κόψτε ένα άνοιγμα για την επιθυμητή διάμετρο τρυπήματος
στο κάλυμμα στεγανοποίησης.
Σπρώξτε τον ελατηριωτό βραχίονα συγκράτησης (33) μέχρι
τέρμα στη σχισμή ανάμεσα στη βάση (25) και στην κολόνα
τρυπήματος (20). Προσέξτε, να δείχνει το λυγισμένο τμήμα
του βραχίονα συγκράτησης προς τα κάτω.
Θέστε το δακτύλιο συλλογής του νερού στη σωστή θέση και
ακουμπήστε τον ελατηριωτό βραχίονα συγκράτησης πάνω στα
σημεία έδρασης στο δακτύλιο συλλογής του νερού. (Τα
λυγισμένα άκρα στο τέλος του ελατηριωτού βραχίονα
συγκράτησης χρησιμεύουν για το τράβηγμα του ελατηριωτού
βραχίονα συγκράτησης προς τα επάνω.)
Με τη δύναμη του ελατηριωτού βραχίονα πιέζεται ο δακτύλιος
συλλογής του νερού μαζί με τη στεγανοποίησή του πάνω στο
υπόστρωμα και εμποδίζει μαζί με το σύστημα κενού του
απορροφητήρα υγρής/στεγνής αναρρόφησης την έξοδο του
νερού.
Bosch Power Tools
Σύνδεση της αναρρόφησης σκόνης
Η σκόνη από ορισμένα υλικά. π. χ. από μολυβδούχες μπογιές,
από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα
μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η
εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/
και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν
παρευρισκομένων ατόμων.
Ορισμένα είδη σκόνης, π. χ. σκόνη από ξύλο βελανιδιάς ή
οξιάς θεωρούνται καρκινογόνα, ιδιαίτερα σε συνδυασμό με
διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην
κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά
μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε
ειδικά εκπαιδευμένα άτομα.
– Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό
την κατάλληλη αναρρόφηση.
– Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας.
– Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής
προστασίας με φίλτρο κατηγορίας P2.
Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα
διάφορα υπό κατεργασία υλικά.
Τοποθετήστε τον προσαρμογέα αναρρόφησης (13) πάνω στον
συμπλέκτη σιαγόνων (6) και γυρίστε τον δυνατά προς τη φορά
των δεικτών του ρολογιού μέχρι τέρμα.
Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης (15) ενός
εναρμονισμένου με αυτό το σύστημα και συνιστούμενου
απορροφητήρα υγρής/στεγνής αναρρόφησης (βλέπε
«Εξαρτήματα/Ανταλλακτικά», Σελίδα 105) στο στόμιο
αναρρόφησης (14).
Λειτουργία
Αλλαγή της γωνίας τρυπήματος
Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε
u
εργασία στο ηλεκτρικό εργαλείο.
Μετά από κάθε ρύθμιση στη βάση δράπανου σφίγγετε
u
ξανά όλες τις βίδες σταθερά.
Λύστε την κάτω βίδα (24) της ρύθμισης της γωνίας
τρυπήματος με ένα γερμανικό κλειδί (άνοιγμα κλειδιού
17 mm) και αφαιρέστε την.
Λύστε την επάνω βίδα (21) με ένα γερμανικό κλειδί (άνοιγμα
κλειδιού 17 mm).
Λύστε το παξιμάδι σύσφιγξης (27) με ένα γερμανικό κλειδί
(άνοιγμα κλειδιού 24 mm). Ρυθμίστε τη βάση δράπανου στην
επιθυμητή γωνία τρυπήματος.
Σφίξτε το παξιμάδι σύσφιγξης (27) με το γερμανικό κλειδί
(άνοιγμα κλειδιού 24 mm). Σφίξτε καλά την επάνω βίδα (21)
με ένα γερμανικό κλειδί (άνοιγμα κλειδιού 17 mm).
Η βάση δράπανου επιτρέπεται να χρησιμοποιηθεί,
u
αφού πρώτα σφιχτούν ξανά το παξιμάδι σύσφιγξης
(27) και η βίδα (21) της ρύθμιση της γωνίας.
Μετά το τρύπημα θέστε την κολόνα τρυπήματος (20) με την
αντίθετη σειρά ξανά στην κάθετη θέση (γωνία τρυπήματος 0°).
Γι' αυτό πρέπει να τοποθετήσετε ξανά την κάτω βίδα (24) και
να την σφίξετε με ένα γερμανικό κλειδί (άνοιγμα κλειδιού
17 mm).
