Inhaltszusammenfassung für FRAMA Matrix F2

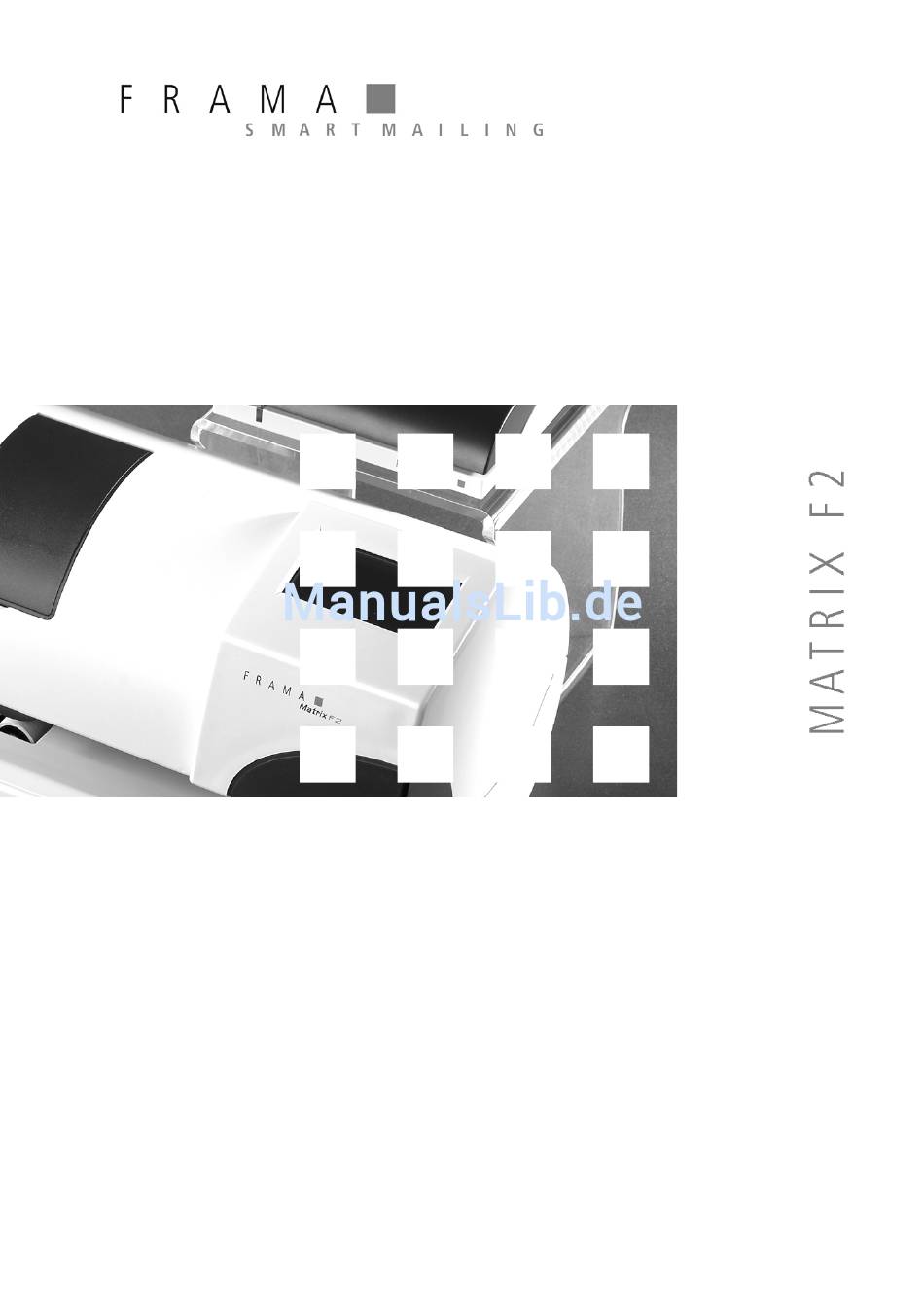

  • Seite 1 Bedienungsanleitung AT...
  • Seite 2 Frama Matrix F2 Bedienungsanleitung für Matrix F2 Matrix F2-L  All rights reserved. Frama Group.

  • Seite 3: Sicherheitshinweise Und Warnungen

    Danke, dass Sie sich für die innovative Frama Matrix F2 entschieden haben. Die folgenden Informationen in dieser Anleitung sollen Sie bei der Bedienung und Installation Ihrer Frama Matrix F2 unterstützen und Ihnen zeigen, wie Sie Einstellungen leicht selbst vornehmen können.

  • Seite 4: Inhaltsverzeichnis

    2.3. ANSCHLIEßEN DER WAAGE ..........................10 2.4. ANSCHLUSS DES NETZTEILES ........................... 11 3. FRAMAONLINE2 ..........................12 3.1. FRAMA MATRIX F2 AM FRAMAONLINE2 SYSTEM FREISCHALTEN ..............12 3.2. FRAMAONLINE2 HINWEISE BEI VERBINDUNGSPROBLEMEN ................14 3.2.1. FREISCHALTCODE FALSCH ..........................14 3.2.2. VERBINDUNGSABBRUCH ..........................14 3.2.3.
  • Seite 5 10.1. FRAMAONLINE2 MELDUNGEN ........................39 10.2. FRAMA WAAGEN-MELDUNGEN ........................40 10.3. FRAMA MATRIX F2, PORTO-MELDUNGEN ...................... 40 10.4. FRAMA MATRIX F2, MELDUNGEN DES FARBSYSTEMS..................41 11. TECHNISCHE DATEN FRAMA MATRIX F2 ..................42 11.1. ABMESSUNGEN UND GEWICHT ........................42 11.2. ZUBEHÖR ............................... 42 11.3.

  • Seite 6: Systemvorstellung

    1.1.1. Bestimmungsgemäße Verwendung Vor der Erstinbetriebnahme muss ihr Frankiersystem postalisch korrekt angemeldet werden. Halten Sie sich hierbei an die Anweisungen Ihrer lokalen Frama-Vertriebsorganisation. Jeder Frankierabdruck darf nur einmal verwendet werden. Das Vervielfältigen betrachtet die Post als strafbare Handlung und Verstoß gegen die Allgemeinen Geschäftsbedingungen.

  • Seite 7: Hinweis Zu Ausstattungsvarianten

    Stellen Sie keine Flüssigkeiten, Gläser, Frankierfarbe etc. auf das Frankiersystem. 1.2. Abdruckqualität Die folgenden Hinweise sollen Ihnen helfen, mit Ihrem Frama Matrix Frankiersystem einen professionellen und saube- ren Abdruck zu erzielen, um die Beförderung Ihrer frankierten Sendungen nicht zu gefährden. Sie als Anwender sind für die Leserlichkeit der Frankierung verantwortlich.

  • Seite 8: Recycling Und Entsorgung

    Frama Matrix F2 1.3. Recycling und Entsorgung Die Richtlinie WEEE (Elektro- und Elektronikaltgeräte; 2002/96/EG) wurde zum Schutz der menschlichen Gesundheit und der Umwelt aufgestellt, um sicherzustellen, dass ausgediente Produkte unter Nutzung der bestmöglichen Wiederaufbereitungs-, Rückgewinnungs- und technischen Recyclingmöglichkeiten entsorgt werden. Ihr Produkt wurde aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die wiederaufbereitet und weiterverwendet werden können.

  • Seite 9: Frama Matrix F2 Aufstellen Und Anschließen

    Frama Matrix F2 2. Frama Matrix F2 aufstellen und anschließen Packen Sie Ihre Matrix F2 aus dem Karton aus. Im Karton befinden sich alle notwendigen Kabel und Zu- behör, um gleich nach der Installation Ihr Frankiersystem nutzen zu können. Mit separater Post haben Sie den benötigten PIN-Code erhalten. Bitte halten Sie diese Angaben ebenfalls bereit.

  • Seite 10: Frama Matrix F2 Aufstellen

    Frama Matrix F2 2.1 Frama Matrix F2 aufstellen Wählen Sie für Ihre Frama Matrix F2 einen Platz in der Nähe einer Steckdose und einer Telefondose. Ver- meiden Sie direkte Sonneneinstrahlung und starke Erschütterungen am Aufstellort. Entnehmen Sie alle Teile dem Verpackungskarton.

  • Seite 11: Anschluss Des Netzteiles

    Das ist der Fall, wenn das Kabel bündig am Gehäuse anliegt. Vergewissern Sie sich, dass Sie die obere Klappe an der Matrix F2 geschlossen haben. Kontrollieren Sie, ob die Waagenplattform frei steht und keine Blu- menblätter etc. berührt. Verbinden Sie das Netzteil mit der Steckdose.

  • Seite 12: Framaonline2

    3.1. Frama Matrix F2 am FramaOnline2 System freischalten Überprüfen Sie, ob Ihre Frama Matrix F2 korrekt mit der Telefondose verbunden ist. Sehen Sie ggf. im Kapitel „Anschluss und Inbetriebnahme“ noch einmal nach. Das Frankiersystem braucht nur für die Dauer der Freischaltung mit der Telefondose verbunden zu werden.
  • Seite 13 Code fehlerfrei eingeben, sonst wird dieser von der Matrix F2 oder dem FramaOnline2 Datenzentrum zurückgewiesen. 9. Wählen Sie „Install“. Die Frama Matrix F2 baut eine Verbindung mit dem FramaOnline2 Datenzent- rum auf. Dieser Vorgang kann bis zu 7 Minuten dauern. In dieser Zeit lädt das Frankiersystem Daten, Tarife und Abdruckinformationen herunter.

  • Seite 14: Framaonline2 Hinweise Bei Verbindungsproblemen

    Leitung (bei Telefonanlagen) und der Telefonnummer für das Datenzentrum zusammen. 3.2.4. Einstellen der Amtskennziffer zur Amtsholung Oftmals muss beim Einsatz der Frama Matrix F2 an einer Telefonanlage eine Amtskennziffer, zum Beispiel eine „0“ oder eine „9“ vorgewählt werden, um eine freie Telefonleitung zu bekommen. Führen Sie die beschriebenen Schritte bis zum Punkt 6 der Anleitung „FramaOnline2“...

  • Seite 15: Überprüfen Der Framaonline2 - Telefonnummer In Den Modem-Einstellungen

    Eingabe der Amtskennziffer Hinweis! 3.2.6. Inspektionsladungen, Meldung „Kein Kredit“ Mit Ihrer Frama Matrix F2 können Sie so genannte Inspektionsladungen ausführen. Diese dienen der In- spektion der Zählerstände, der Überprüfung der Tariftabellen so- wie dem Datenabgleich mit der Post.

  • Seite 16: Portovorrat (Kredit) Aufladen

    Frama Matrix F2 3.3. Portovorrat (Kredit) aufladen Überprüfen Sie, ob Ihre Frama Matrix F2 korrekt mit der Telefondose verbunden ist. Sehen Sie ggf. im Kapitel „Anschluss und Inbetriebnahme“ noch einmal nach. Das Frankiersystem braucht nur für die Dauer eines Portoabrufes (Kreditladung) oder der Inspektionsladung mit der Telefondose verbunden zu werden.
  • Seite 17 Sie dazu eventuelle Bestimmungen Ihres Vertrages mit der Post. Bestätigen Sie den Betrag mit der ENTER-Taste. 10. Ihre Frama Matrix F2 baut eine Verbindung mit dem FramaOnline2 Datenzentrum auf. Sollte der Verbindungsaufbau nicht klappen, überprüfen Sie bitte die Modemeinstellungen. Sehen Sie dazu im Kapitel 3.2.

  • Seite 18: Frama Matrix F2 Drucksystem Und Farbkassette

    Achtung! Bitte setzen Sie zuerst die Farbkassette ein, bevor Sie im gezeigten Bildschirm auf „JA“ drücken. Die Frama Matrix F2 benutzt eine Ink-Jet Farbkassette für die Frankierung Ihrer Sendungen. Die Farbkas- sette enthält ebenfalls den Druckkopf. Behandeln Sie die Farbkassette deshalb sehr sorgsam und achten Sie darauf, dass keine spitzen Gegenstände wie Klammern usw.

  • Seite 19: Farbkassette Einsetzen

    Druck führen könnte. Oben auf der Farbkassette finden Sie zwei Druckflächen. Drücken Sie diese zwischen Daumen und Zeigefinger zusammen. Öffnen Sie die linke, obere Abdeckklappe an der Frama Matrix F2. Der Druckschlitten befindet sich bereits in Warteposition zum Einsetzen der Farbkassette.

  • Seite 20: Druckbild Einstellen

    Sekunden dauern. Während der Kalibrierung er- scheint „Bitte warten, Kalibriervorgang“ im Display. Nein Die Frama Matrix F2 fordert Sie nun auf, einen Testabdruck durchzuführen. Nehmen Sie dazu einen leeren Umschlag, ein gefaltetes Blatt A4-Papier oder eine Frankierstreifenkarte. Legen Sie das Frankiergut rechtsbündig in die Matrix F2 ein.

  • Seite 21: Mit Frama Matrix F2 Und Waage Arbeiten

    5. Mit Frama Matrix F2 und Waage arbeiten 5.1. Frama Matrix F2 Bildschirmaufbau Der Bildschirm der Matrix F2 ist gleichzeitig die Tastatur. Die Vorteile der Lösung liegen auf der Hand: Sie sehen nur die Bedienelemente, die Sie gerade benötigen. Wir nennen das ComTouch™.

  • Seite 22: Frankieren

    Frama Matrix F2 5.3. Frankieren Verbinden Sie das Netzteil immer zuerst mit Ihrer Frama Matrix F2 und erst danach mit dem Stromnetz. Normalerweise sollten Sie das System immer eingeschaltet lassen. Verwenden Sie nur bestimmungsgemäßes Zubehör! Die Verwendung von nicht zugelassenen, bzw.
  • Seite 23 Frama Matrix F2 Ihre Frama Matrix F2 ist bereits mit den 18 wichtigsten Postprodukten vorprogrammiert, die sich mit den OneTouch-Tasten durch eine Berührung aufrufen lassen. Die OneTouch-Tasten sind mit den jeweiligen Postprodukten beschriftet. In der ersten Zeile sind die Ver- sandart sowie das Format beschrieben, in der zweiten Zeile wird das Gewicht und das Ziel angezeigt Durch einen Druck auf das angezeigte Entgelt (hier: 0,55) können Sie weitere Masken mit vordefinierten...

  • Seite 24: Brief Anlegen Und Frankieren

    5.4. Brief anlegen und frankieren Sie können jetzt Ihre Post mit dem gewählten Portowert frankie- ren. Dazu legen Sie den Brief so in Ihre Frama Matrix F2 ein, dass die rechte Kante bündig am Gehäuse anliegt und schieben den Brief bis zum Anschlag nach hinten.

  • Seite 25: Tarife Und Portoermittlung (Postprodukte Frankieren)

    Frama Matrix F2 5.5. Tarife und Portoermittlung (Postprodukte frankieren) Die Tariftabellen der Post sind in Ihrer Frama Matrix F2 gespeichert und werden über FramaOnline2 jeder- zeit auf dem aktuellsten Stand gehalten. Bei jeder Verbindung, die Sie zum FramaOnline2 Datenzentrum herstellen, werden die Tarife kontrolliert und ggf. abgeglichen.

  • Seite 26: Zehnertastatur

    5.5.3. Tarifführung Ihre Frama Matrix F2 verfügt über eine integrierte Tarifführung zur Portoermittlung aller verfügbaren Postprodukte. Somit haben Sie auch für wenig benutze Sendungen eine clevere Zugriffsmöglichkeit. Au- ßerdem haben Sie in der Tarifführung die Möglichkeit, nur durch Gewichtsermittlung zwischen Postpro- dukten einer Versandart zu wechseln.

  • Seite 27: Mit Der Waage Die Post Vorsortieren (Option)

    Frama Matrix F2 5.6. Mit der Waage die Post vorsortieren (Option) Der Anschluss der Waage S2 oder S5 erweitert den Funktionsumfang der Matrix F2 automatisch, d.h. Sie können die Waagenfunktionen sofort nutzen. Durch den Einsatz der Elektronikwaage können Sie Tarife berechnen, Ihre Briefe und sonstige Sendungen genau abwiegen und vermeiden so automatisch unkor- rekte Frankierungen.

  • Seite 28: Zusatzfunktionen Nutzen

    Werbung (falls vorhanden) aufzurufen. Drücken Sie zwei Mal kurz hintereinander auf die gewünschte Werbung, um diese auszuwählen. 6.1.1. Botschaften Ihre Frama Matrix F2 besitzt bereits 3 vordefinierte Werbebotschaften. Diese Botschaften sind im Lieferumfang enthalten: Botschaft 1: Botschaft 2: Botschaft 3:...

  • Seite 29: Textklischees

    Frama Matrix F2 6.1.3 Textklischees Mit Ihrer Matrix F2 haben Sie die Möglichkeit, eigene Textklischees zu erstellen und so mit Ihrer Post auf Urlaub, Sonderaktionen und Events hinweisen. Ein Textklischee wird an Stelle einer Botschaft oder eines Werbeklischees gedruckt. 6.1.4. Text eingeben Drücken Sie die Taste „Text eingeben“...

  • Seite 30: Frama Matrix F2 Speicherboxen

    In Ausnahmefällen kann es jedoch erforderlich werden, diese Daten (Umzug, neue Tele- fonnummer usw.) zu erneuern. Trennen Sie Ihre Frama Matrix F2 vom Netz. Stecken Sie die Speicherbox in den dafür vorgesehenen Schacht auf der Rückseite des Gerätes. Ver- binden Sie die Matrix F2 wieder mit dem Stromnetz.

  • Seite 31: Frama Matrix F2 Infodruck

    Von besonderer Bedeutung sind die Rapporte. Diese stellen eine Möglichkeit dar, komprimierte Informati- onen mit der Frama Matrix F2 auszudrucken. Die Rapporte helfen Ihnen als Übersicht bei der Programmie- rung der Frama Matrix F2 oder dienen zum Beispiel als Quittung nach einem Portoabruf über das FramaOnline2 Datenzentrum.
  • Seite 32 Frama Matrix F2 Vermerk Eingang Sie können Ihre Matrix F2 in einen Eingangsstempler verwandeln. Wählen Sie im „Infodruck“ Menü die Funktion „Vermerk Eingang“. In diesem Modus wird auf ein anderes Stempelbild umgeschaltet. Porto wird nicht verbraucht. Werbeklischee Die Funktion Werbeklischee im Menü „Infodruck“ erlaubt es Ihnen, nur das Werbeklischee zu drucken.

  • Seite 33: Zählerstände Und Kostenstellen

    Bedeutung der verschiedenen Zähler: Total: Gesamtzähler des Frankiersystems (Stückzähler sowie frankierte Werte) seit Inbetriebnahme. Be- dingt durch intensive Tests vor der Auslieferung Ihrer Matrix F2 kann der Totalstückzähler bereits einen Anfangswert besitzen. R-Wert / R-Stück: Rückstellbare Zähler Ihres Frankiersystems. Jede Kostenstelle besitzt rückstellbare Zäh- ler.

  • Seite 34: Frama Matrix F2 Drucksystem

    Frama Matrix F2 8. Frama Matrix F2 Drucksystem Ihre Frama Matrix F2 benutzt sogenannte Farbkassetten für die Frankierung Ihrer Sendungen. Die Farbkas- sette enthält ebenfalls den Druckkopf. Behandeln Sie die Farbkassette deshalb sehr sorgsam und achten Sie darauf, dass keine spitzen Gegenstände wie Klammern usw. die empfindliche Oberfläche des Druck- kopfes zerstören.

  • Seite 35: Druckbildtest

    Es ist empfehlenswert, anschließend die Funktion „Druckbildtest“ durchzu- führen, um den Erfolg der Reinigung zu überprüfen. 8.3. Druckbildtest Ihre Frama Matrix F2 verfügt über einen eingebau- ten Druckbildtest. Dieser Test steuert jede einzelne Düse des Druck- kopfes an und erlaubt es Ihnen auf einfache Weise, fehlerhafte Düsen zu lokalisieren und den Umfang des Reinigungsprogramms zu bestimmen.

  • Seite 36: Admin - Modus (Einstellungen)

    Frama Matrix F2 9. Admin – Modus (Einstellungen) Der Admin-Modus dient in erster Linie zur Einstellung Ihrer Matrix F2, die Sie in vielen Punkten Ihren Be- dürfnissen anpassen können. Im Admin-Modus kann nicht frankiert werden. Einstellungen im Admin- Modus betreffen immer beide Kostenstellen. Ferner ist nur im Admin-Modus die Verbindung zum FramaOnline Datenzentrum möglich.

  • Seite 37: Menü Setup 1

    Drücken Sie die + und - Tasten, um den Wert entsprechend zu verstellen und bestätigen Sie Ihre Ein- stellung mit der ENTER-Taste. Start up / Log off: Dient zum Neustart der Matrix F2 nach Veränderungen an den Grundeinstellun- gen. Ein Druck auf die Taste führt zum sofortigen Neustart.

  • Seite 38: Menü Setup 3

    Frama Matrix F2 Systeminfo: Zeigt Informationen über den Systemstatus an. Diese Informationen können für den Support wichtig sein. Kreditwarnung: Setzen Sie das Limit, ab wann die Matrix F2 Sie warnt, dass das verfügbare Porto bald verbraucht ist. Die Standardeinstellung beträgt 100,00.

  • Seite 39: Display Meldungen Und Technische Daten

    10. Display Meldungen und technische Daten Im Falle einer Störung erscheint auf dem Display Ihrer Frama Matrix F2 eine Mitteilung. Können Sie den Fehler nicht selbst beheben, hilft Ihnen die Frama Hotline oder Ihr lokaler Frama Händler weiter. Halten Sie Ihre Kundennummer sowie die Frankiersystemnummer bereit.

  • Seite 40: Frama Waagen-Meldungen

    Überlast Waage Das auf der Plattform platzierte Bitte beachten Sie: Die maximale Kapazi- Gewicht übersteigt die Kapazi- tät der Frama Waage S2 beträgt 2kg, die tät der Waage. der Frama Waage S5 maximal 5kg. Ver- meiden Sie es, die Waagenplattform als Ablagefläche zu benutzen.

  • Seite 41: Frama Matrix F2, Meldungen Des Farbsystems

    Frama Matrix F2 10.4. Frama Matrix F2, Meldungen des Farbsystems Display Meldung Ursache Beseitigung Bitte setzen Sie eine Original Frama Farb- Falscher Kassettentyp Bitte verwenden Sie nur Original Frama kassette ein Farbkassetten. Bitte setzen Sie eine Kassette mit der Die von Ihnen verwendete Setzen Sie eine neue Kassette ein.

  • Seite 42: Technische Daten Frama Matrix F2

    Frama Matrix F2 11. Technische Daten Frama Matrix F2 Geschwindigkeit: max 21 Briefe/min (modellabhängig) Maximale Briefdicke: 10 mm Anzeige: grafischer, berührungssensitiver Bildschirm Vorgabeverfahren: FramaOnline2 Anzahl fest eingebauter Werbebotschaften: Anzahl kundenspezifischer Werbebotschaften: max 5 (modellabhängig) Abmessung Werbebotschaft: 56 x 25 mm 11.1.

  • Seite 43: Konformitätserklärung

    Frama AG, CH-3438 Lauperswil Änderungen in dieser Anleitung bleiben vorbehalten. Frama AG behält sich das Recht vor, jederzeit und ohne Ankündigung Teile dieser Anleitung und / oder das Produkt zu verändern und / oder anzupassen. Angezeigte Portowerte und andere nur zeitweise...

  • Seite 44: Index

    Frama Matrix F2 12. Index Abdruckqualität ..........7 OneTouch ............25 Admin - Modus ..........36 Anschlüsse ............10 Aufstellen ............10 Portowertermittlung ........25 Aufstellungshinweise ........7 Post vordatieren ..........30 Ausschalten ............ 27 Rapport Druck ..........31 Bildschirmaufbau ..........21 Rapport FramaOnline2 ........
  • Seite 45 Frama Matrix F2...
  • Seite 46 Frama Matrix F2...
  • Seite 47 Frama Matrix F2...
  • Seite 48 Frama Matrix F2 Frama AG Matrix F2 CH-3438 Lauperswil Material 1013889 R02.00/05.11 Switzerland...
