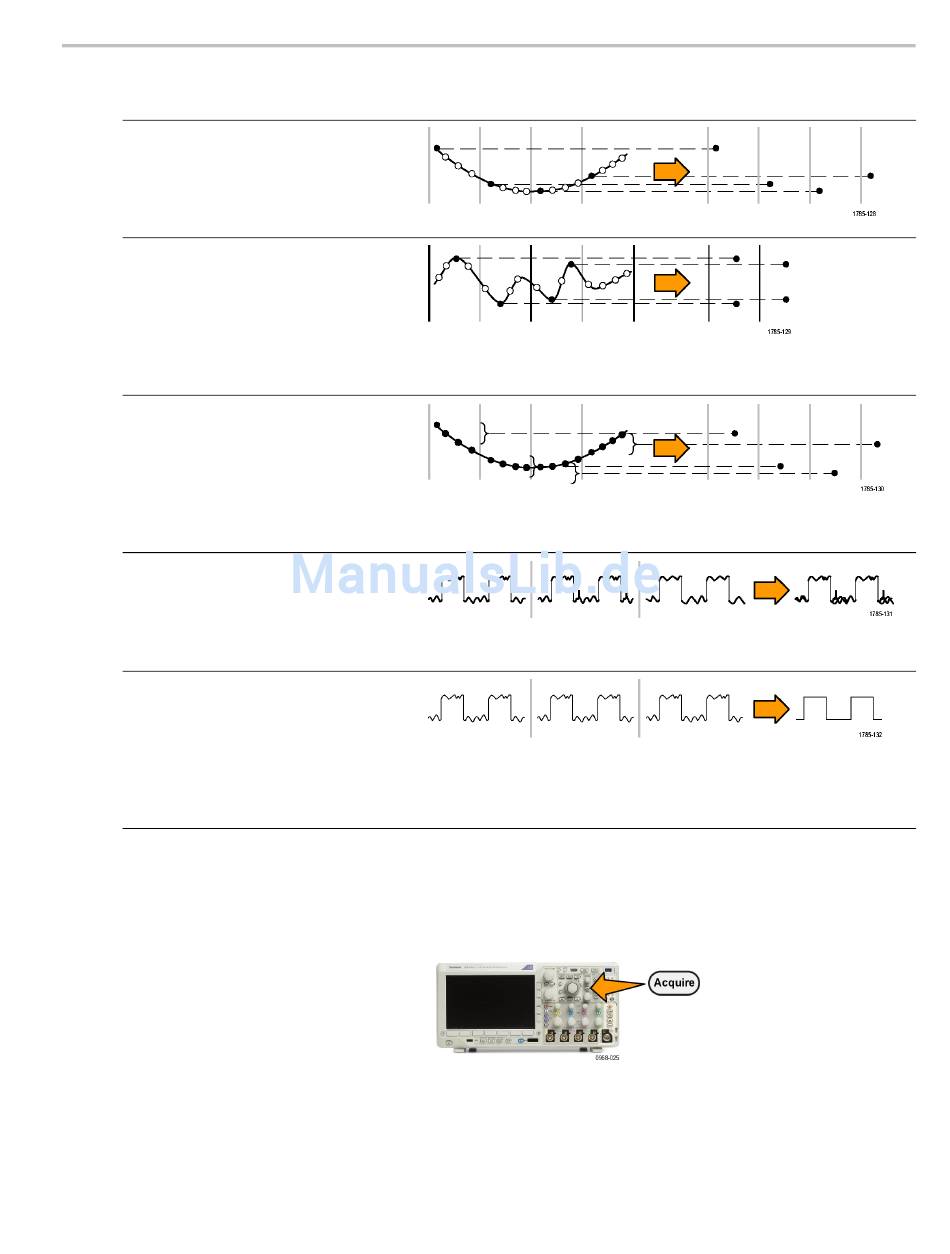

So funktioniert der analoge Signalerfassungsmodus
Im Modus Sample (Abtastung) wird der erste
Abtastpunkt aus jedem Erfassungsintervall
zurückbehalten. Dieser Modus ist der
Standardmodus.
Bei Spitzenwerterfassung wird jeweils der
höchste und niedrigste Abtastwert aus zwei
aufeinanderfolgenden Erfassungsintervallen
verwendet. Dieser Modus funktioniert
nur bei der nicht interpolierten Abtastung
in Echtzeit und ist für das Erfassen von
Hochfrequenz-Glitches geeignet.
Im Hi Res-Modus (hohe Auflösung) wird
der Durchschnittswert für alle Abtastwerte
eines Erfassungsintervalls ermittelt. Dieser
Modus funktioniert nur bei nicht interpolierter
Abtastung in Echtzeit. Der Hi Res-Modus
bietet ein Signal mit höherer Auflösung und
geringerer Bandbreite.
Der Modus Hüllkurve identifiziert
die höchsten und niedrigsten
Aufzeichnungspunkte bei allen Erfassungen.
Für die einzelnen Erfassungen wird die
Spitzenwerterfassung verwendet.
Im Modus Mittelwert wird der Mittelwert
für jeden Aufzeichnungspunkt über eine
benutzerdefinierte Anzahl von Erfassungen
berechnet. Die Mittelwertbildung verwendet
den Abtastmodus für alle Einzelerfassungen.
Verwenden Sie den Mittelwertmodus, um
unkorreliertes Rauschen zu verringern.
Ändern von Erfassungsmodus, Aufzeichnungslänge und Verzögerungszeit
So ändern Sie den Erfassungsmodus:
1. Drücken Sie Erfassen.
Benutzerhandbuch der Oszilloskop-Serie MDO3000
Erfassen von Signalen
67
