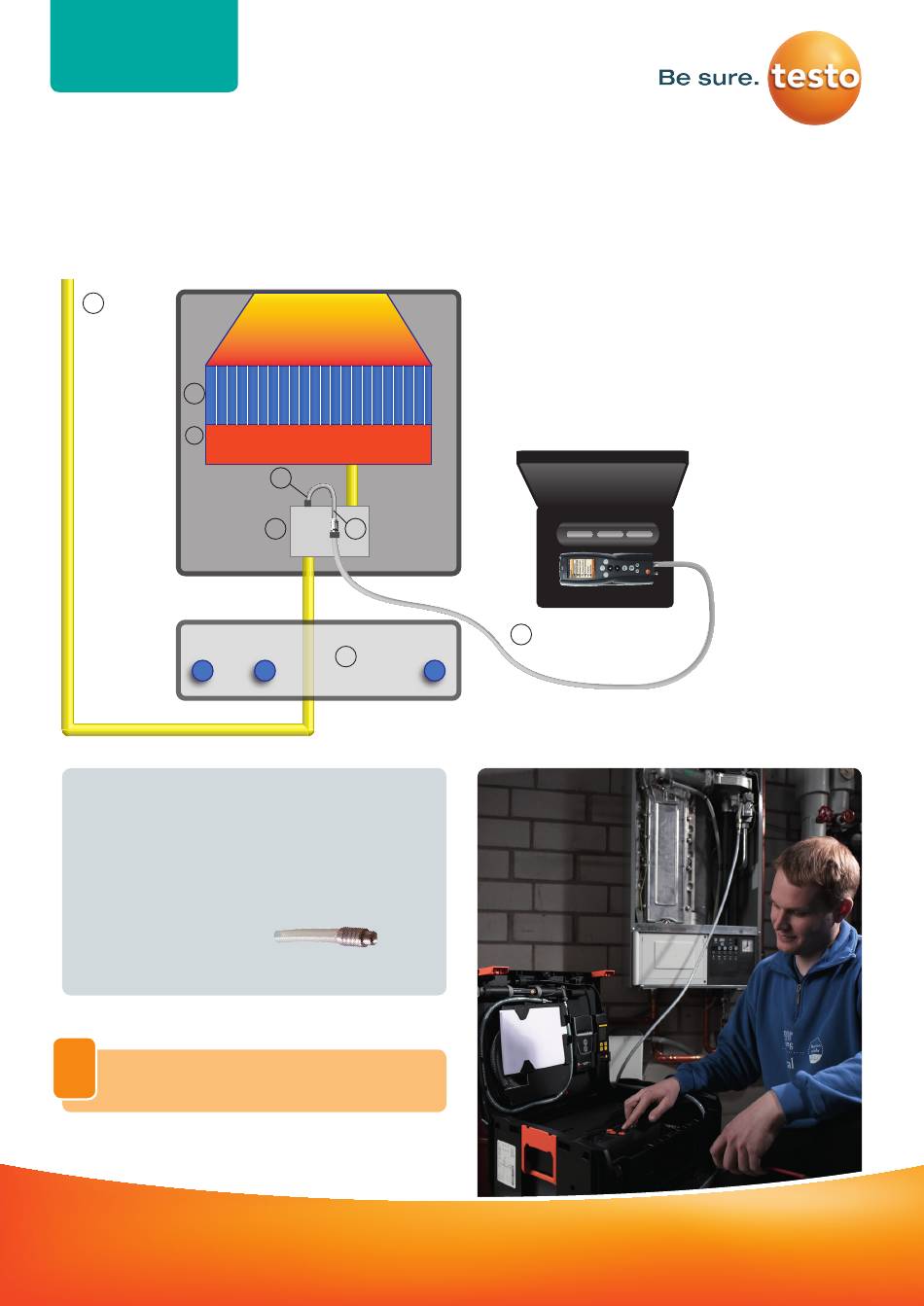

Anschlussplan
testo 324
Gebrauchsfähigkeitsprüfung
an Gasthermen
1
5
6
1
Zuleitung
2
Bedieneinheit
3
Regeleinheit mit Anschluss Messstutzen
4
Prüfnippel / Messstutzen
5
Wärmetauscher
6
Brenner
7
Anschluss Gastherme
testo 324
8
Anschlussschlauch testo 324
i
Die Gasblase wird mit systemeigenen Gas
gefüllt. Dadurch wird die Entstehung eines
gefährlichen Luft-Gas-Gemisches verhindert.
4
3
7
2
8
www.testo.de/324
