Lenz Digital plus Compact Betriebsanleitung

Lenz Digital plus Compact Betriebsanleitung

Modellbahnsteuerung
Vorschau ausblenden Andere Handbücher für Digital plus Compact:
Inhaltsverzeichnis

Werbung

1
Information
compact
compact
Art. Nr. 60500
2. Auflage, 03 01

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lenz Digital plus Compact

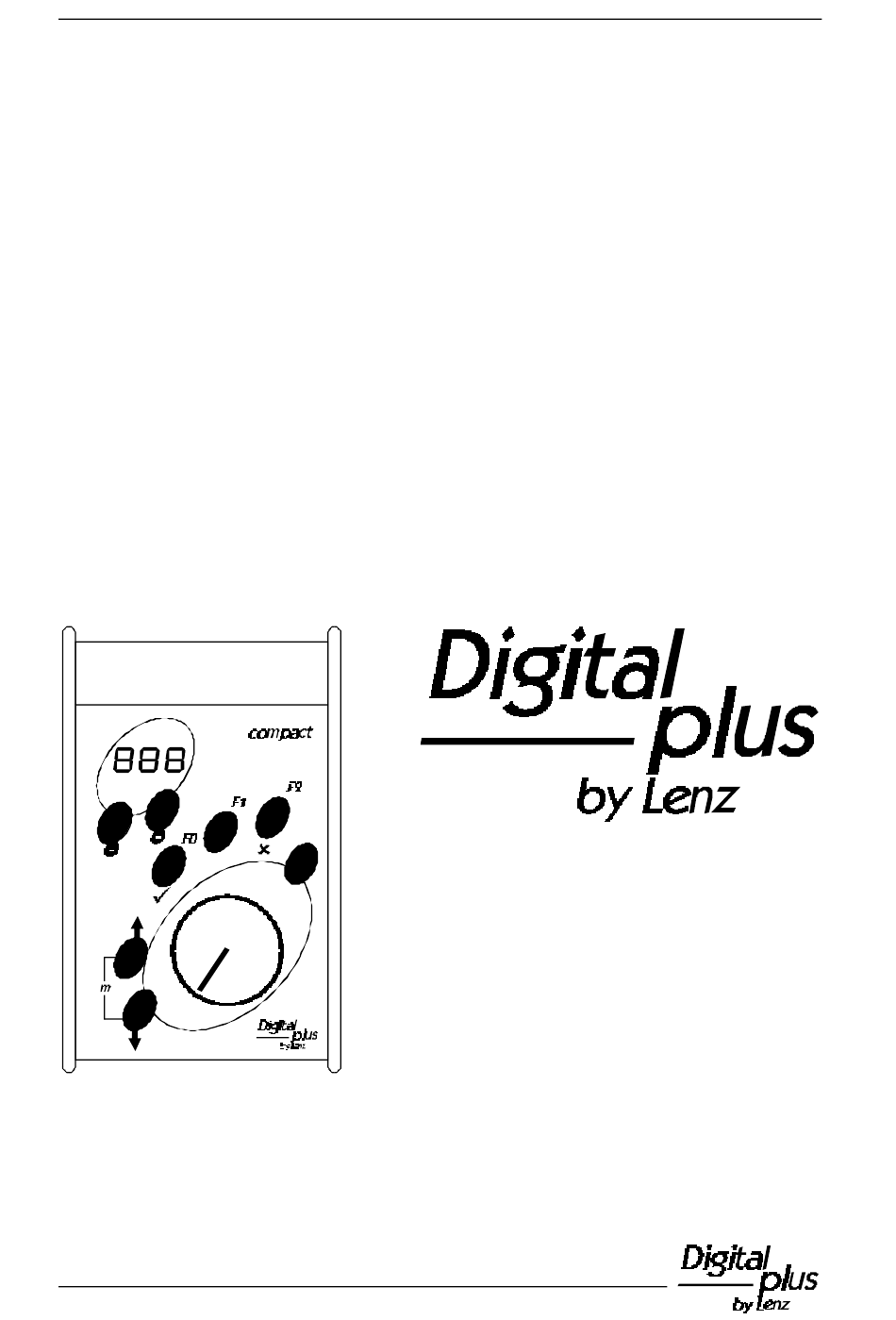

  • Seite 1 Information compact compact Art. Nr. 60500 2. Auflage, 03 01...
  • Seite 2 Information c o m p a c t c o m p a c t Willkommen! ® Wir gratulieren Ihnen zum Erwerb des Digital plus by Lenz compact und wünschen Ihnen viel Freude bei der Beschäftigung mit compact dieser Modellbahnsteuerung.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Inhalt 3 Wichtige Hinweise, zuerst durchlesen!..................4 Wichtige Symbole:..................4 Was kann das compact ? - Funktionsumfang ................5 Übersicht der Bedienelemente....................6 Erste Schritte..........................7 Anschluß und Inbetriebnahme..............7 Lokomotiven steuern .................. 8 Nothalt ............................10 Schnellzugriff auf die letzen gesteuerten Loks................10 Weitere Funktionen des compact: Die Menüs ...............10 Menü...
  • Seite 4: Wichtige Hinweise, Zuerst Durchlesen

    D i g i t a l plus plus b y b y Lenz Lenz Systems und wurde vor Auslieferung einem intensiven Test unterzogen. Lenz Elektronik GmbH garantiert für einen fehlerfreien Betrieb, wenn Sie die folgenden Hinweise beachten: compact compact darf...
  • Seite 5: Was Kann Das Compact ? - Funktionsumfang

    Anschluß des compact compact an bereits vorhandene ® ® D i g i t a l plus D i g i t a l plus b y b y Lenz Lenz Systeme. Mit dem compact compact können Sie Digitallokomotiven individuell...
  • Seite 6: Übersicht Der Bedienelemente

    Information c o m p a c t c o m p a c t Übersicht der Bedienelemente 1 Display 5 Drehknopf für Geschwindigkeit Tasten beim: Loksteuern Weichen schalten Menü 2 Display nach oben blättern 3 Display nach unten blättern 4 Funktion 0 schalten eine Richtung Bestätigen...
  • Seite 7: Erste Schritte

    Start in das digitale Modellbahnvergnügen: ® ® Eine oder mehrere mit D i g i t a l D i g i t a l plus plus b y b y Lenz Lenz ausgerüstete Lokomotiven, ggf. eine konventionelle Lok (eine Lok ohne Decoder), Einen Transformator 15V, 45VA, am besten den TR100 (Art.
  • Seite 8: Lokomotiven Steuern

    Lokomotiven steuern Stellen Sie eine mit D i g i t a l D i g i t a l plus plus b y b y Lenz Lenz ® ® Decoder ausgerüstete Lok (Wir gehen in diesem Beispiel davon aus, daß Sie eine Lok mit der Adresse 3 einsetzen) auf die Gleise Ihrer Modellbahn.
  • Seite 9: Richtung Der Lok Ändern

    Erste Schritte 5.2.3 Richtung der Lok ändern Mit den Tasten é und ê bestimmen Sie die Fahrtrichtung: Taste Display Fahrtrichtung vorwärts (z.B. bei Dampfloks "Schlot voran") é Fahrtrichtung rückwärts ê Die Fahrtrichtung wird erst geändert, wenn Sie die Taste wieder loslassen.
  • Seite 10: Nothalt

    Information c o m p a c t c o m p a c t Nothalt Mit der Taste S lösen Sie einen Nothalt aus. Die Spannung am Gleis wird abgeschaltet, alle Lokomotiven halten sofort an. In der Anzeige blinkt In der Anzeige blinkt "OFF".
  • Seite 11: Menü Erreichen

    Weichen und Signale Schalten Diese weiteren Funktionen erreichen Sie über das Menü des compact. compact Menü erreichen: Drücken Sie beide Tasten é und ê gleichzeitig. Die Anzeige im Display wechselt zum Menü. Es wird immer das Menü angezeigt, welches Sie als letztes gewählt haben. Nach dem Einschalten wird als erstes Menü...
  • Seite 12 Information c o m p a c t c o m p a c t Zum digitalen Steuern von Weichen setzen Sie (ähnlich den Lokempfängern in den Lokomotiven) sogenannte Schaltempfänger ein. Für den Einsatz mit dem compact compact ist der Schaltempfänger LS110 geeignet.
  • Seite 13: Fahrstufenzuordnung

    Fahrstufenzuordnung D ie s e s P ro d u k t is t k o n f o rm z u m S ta n d a r d d e r N M R A Die Einstellung des Fahrstufenmodus wird im Lokdecoder in der CV29 (Register 5) vorgenommen.
  • Seite 14: Lokadresse Und Andere Eigenschaften Von Decodern Ändern

    Information c o m p a c t c o m p a c t Blättern Sie zum gewünschten Menü mit den +/- Tasten, mit der ü-Taste (F0) gehen Sie in das angezeigte Menü hinein (eine Ebene nach unten), mit der û-Taste (F2) gehen Sie eine Menüebene nach oben.
  • Seite 15: Das Programmiergleis

    Lokadresse und andere Eigenschaften von Decodern ändern • Allgemeine Einstellungen Diese Eigenschaften können aus dem Decoder ausgelesen und geändert werden. Die folgenden Eigenschaften sind nicht änderbar und können nur ausgelesen werden: • Versionsnummer • Herstellerkennung Für jede der Eigenschaften gibt es innerhalb des Decoders einen Speicherplatz.
  • Seite 16: Die Wichtigsten Eigenschaften Im Registermodus Verändern

    Information c o m p a c t c o m p a c t 11.3 Die wichtigsten Eigenschaften im Registermodus verändern Jedes der 8 verfügbaren Register hat eine eigene Nummer. In der folgenden Tabelle sehen Sie, welche Eigenschaft in welchem Register abgelegt ist.
  • Seite 17 Lokadresse und andere Eigenschaften von Decodern ändern F0 startet das Lesen des zuvor angezeigten Registers. Kann der Lesevorgang erfolgreich ü ü abgeschlossen werden, so wird der (F0) (F0) ausgelesene Wert angezeigt. Trat beim Auslesen ein Fehler auf, so erhalten Sie eine Meldung (s. unten) Wollen Sie das zuvor angezeigte Register mit einem bestimmten Wert beschreiben, so wählen Sie mit + /...
  • Seite 18: Programmierung Anderer Register

    Information c o m p a c t c o m p a c t Beim Auslesen des Registers wurde kein Wert gefunden oder beim Schreiben erfolgte keine Rückmeldung. Prüfen Sie, ob die Lok richtig auf dem Programmiergleis steht und/oder ob der Decoder in der Lok korrekt installiert ist.
  • Seite 19: Programmieren Und Auslesen Der Eigenschaften Im Cv-Modus

    Lokadresse und andere Eigenschaften von Decodern ändern 11.4 Programmieren und Auslesen der Eigenschaften im CV-Modus Mit dem CV-Modus können die nach NMRA definierten CVs 1 bis 256 gelesen und programmiert werden. Das compact compact prüft beim Auslesen eines Decoders automatisch, ob der Decoder die Programmierung im CV-Modus beherrscht.
  • Seite 20: Systemeinstellungen

    Mit den Systemeinstellungen können Sie • die Versions- und Servicenummer des Gerätes auslesen. Diese Nummer benötigen Sie, wenn Sie bei Problemen mit dem Gerät mit der Fa. Lenz Kontakt aufnehmen. • einstellen, ob Ihr compact compact als eigenständiges Digitalsystem (Zentrale) oder zusätzliches...
  • Seite 21: Versions- Und Servicenummer Anzeigen

    Die Versionsnummer wird beim Hinzufügen von neuen Eigenschaften, die Servicenummer bei der Beseitigung von Fehlern in der Gerätesoftware geändert. Wenn Sie bei Problemen mit dem compact compact mit der Lenz Elektronik GmbH Kontakt aufnehmen, so geben Sie bitte die Versions- und Servicenummer an. 12.1.1 Versionsnummer anzeigen Drücken Sie beide Tasten é...
  • Seite 22: Partnerbetrieb Mit Einem Zweiten Compact

    Information c o m p a c t c o m p a c t 12.1.2 Servicenummer anzeigen Drücken Sie beide Tasten é und ê gleichzeitig. Die Anzeige im Display wechselt zum Menü. Das zuletzt gewählte Menü wird angezeigt. Blättern Sie zum gewünschten Menü mit den +/- Tasten, mit der ü-Taste (F0) gehen Sie in das angezeigte Menü...
  • Seite 23: Anschluß Anderer Xpressnet Geräte An Das Compact

    Gerät aus dem D i g i t a l D i g i t a l plus plus b y b y Lenz Lenz ® ® Programm handeln. Voraussetzung ist, dass das angeschlossene Gerät eine Software ab Version 3 hat.
  • Seite 24: Die Mobile Ergänzung Zum Compact: Der Lh30Compact

    Automatische Abläufe, die Rückmeldungen vom Digitalsystem an den Computer erfordern, sind mit dem compact compact allerdings nicht möglich. Wenn das Computerprogramm für bestimmte Abläufe Rückmeldungen ® voraussetzt, so ist der Einsatz der Digital plus by Lenz Zentrale LZ100 Rückmeldern LR101...
  • Seite 25: Einstellen Der Xpressnet - Adresse

    Betrieb des compact als Eingabegerät am XpressNet (XBUS) eines Digital plus Systems25 15.1 Einstellen der XpressNet - Adresse Beachten Sie beim Einstellen der XpressNet - Adresse bitte, an welches Gerät Sie Ihr compact compact anschließen wollen. Folgende Adressen / Adressbereiche können Sie einstellen: Anschluß...
  • Seite 26: Verwendung Des Compact Als Gesondertes Programmiergerät

    ® ® D i g i t a l plus D i g i t a l plus b y b y Lenz Lenz System betreiben, so können Sie den Anschluß für das Programmiergleis weiter benutzen. Voraussetzung ist, daß Sie das compact...
  • Seite 27: Mehr Leistung Für Ihre Modellbahn

    Mehr Leistung für Ihre Modellbahn Die zuletzt gewählte Systemeinstellung ü ü (F0 wird angeboten. Blättern Sie mit + / - bis die + / - + / - Systemeinstellung 90 angezeigt wird. Der letze Zustand "Betrieb als ü ü (F0 XpressNet (XBUS) –Eingabegerät"...
  • Seite 28: Verbinden Sie Das Compact Compact

    Information c o m p a c t c o m p a c t 4. Verbinden Sie das compact compact und den LV101 mit je einem Transformator TR100. Stromkreis 1 Stromkreis 2 LV101 TR100 TR100 17 Technischer Anhang 17.1 Meldungen auf dem Display Das compact compact zeigt immer eine Meldung an, wenn Sie irgend etwas getan haben, was zu diesem Zeitpunkt nicht zulässig ist oder eine...
  • Seite 29 Befehlsvorrat nicht vorhanden. Ursache ist in der Regel eine Softwareversion der Zentrale, die diesen Befehl nicht unterstützt. Setzen Sie sich mit Ihrem Fachhändler oder der Fa. Lenz in Verbindung. Diese Fehlermeldung erscheint nur wenn Sie das compact als Eingabegerät am XpressNet verwenden.
  • Seite 30: Anpassung Des Fahrstufenmodus Von Compact Und Digital Plus Decodern

    Hierbei handelt es sich um Decoder, die bis zum September 1996 produziert wurden. Dazu zählen auch der Märklin C82 sowie die Arnold Lokdecoder, soweit sie von der Lenz Elektronik GmbH produziert wurden. Diese Decoder können bei Einsatz mit dem compact nur mit 14 Fahrstufen betrieben werden.
  • Seite 31: Einstellung Des Fahrstufenmodus Im Lokdecoder

    17.3 Anschluß und Programmierung der Schaltempfänger LS110 Wenn Sie mit Ihrem compact compact Weichen oder Signale schalten ® wollen, so verwenden Sie den Digital plus by Lenz Schaltempfänger LS110. Auch der LS100 könnte eingesetzt werden, allerdings können compact compact Rückmeldefähigkeit dieses Schaltempfängers nicht ausnutzen.
  • Seite 32: Anschluß Des Ls110

    X-BUS LS110 Ausgang 2 Ausgang 1 LS110 Lenz Elektronik GmbH D -35398 Giessen Made in Ger many Ausgang 3 Ausgang 4 zum Gleis Den Anschluß der Signale und Weichen ersehen Sie aus der Betriebsanleitung des LS110. 17.3.2 Programmierung des LS110 Die Adresse des LS110 läßt sich auf 2 verschiedene Arten...
  • Seite 33 X-BUS LS110 zum Gleis Ausgang 2 Ausgang 1 LS110 Lenz Elektronik GmbH D-35398 Giessen Made in Germany Ausgang 3 Ausgang 4 Drücken Sie beide Tasten é und ê gleichzeitig. Die Anzeige im Display wechselt zum Menü. Das zuletzt gewählte Menü wird angezeigt.
  • Seite 34 Information c o m p a c t c o m p a c t Als erstes wird Register 1 (Adresse ü ü der Lok) angezeigt. (F0) (F0) Bestätigen Sie Ihre Auswahl mit F0, ü ü es erscheint die Anzeige zur (F0) (F0) Werteingabe.
  • Seite 35: Glossar

    Lok die zu einer niedrigeren Fahrstufe zugeordnete Geschwindigkeit erreicht. Abkürzung für den englischen Begriff "Digital Command Control", übersetzt so viel wie "Digitale Modellbahnsteuerung". Dieser Begriff hat sich mittlerweile als Bezeichnung der von Lenz entwickelten und von der NMRA genormten digitalen Modellbahnsteuerung durchgesetzt. Eigenschaften Adresse, Anfahr- und Bremsverzögerung sind zum Beispiel...
  • Seite 36: Hilfe Bei Störungen

    Information c o m p a c t c o m p a c t 18 Hilfe bei Störungen Störung mögl. Ursache Korrektur Lokomotive fährt nicht Falsche Lokadresse im Display Blättern Sie bis zur richtigen Adresse. Fahrstufenmodus läßt Geschwindigkeit der Lok ist Stellen Sie vor Einstellung sich nicht ändern nicht 0...
  • Seite 37 Modellbahnen zugelassenen, umgebauten oder schadhaften Transformatoren bzw. sonstigen elektrischen Geräten, eigenmächtigen Eingriff, Gewalteinwirkung, Überhitzung, Feuchtigkeitseinwirkung u.ä. ist ausgeschlossen; außerdem erlischt der Gewährleistungsanspruch. Hüttenbergstrasse 29 35398 Giessen Hotline: 06403 900 133 Fax: 06403 900 155 www.digital-plus.de www.lenz.com email: info@digital-plus.de Diese Betriebsanleitung bitte für späteren Gebrauch aufbewahren!
