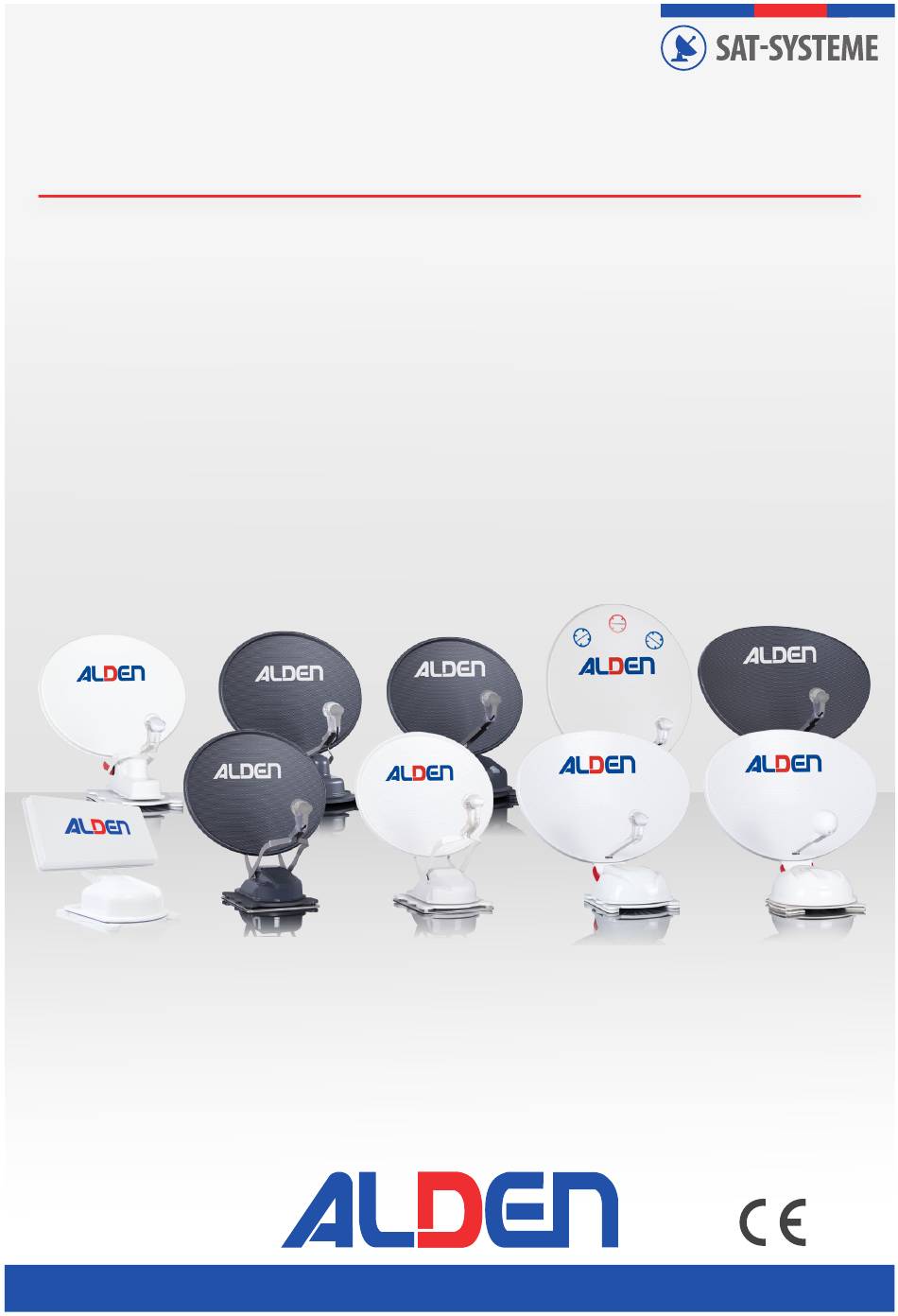

- Seite 1 ALD-10764 / 05 / 2019 AUFBAUANLEITUNG AUTOMATISCHE SAT-ANLAGEN info@alden-deutschland.de • www.alden-deutschland.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Hinweise ________________________________________________ Installation ___________________________________________________________ Die richtige Aufbaustelle _____________________________________________ Drehradius _______________________________________________________________ Platzbedarf auf dem Dach ____________________________________________ Technische Daten der Befestigungsmaterialien _______________ Kontrolle der Dachfläche vor dem Einbau ________________________ Klebevorbereitung ___________________________________ 7 Klebeanleitung ______________________________________ 8 Einbau und Kleben des Kabeldurchbruches _______________ 8 Antenne mit SKEWmatic 9-10 _____________________________________... -
Seite 3: Wichtige Hinweise
ALDEN möchte besonders auf Risiken aufmerksam machen, die bei unsachgemäßer Montage entstehen können. ALDEN lehnt jegliche Verantwortung in Bezug auf einen Unfall oder Vorfall im Falle der Nichtbeach- tung der angegebenen Anweisungen ab, sowohl bei der Installation als auch bei der Bedienung. - Seite 4 Wichtige Hinweise Auch bei einem Verlassen des Fahrzeugs ist die Anlage vorsichtshalber einzufahren. Für jeden Eingriff am Stromkreis (z.B. Austausch oder Anschluss einer Batterie) ist es erforderlich, die Sicherungen der von der Batterie kommendenden Stromversorgung der Antenne und des S.S.C.® zu entfernen. Ist das Fahrzeug mit Sonnenkollektoren ausgerüstet, ist die Sicherung des Solarreglers ebenfalls zu entfernen.
-
Seite 5: Installation
Installation Die richtige Aufbaustelle auf dem Dach Eine Sat-Antenne muß sich immer in entgegengesetzter Fahrtrichtung des Fahrzeuges schließen. Nie nach vorne oder zur Seite. Wenn möglich, installieren Sie die Anlage auf eine ebene Fläche. Vermeiden Sie eine gewölbte oder schiefe Ebene. ... -
Seite 6: Platzbedarf Auf Dem Dach
Installation Platzbedarf auf dem Dach Maße ein- Gewicht Platzbedarf beim Modell Drehen (in 20cm Höhe) gefahren (mm) (kg) 630 x 600 x 210 740 mm ONELIGHT 60 Platinium 630 x 600 x 210 740 mm EVO 60 Plat. 680 x 600 x 150 740 mm 740 x 600 x 210 660 mm... -
Seite 7: Beschreibung
Installation Sika Aktivator - 205 (Sika Cleaner-205) TECHNISCHE EIGENSCHAFTEN Chemische Basis lösungsmittelhaltiger Haftvermittler Farbe farblos, klar Dichte (DIN 51 757/ I SO 281 1-1) ca. 0,8 kg/l Flammpunkt (DIN 51 75 5/ ISO 137 36 ) + 12 °C Verarbeitungstemperatur + 5 °C bis + 40 °C Auftragmethode mit fusselfreiem Papiervlies abwischen... -
Seite 8: Klebeanleitung
Installation Klebeanleitung 1. Bereiten Sie den Kleber für die Montage vor. 2. Tragen Sie nun den Kleber auf die Unterseite des Antennen- fußes mäanderförmig (in Schlangenlinien) auf, damit der Kleber bis ins Innere gut aushärten kann. 3. Setzen Sie sofort (innerhalb von 5 Minuten nach dem Kleber- auftrag) die Antenne auf das angezeichnete Feld. -
Seite 9: Antenne Mit Skewmatic
In den meisten Fällen ist der gesuchte Satellit Roter Schalter immer der gleiche. Um die Installation des SKEWmatic zu vereinfachen, hat ALDEN einen Umschalter integriert, mit dem Ihr bevorzugter Satellit gewählt werden kann. Standardmäßig ist der gewählte Satellit der ASTRA 19˚E, außer, wenn eine andere Wahl bei der Bestellung des SKEWmatic angegeben wurde. -
Seite 10: Diseqc-Einstellungen
Steuermodul der Antenne durch Nutzung des Protokolls DiSEqC konfiguriert werden. Die Aktivierung des Protokolls DiSEqC wird durchgeführt, indem man über den USB-Port des Moduls S.S.C.®HD V5 eine Datei lädt. Für weitere Informationen bitte den technischen Support von ALDEN kontaktieren: www.alden-deutschland.com Entsprechend dem Satelliten zeigt die nachstehend aufgeführte Entsprechungstabelle die DiSEqC-Nummer, die für das Modul S.S.C.®HD V5 angegeben werden muss. -
Seite 11: Weitere Informationen
Weitere Informationen Ausleuchtzonen Die Ausleuchtzonen geben an, in welchem Gebiet ein reibungsloser Fernsehempfang möglich ist. Dabei spielt die Antennengröße eine entscheidende Rolle. Ein Durchmesser von mindestens 60 cm für einen ungestörten Fernsehempfang in fast ganz Europa ist ratsam. Das Signal am Rande der Ausleuchtzone wird anfälliger gegenüber Störungen wie Nebel, Regen, Gewitter oder Schneefall. -
Seite 12: Windinformationen
Weitere Informationen Allgemeine Anschlusspläne Allgemeine Anschlusspläne für den Anschluss von Steuerreceivern, Steuermodulen und / oder A.I.O.-Geräten sind den entsprechenden Geräten beigelegt. Windinformationen Ab einer Windstärke von 5 wird empfohlen, die beweglichen Ausrüstungen einzufahren (Sonnenkollektoren, Satellitenantennen). Ab einer Windstärke von 7 müssen die beweglichen Ausrüstungen eingefahren werden. Windgeschwindigkeit Stärke Name... -
Seite 13: Notizen
Notizen - 13 -... -
Seite 14: Gewährleistung
Produkten nicht zuzuschreiben sind. Beachten Sie bitte unbedingt die Warnhinweise in der entsprechenden Bedienungsanleitung. In einem Gewährleistungsfall senden Sie das Gerät (nach vorheriger Kontaktaufnahme mit ALDEN Deutschland GmbH) wenn möglich in der Originalverpackung mit komplettem Zubehör, einem Anschreiben mit Ihrer Adresse, Telefon- / Faxnummer und/oder Email-Adresse inklusive einer Kopie Ihres Kaufbelegs an die oben angegebene Adresse (Versandkosten zu Lasten des Absenders). -
Seite 15: Entsorgungshinweise
Entsorgungshinweise WEEE Direktive (Nur Europäische Union und EWR). Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2002/96/EG) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z.B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten geschehen. - Seite 16 ALDEN Deutschland GmbH • Feldbrügge 14 • 49434 Neuenkirchen-Vörden Telefon 05493 - 913660 • Telefax 05493 - 913663 • info@alden-deutschland.com www.alden-deutschland.de...
