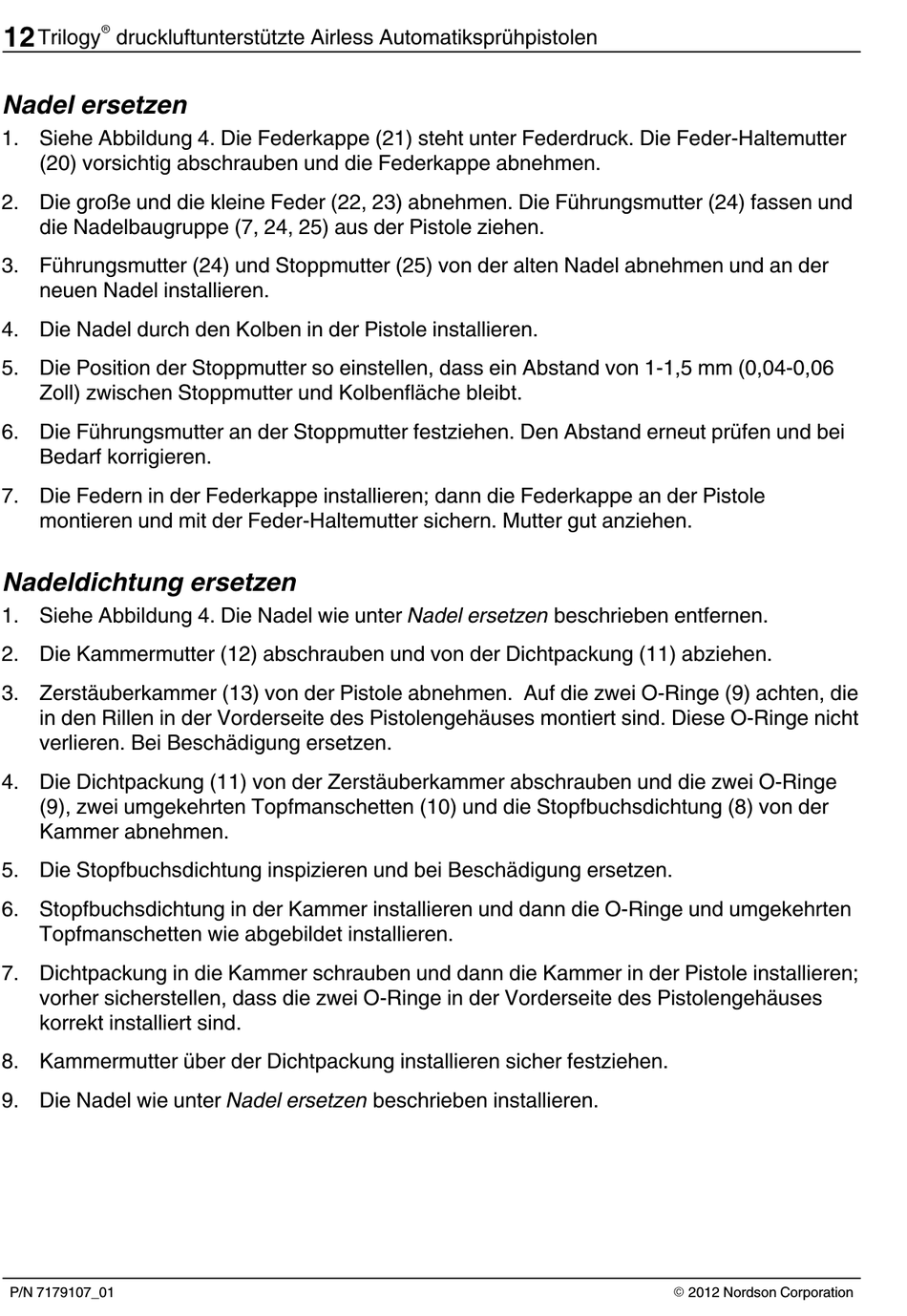

Trilogy
druckluftunterstützte Airless Automatiksprühpistolen
Nadel ersetzen
1. Siehe Abbildung 4. Die Federkappe (21) steht unter Federdruck. Die Feder-Haltemutter
(20) vorsichtig abschrauben und die Federkappe abnehmen.
2. Die große und die kleine Feder (22, 23) abnehmen. Die Führungsmutter (24) fassen und
die Nadelbaugruppe (7, 24, 25) aus der Pistole ziehen.
3. Führungsmutter (24) und Stoppmutter (25) von der alten Nadel abnehmen und an der
neuen Nadel installieren.
4. Die Nadel durch den Kolben in der Pistole installieren.
5. Die Position der Stoppmutter so einstellen, dass ein Abstand von 1-1,5 mm (0,04-0,06
Zoll) zwischen Stoppmutter und Kolbenfläche bleibt.
6. Die Führungsmutter an der Stoppmutter festziehen. Den Abstand erneut prüfen und bei
Bedarf korrigieren.
7. Die Federn in der Federkappe installieren; dann die Federkappe an der Pistole
montieren und mit der Feder-Haltemutter sichern. Mutter gut anziehen.
Nadeldichtung ersetzen
1. Siehe Abbildung 4. Die Nadel wie unter Nadel ersetzen beschrieben entfernen.
2. Die Kammermutter (12) abschrauben und von der Dichtpackung (11) abziehen.
3. Zerstäuberkammer (13) von der Pistole abnehmen. Auf die zwei O-Ringe (9) achten, die
in den Rillen in der Vorderseite des Pistolengehäuses montiert sind. Diese O-Ringe nicht
verlieren. Bei Beschädigung ersetzen.
4. Die Dichtpackung (11) von der Zerstäuberkammer abschrauben und die zwei O-Ringe
(9), zwei umgekehrten Topfmanschetten (10) und die Stopfbuchsdichtung (8) von der
Kammer abnehmen.
5. Die Stopfbuchsdichtung inspizieren und bei Beschädigung ersetzen.
6. Stopfbuchsdichtung in der Kammer installieren und dann die O-Ringe und umgekehrten
Topfmanschetten wie abgebildet installieren.
7. Dichtpackung in die Kammer schrauben und dann die Kammer in der Pistole installieren;
vorher sicherstellen, dass die zwei O-Ringe in der Vorderseite des Pistolengehäuses
korrekt installiert sind.
8. Kammermutter über der Dichtpackung installieren sicher festziehen.
9. Die Nadel wie unter Nadel ersetzen beschrieben installieren.
P/N 7179107_01
E 2012 Nordson Corporation
