3.0 MX2-R

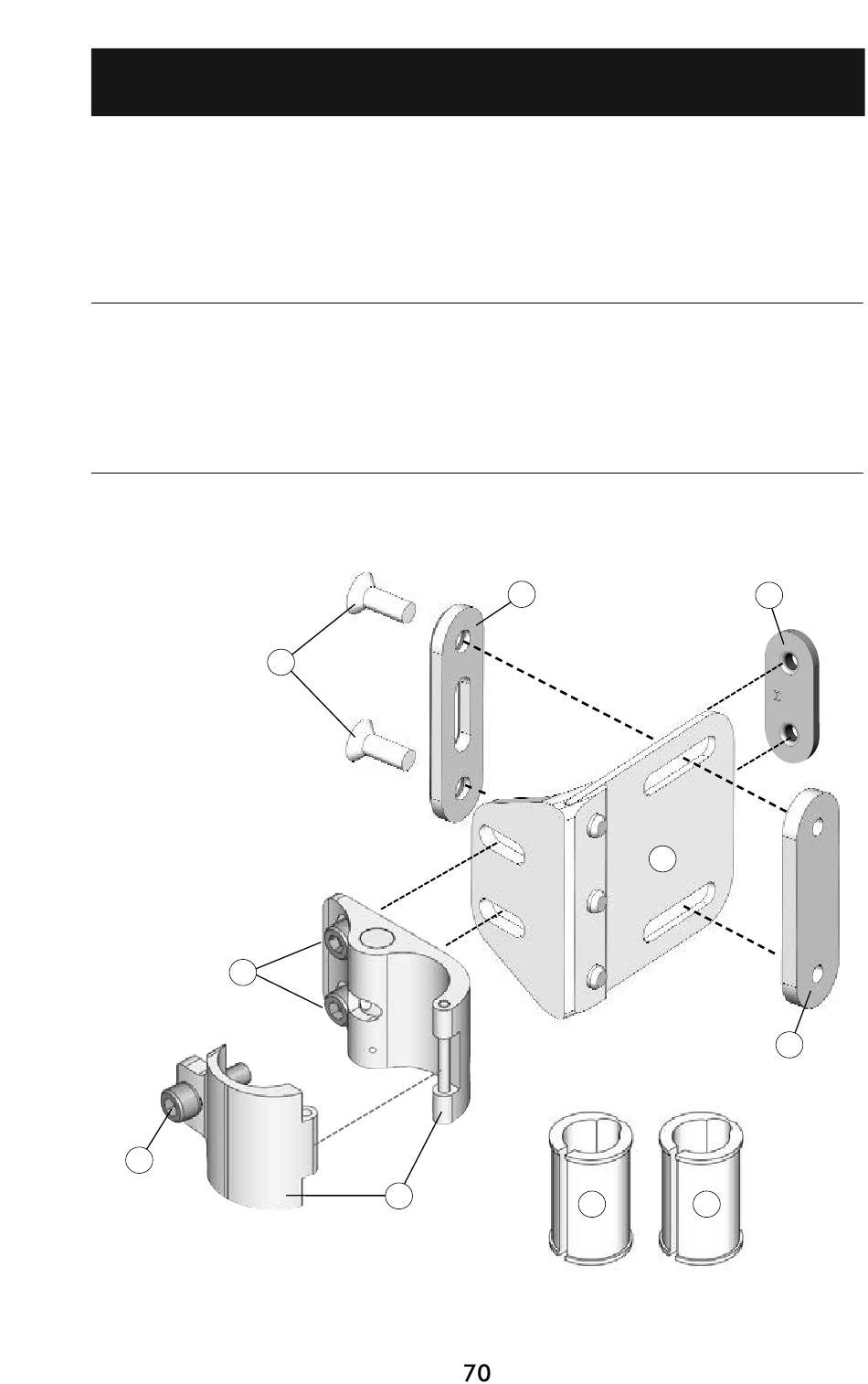

3.1 Montagesatz mit Befestigungsteilen für feste Montage
i) Baugruppe der Montagehalterung (wird an der MX2-Rückenschale angebracht):
2 – Fest montierte Montagehalterungen (A)
2 – Mutternplatten für fest montierte Halterung (B)
ii) Klemmenbaugruppe für Gestänge (wird an den hinteren Rahmenrohren
des Rollstuhls angebracht):
2 – Klemme für Gestänge (E)
2 – Einsatz für Gestänge 22 mm (7/8") (F)
2 – Einsatz für Gestänge 19 mm (3/4") (G)
(rechtsseitige Teilebaugruppe ist abgebildet)
H
J
ÜCKENLEHNE
D
E
– F F
ESTE
2 – Unterlegscheiben für fest montierte Halterung (C)
4 – Schrauben für fest montierte Halterung (D)
4 – Schrauben für Tiefen-/Rückenwinkelverstellung (H)
2 – Klemmschrauben für Gestänge (J)
2 – Befestigungsmuttern und -platten für Gestänge (K)
C
G
19 mm
(3/4 )
"
M
ONTAGE
K
A
B
F
22 mm
(7/8 )
"
