FORM NO. 3321-322 Rev A
BEDIENUNGS-
0001
MODELL NR. 04380—8
& HÖHER
ANLEITUNG
®
®

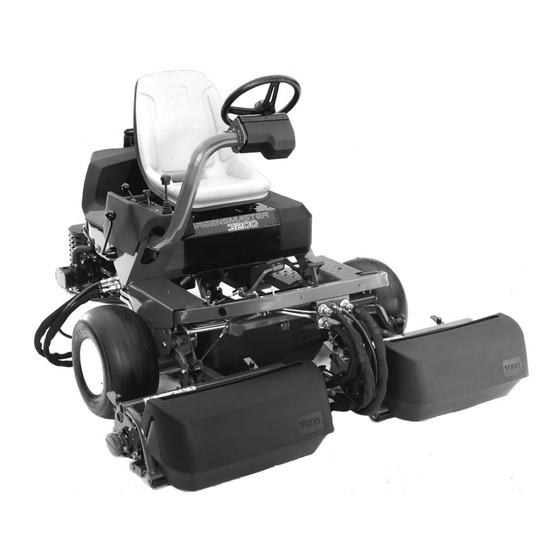

GREENSMASTER
3200
© The Toro Company—1998

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Toro GREENSMASTER 3200

  • Seite 1 FORM NO. 3321-322 Rev A BEDIENUNGS- 0001 MODELL NR. 04380—8 & HÖHER ANLEITUNG ® ® GREENSMASTER 3200 © The Toro Company—1998...
  • Seite 2: Inhaltsverzeichnis

    TORO Vertragshändler in Verbindung. Neben einem kompletten Programm von Zubehör und Wartungstechniker für Berufsrasenpflegemaschinen führt Ihr Distributor ein komplettes Angebot von echten TORO Ersatzteilen, mit denen Sie Ihre Maschine immer in einwandfreiem Betriebszustand halten. Halten Sie Ihren TORO echt TORO. Beschaffen Sie nur echte TORO Ersatzteile und Zubehör.
  • Seite 3: Sicherheitsvorschriften

    Sicherheitsvorschriften Hosen tragen. Die Maschine nie barfuß oder mit Ausbildung offenen Sandalen fahren. Diese Anleitungen gründlich durchlesen. Mit allen Den Einsatzbereich der Maschine gründlich auf Bedienungselementen und dem vorschriftsmäßigen Gegenstände kontrollieren, die u.U. von der Einsatz der Maschine vertraut werden. Maschine ausgeworfen werden könnten.
  • Seite 4: Wartung Und Lagerung

    verlangt besondere Aufmerksamkeit. Um gegen • Den Zapfwellenantrieb (ZWA) auskuppeln Umkippen vorzubeugen: und alle Geräte absenken; • Beim Hangaufwärts- oder Hangabwärtsfahren • auf Neutral schalten und die Feststellbremse nie plötzlich Anhalten oder Abfahren. ziehen; • Die Kupplung langsam herauslassen und die •...
  • Seite 5 Die Grasfangvorrichtung regelmäßig auf Ab- nutzung oder andere Mängel kontrollieren. Abgenutzte oder defekte Teile aus Sicherheits- gründen austauschen. Wenn der Kraftstofftank abgelassen werden muß, diese Maßnahme immer im Freien treffen. Bei Maschineneinstellungen mit Vorsicht umgehen, um dem Einquetschen von Fingern zwischen dreh- baren Messern und festen Maschinenteilen vorzu- beugen.
  • Seite 6: Symbolverzeichnis

    Symbolverzeichnis Beizende Flüssig- Giftiger Rauch Stromschlaggefahr Flüssigkeiten Sprüh unter Sprüh unter Quetschgefahr für Quetschgefahr für keiten, chemische oder Giftgase, unter hohem hohem Druck, hohem Druck, Finger und Hände, Zehen oder Füße, Verbrennung an Erstickungs- Druck, Injektion Hautabschürfungs- Hautabschürfungs- von oben ange- von oben ange- Fingern oder gefahr...
  • Seite 7 Symbolverzeichnis, Forts. Spindel 2 Schutzbrillen- Schutzhelm- Ohren- Vorsicht, Erste Hilfe Mit klarem Motor Getriebe pflicht pflicht schutzpflicht Giftgefahr Wasser auswaschen Feuer, offenes Hydraulisches Bremssystem Öl Kühlmittel Ansaugluft Abluft Druck System Licht und (Wasser) rauchen verboten Niveauanzeige Füllstand Filter Temperatur Ausfall/Störung Anlaßschalter/ Ein/Start Aus/Stop Mechanismus...
  • Seite 8 Symbolverzeichnis, Forts. Motorkühlmittel- Motorkühlmittel- Motorkühlmittel- Motoransaug-/- Motoransaug-/- Motor starten Motor abstellen Motoransaug-/- druck filter temperatur verbrennungsluft luftfilter verbrennungsluft- druck n/min Motorausfall/- Motordrehzahl/- Choke Starthilfe Glühkerzen Getriebeöl Getriebeöldruck Getriebeöl- störung frequenz (Starthilfe bei temperatur kalter Witterung) N H L F R P Getriebeausfall/- Kupplung Leerlauf...
  • Seite 9: Technische Angaben

    Lenkung: Servolenkung. Danfoß Lenkventil mit offener 1,85 cm /Umdrehung, Niederdruckgehäuse-Abflüsse Mitte, unbelastet ansprechend mit Leistung für den und hauseigene TORO “Drehmontage” mit Teil- Anheben-/Absenken- und Ladekreis des hydrostatischen flanschen, die für schnelle Installation ausgespart sind. Antriebs. 33 cm Ø rundes Lenkrad. Schnell- komforteinstellung der Lenksäule zur Anpassung an...
  • Seite 10 kreissicherung. Zündschloß/-schlüssel. Sitzschalter. Radstand: 121 cm Übersteuerungsschalter für Kühlmitteltemperatur-hoch- Gesamtlänge (mit Motorabstellung. Sicherheitsgurtbefestigungspunkte, Grasfangvorrichtungen): 235 cm Sicherungs- und Armaturenbrett-Schalterplatz für Gesamtbreite: 173 cm optionale Beleuchtung. Gesamthöhe: 128 cm Gewicht mit Spindeln (8 Messer, Bedienungselemente/Anzeigen: Handgashebel, 4 Schrauben): 616 kg Anheben-/Absenken-Hebel und Schalthebel für Neutral, Mähen und Transport.
  • Seite 11: Vor Inbetriebnahme

    WICHTIG: Den Ölstand alle fünf Betriebsstunden oder einmal täglich kontrollieren. Das Öl alle 50 Betriebsstunden wechseln. Bild 3 Kraftstofftankdeckel BEFÜLLEN DES KRAFTSTOFFTANKS ZUM EINSATZ IN TORO MASCHINEN MIT OTTOMOTOREN EMPFIEHLT TORO NACH- DRÜCKLICH DIE VERWENDUNG VON FRISCHEM, BLEIFREIEM NORMALBENZIN. BLEIFREIES BENZIN VERBRENNT VOLLSTÄNDIGER, VERLÄNGERT DIE...
  • Seite 12 LEBENSERWARTUNG DES MOTORS UND FÖRDERT GUTE STARTMERKMALE, INDEM ABLAGERUNGEN IN DEN BRENNKAMMERN VORGEBEUGT WIRD. WO KEIN BLEIFREIES BENZIN ERHÄLTLICH IST, KANN VERBLEITES NORMALBENZIN MIT MINDESTENS 87 OKTAN VERWENDET WERDEN. HINWEIS:NIE METHANOL, BENZIN MIT METHANOLZUSATZ, BENZIN MIT MEHR ALS 10% ETHANOL, BENZINADDITIVEN ODER PROPAN BENUTZEN.
  • Seite 13 NICHT ÜBERFÜLLEN. Dann den Deckel wieder aufschrauben. Zum Vermeiden einer Brandgefahr alle Verschüttungen aufwischen. KONTROLLE DES KÜHLMITTEL- STANDS (Bild 4–5) Das Kühlsystem hat ein Fassungsvermögen von 3,4 l. Täglich Schmutz vom Kühlergitter und Kühler entfernen (Bild 4)–stündlich bei ungewöhnlich staubigen und schmutzigen Umständen;...
  • Seite 14 Anmerkung: Die Ölsorten in dieser Gruppe sind mit- angeboten. Eine Flasche reicht für 22 l einander austauschbar. Hydrauliköl. Unter Bestell-Nr. 44-2500 über Ihren lokalen TORO-Vertragshändler zu beziehen. WICHTIG: Um den Einsatz der Maschine in einem breiten Temperaturbereich zu ermöglichen, wurden Die Maschine auf einer ebenen Fläche abstellen.
  • Seite 15: Kontrolle Des Reifendrucks

    Anlage vorzubeugen, die Oberseite des Hydrauliköl- behälters vor dessen Öffnung abwischen. Sicher- stellen, daß Gießkanne und Trichter sauber sind. Den Behälterdeckel wieder aufschrauben. Verschüttetes Öl aufwischen. KONTROLLE DES REIFENDRUCKS Die Reifen werden zum Versand übernomal aufgeblasen. Aus diesem Grund ist etwas Luft abzulassen. Der korrekte Reifendruck ist wie folgt: Vorderreifen 55–83 kPa...
  • Seite 16: Bedienungselemente

    Bedienungselemente Fahrpedal (Bild 7)—Das Fahrpedal hat drei Funktionen: 1) Vorwärtsfahrt der Maschine, 2) Rückwärtsfahrt der Maschine und 3) die Maschine zum Stillstand bringen. Die Oberseite des Pedals drücken, um die Maschine vorwärts zu fahren, die Unterseite, um rückwärts zu fahren oder das Abbremsen der Maschine bei der Vorwärtsfahrt zu unter- stützen.
  • Seite 17 besten Fahrerkomfort anheben oder absenken und dann den Hebel vorwärts drehen, um die Einstellung zu sperren. Wassertemperaturleuchte (Bild 9)—Diese Lampe leuchtet auf und der Motor stellt sich automatisch ab, wenn die Kühl- mitteltemperatur zu hoch geht. Übersteuerungstaste –Temperatur-hoch-Abstellung (Bild 9)—Wenn sich der Motor infolge zu hoher Temperatur abstellt, ist die Übersteuerungstaste eingedrückt zu halten, bis die Maschine an einen sicheren Ort gebracht werden kann, wo sie sich abkühlen kann.
  • Seite 18: Betrieb

    Betrieb EINFAHRZEIT VORSICHT Der Greensmaster 3200 muß nur für 8 Stunden im Den Motor abstellen und abwarten, bis alle Mähbetrieb eingefahren werden. beweglichen Teile zum Stillstand gekommen sind, bevor nach Öllecks, lockeren Teilen oder Die ersten Betriebsstunden sind für die künftige anderen Fehlfunktionen gesucht wird.
  • Seite 19: Vorbereiten Der Maschine Zum Mäheinsatz

    (Bild 12). AUSBILDUNGSZEIT Vor dem ersten Mähen auf Greens mit dem GREENSMASTER 3200 empfiehlt TORO das Aus- findigmachen eines freien Ortes, wo Sie das Starten und Stoppen, Anheben und Absenken der Schnittwerke, das Wenden usw. ungehindert üben können. Durch diese Übungszeit erhält der Bediener Zutrauen in die Leistung des...
  • Seite 20 VOR DEM MÄHEN Den Green auf Fremdkörper inspizieren, das Fähnchen aus der Schale entfernen und die beste Mährichtung feststellen. Immer in entgegengesetzte Richtung des letzten Mähens arbeiten, damit die Grashalme weniger zum Flachliegen neigen, was die Aufnahme zwischen den Spindelmessern und dem Untermesser erschweren würde.
  • Seite 21: Abschleppen Der Zug- Maschine

    Spindeln auf der Rasenfläche angehalten werden, sonst kann es zur Rasenbeschädigung kommen. Anhalten des In Notfällen läßt sich der Greensmaster 3200 über Greensmaster 3200 auf nassem Green kann zum kurze Strecken abschleppen. TORO kann diese Vor- Zurücklassen von Markierungen oder zur gangsweise dagegen nicht als normale Transport- Spurenbildung führen.
  • Seite 22: Wartung

    Wartung Übersicht Prüfen/warten (täglich) Ölstand, Motor Luftfilter Ölstand, Hydraulikreservoir Kühlergitter Bremsleistung Reifendruck Sicherheitssystem: Batterie 4a. Sitzschalter Schmierstellen (8) 4b. Neutralsensor Kraftstoff 4c. Mähsensor Drehmoment der Radmuttern Leckdetektoralarm Ventilator-/Lichtmaschinen- /Wasserpumpenriemen Kühlmittelstand Für ersten Flüssigkeits- Filter-wechsel- Wechsel, siehe Flüssigkeit Füllmenge (l) Filter- Bestell-Nr. Bedienungsanleit wechsel-intervall intervall...
  • Seite 23: Wartungsplan

    Wartungsplan Wartungsmaßnahme Wartungsintervall & Service † Die Spannung des Ventilator- Alle Alle Alle Alle Alle /Lichtmaschienenriemens kontrollieren Den Batteriefüllstand kontrollieren Std. Std. Std. Std. Std. Die Batteriekabelanschlüsse kontrollieren Den Luftfilter warten Alle Schmiernippel einfetten † Das Motoröl wechseln † Den Motorölfilter wechseln Luftfilterelement wechseln Die Radmuttern festziehen ‡...
  • Seite 24: Schmierung

    SCHMIERUNG VORSICHT Vor Durchführung irgendwelcher Wartungs- oder Einstellmaßnahmen an der Maschine, immer zuerst den Motor abstellen und den Zündschlüssel ziehen. Die Zugmaschine hat Schmiernippel, die regelmäßig mit Nr. 2 Allzweckschmierfett auf Lithiumbasis einzufetten sind. Bei Einsatz der Maschine unter normalen Umständen sind die Lager und Büchsen alle 50 Betriebsstunden einzufetten.
  • Seite 25: Allgemeine Luftfilterwartung

    ALLGEMEINE LUFTFILTERWARTUNG Das Luftfiltergehäuse auf Defekte prüfen, die u.U. zu Luftlecks führen könnten. Defekte Luftfiltergehäuse sind auszutauschen. Den Luftfilter alle 200 Stunden warten (unter extrem staubigen oder schmutzigen Umständen häufiger). WARTEN DES LUFTFILTERS (Bild 18) Die Klemmbügel lösen, mit denen der Luftfilterdeckel am Luftfilterkörper abgesichert ist.
  • Seite 26: Reinigen Von Kühler Und Gitter

    trockenen Filtereinsatz blasen. Dabei darf der Druck nicht stärker als 19 bar sein, sonst kann der Einsatz beschädigt werden. B. Die Druckluftdüse mindestens 5 cm vom Filtereinsatz halten und die Düse auf- und abwärts bewegen, während der Filtereinsatz gedreht wird. Auf Löcher oder Risse achten, indem der Filter mit starkem Licht durchleuchtet wird.
  • Seite 27: Wechseln Des Kraftstoffilters (Bild 21)

    ⁄ ⁄ Filterdichtung den Stutzen berührt, dann Umdrehung weiter festziehen. NICHT ZU FEST DREHEN. Das Kurbelgehäuse mit Öl befüllen, siehe Kontrolle des Motorölstands. Altöl vorschriftsmäßig entsorgen. WECHSELN DES KRAFTSTOFFILTERS (Bild 21) In die Kraftstoffleitung ist ein Inline-Filter eingebaut. Diesen Filter alle 800 Stunden wechseln. Den Kraftstoffhahn schließen.
  • Seite 28: Wechseln Von Hydrauliköl Und -Filter

    Den Ölfilter zunächst nach den ersten 50 Betriebsstunden wechseln. Dann das Hydrauliköl und den -filter alle 800 Betriebsstunden wechseln. Wenn das Öl kontaminiert wird, setzen Sie sich mit Ihrem lokalen TORO Vertragshändler in Verbindung, da das System gespült werden muß. Kontaminiertes Öl hat, im Vergleich mit Bild 22 frischem Öl, ein milchiges oder schwarzes...
  • Seite 29: Leitungen Und Schläuche

    LEITUNGEN UND SCHLÄUCHE Hydraulische Leitungen und Schläuche täglich auf Lecks, geknickte Leitungen, lockere Absicherungsteile, Abnutzung, lockere Anschlüsse sowie witterungsbedingte oder chemische Beeinträchtigung kontrollieren. Alle erforderlichen Instandsetzungsmaßnahmen vor Inbetriebnahme treffen. EINSTELLEN DES HUBES/AB- SENKENS DES SCHNEIDWERKS Die Hub-/Absenkschaltung des Schneidwerks der Maschine ist mit einem Flußregelventil ausgerüstet.
  • Seite 30: Festziehen Der Zylinderkopfschrauben Auf Korrektes Drehmoment

    Auspuffventil von Zylinder Nr. 2 einstellen. Dann Waschen mit einer in Ammoniak- oder Natronlauge die Kurbelwelle im Gegenuhrzeigersinn (bei Blick getauchten Bürste waschen. Die Oberseite nach der von vorne) 360° drehen, um das Spiel des Reinigung mit klarem Wasser abspülen. Bei der Ansaugventils von Zylinder Nr.
  • Seite 31: Kennzeichnung Und Bestellen

    Anmerkung: Nie nach Kennummer bestellen, wenn ein Ersatzteilkatalog benutzt wird; immer die Bestell-Nr. benutzen. Zum Bezug von Ersatzteilen von Ihrem TORO Vertragshändler immer die folgenden Angaben machen: Modell- und Seriennummer des Mähers. Bestell-Nr., Beschreibung und Menge der gewünschten...
