SIGMATEK ETT 222 Handbuch Seite 6

ETT 222 EINBAUTOUCHTERMINAL

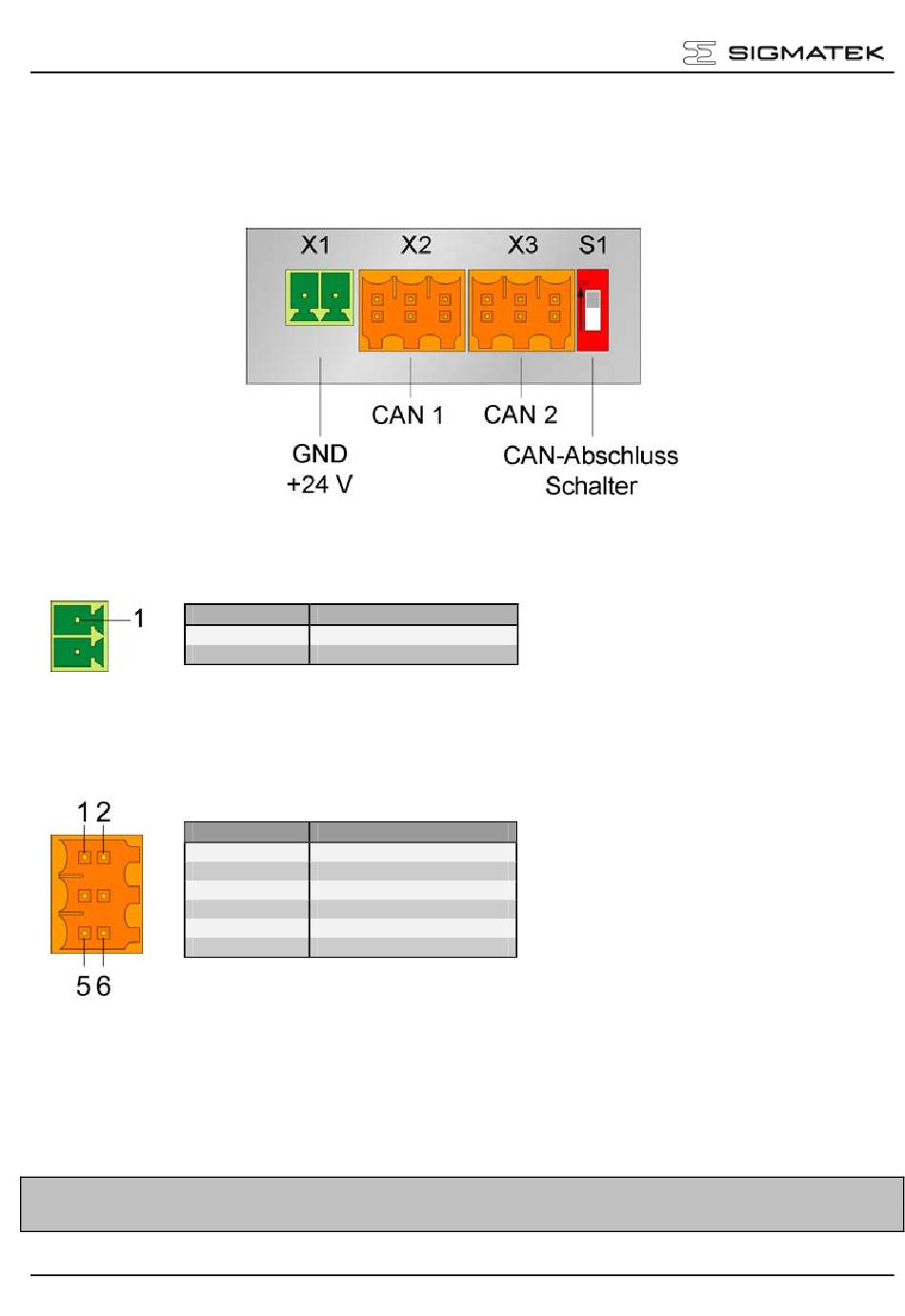

Schnittstellen
Alle Anschlüsse befinden sich an der Rückseite des Terminals.
X1 Versorgungsstecker
2-polige Phönix Stiftleiste
X2, X3 CAN-Bus-Schnittstelle
6-polige Weidmüller Stiftleiste
Zu verwendende Steckverbinder
X1: 2-poliger Phönix Buchsen-Stecker FK-MCP1,5/2-ST-3,5
X2, X3: 6-poliger Weidmüller Buchsen-Stecker B2L3,5/6
Das komplette Steckerset CKL 013 mit Federzugklemmen ist bei Sigmatek unter der
Seite 6
Pin Funktion
1 +24 V
2 GND
Pin Funktion
1 CAN A (CAN LOW)
2 CAN B (CAN HIGH)
3 CAN A (CAN LOW)
4 CAN B (CAN HIGH)
5 GND
6 +5 V (Ausgang)
Artikelnummer 12-600-013 erhältlich.
10.12.2007
