20
Tabelle 2. Unterstützte Magnetstreifenkartenleser
Anschließen des Touch-Monitors
ACHTUNG
Wir weisen darauf hin, dass etwaige Änderungen bzw. Modifikationen am Gerät, die nicht von
der zuständigen Seite genehmigt worden sind, zum Entzug Ihrer Benutzungsberechtigung für
dieses Gerät führen könnte.
Der M170 Flachbildschirm wird mit den Kabeln angeschlossen geliefert (außer dem
Audiokabel). Es könnte aber sein, dass Sie diese Kabel aus irgendwelchen Gründen noch
einmal anschließen müssen. Anschließen des M170 Flachbildschirmmonitors:
1. Den Computer ausschalten. Der Computer muss stets ausgeschaltet werden, wenn Sie ein
Gerät anstecken oder ausstecken möchten.

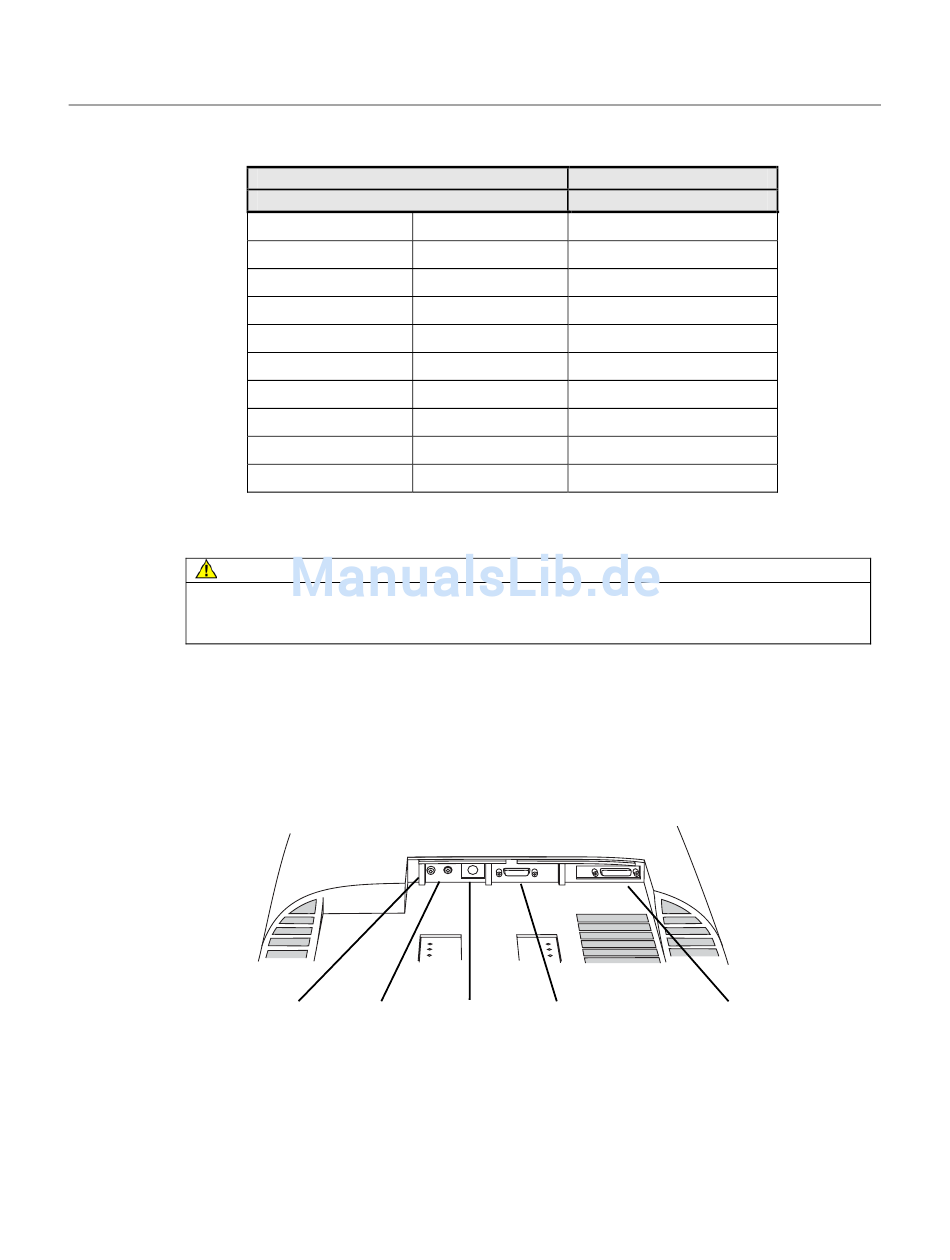

Abb. 11 Identifizieren der Monitoranschlüsse
Kopfhörer
2. Stecken Sie ein Ende des Videokabels am Videostecker des Flachbildschirms (FPD) an. Das
andere Ende des Videokabels an die Videokarte in Ihrem Computer anstecken.
3. Stecken Sie ein Ende des Touchscreen-Kabels (Seriell- oder USB-Kabel) am Flachbildschirm
an. Stecken Sie das andere Ende am freien Anschluss an der Rückseite Ihres Computers an.
Wenn Sie einen USB-Anschluss benutzen, müssen Sie zuerst die TouchWare-Treiber
installieren, bevor Sie das Touchscreen-Kabel anstecken.
ID Tech®
alle MiniMag™ Leser
IDT 3331-02U IDT 3321-33
IDT 3331-12U IDT 3321-33PP
IDT 3331-23U IDT 3331-02
IDT 3331-33U IDT 3331-12
IDT 3321-02 IDT 3331-23
IDT 3321-02PP IDT 3331-33
IDT 3321-12 IDT3301-02
IDT 3321-12PP IDT3301-12
IDT 3321-23 IDT3301-23
IDT 3321-23PP IDT3301-33
Eingang
3M Touch Systems Markeninformationen
M170 FPD Monitor Installationsanleitung
alle"Mini"-Modelle
2180201
2180202
2180203
2180204
2180205
2180206
21040103
21040104
Netz
Videoanschluss
MagTek®
Touchscreen
