Abmessungen / Anschlüsse

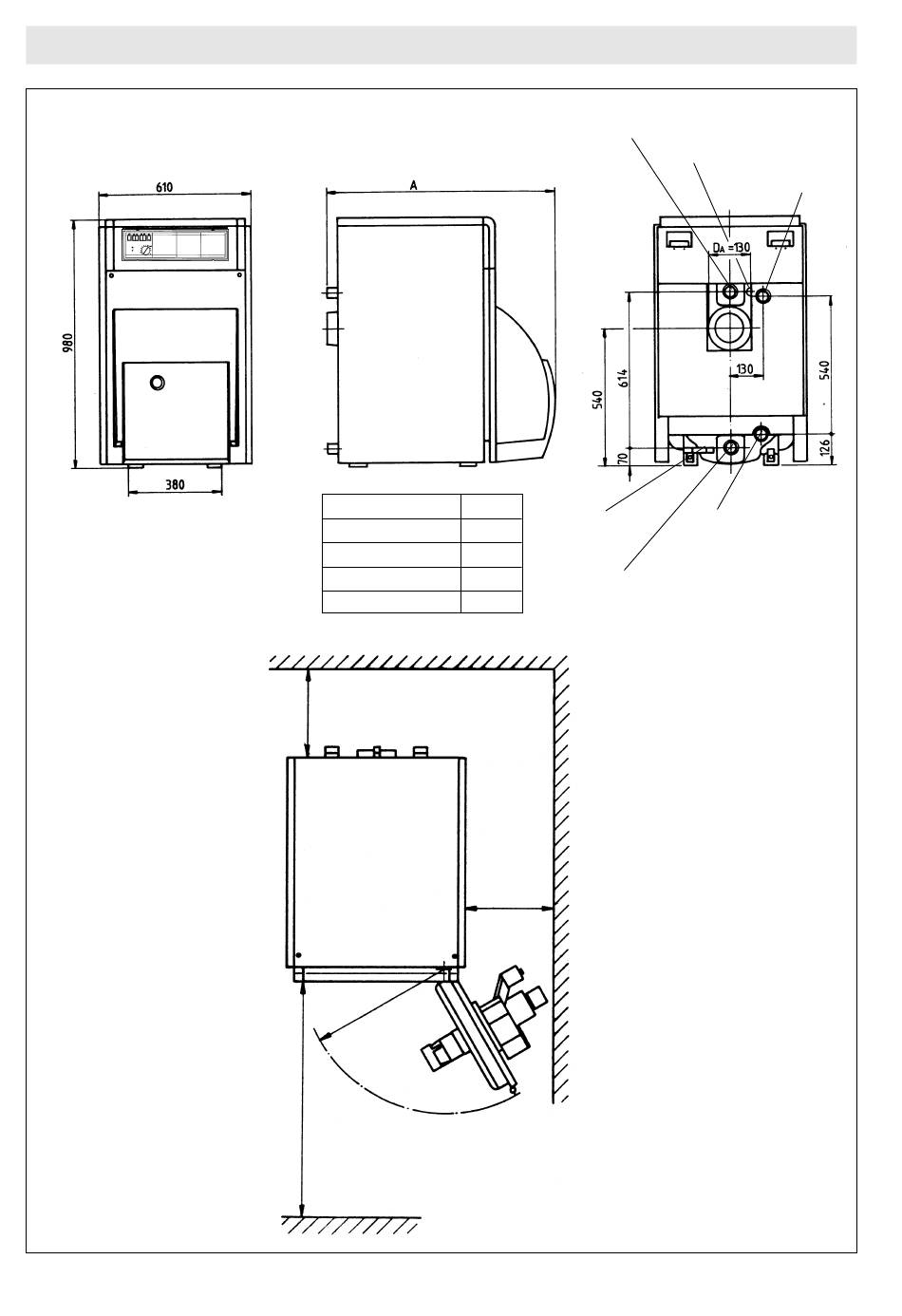

Abb. 1 Abmessungen und Anschlüsse
*
* mit Stellfüßen (Sonderzubehör)
1000 mm Höhe
Abb. 2 Platzbedarf
Schutzhaube
abgenommen
4
Modell A
FB-U 22 817
FB-U 27
817
FB-U 35 977
FB-U 42 977
0,3 m Mindestabstand
0,4 m für Mischer bzw.. Ladepumpen-Set
0,5 m für Wärmetauscher-Set
*
0,8 m zum Reinigen
Kesselvorlauf
1
G 1 / " flachdichtend
2
Einsteckhülsen
Füllhahn
Kesselrücklauf
1
G 1 / " flachdichtend
2
Der Kesselrücklauf ist mit einem
Entleerungsanschluß DN 25 auszurüsten
0,3 m
* R = 0, 49 m
- wenn der Brenner nach
links ausschwenken soll,
muß der Scharnierbolzen
der Kesseltür links
montiert werden.
Speichervorlauf
1
G 1 / " flachdichtend
2
Speicherrücklauf
1
G 1 / " flachdichtend
2
