Anschlußplan

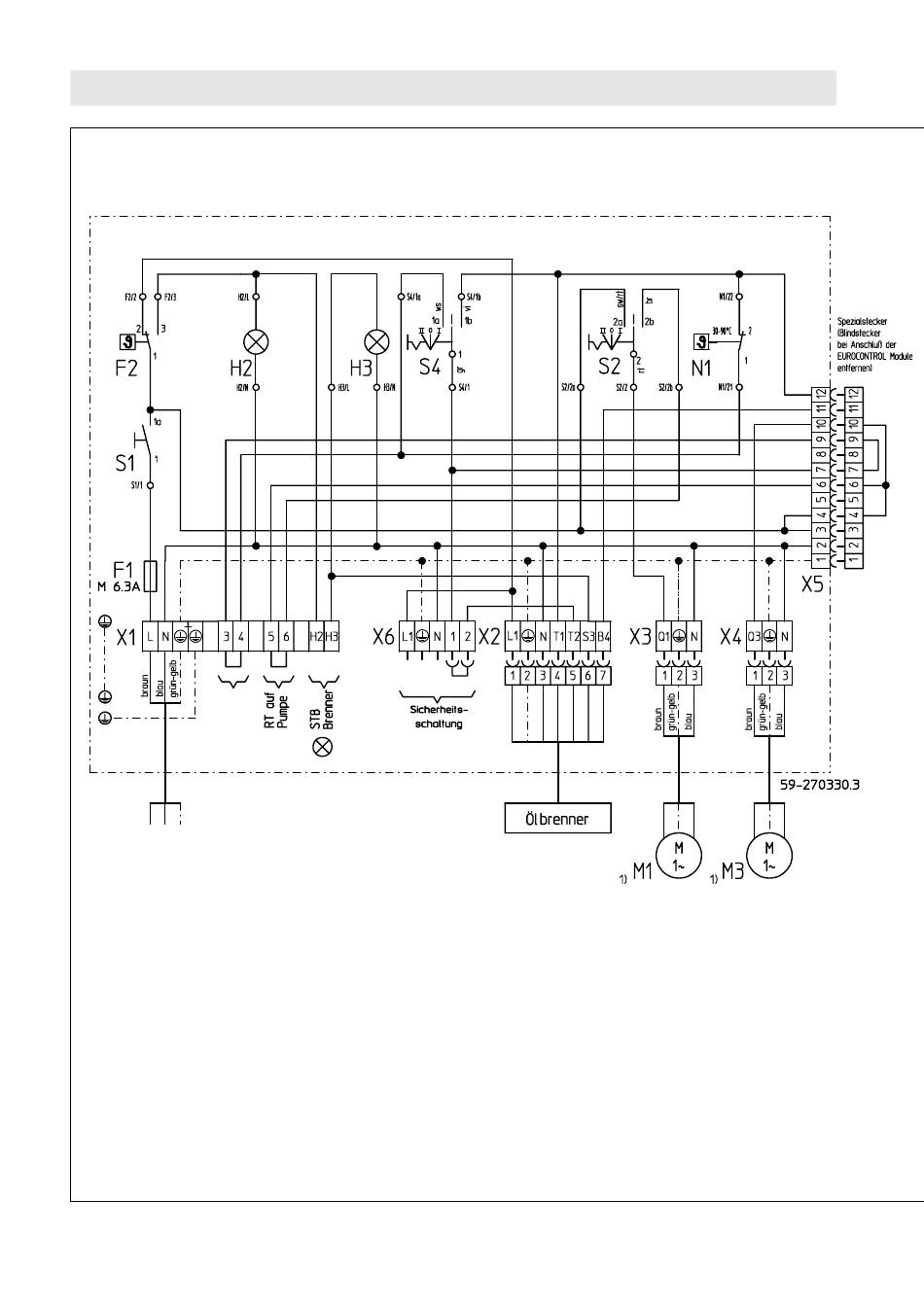

Abb. 11 Anschlußplan
Kesselschaltfeld EUROCONTROL
N
Netz
1/N/PE
50 Hz
˜
220...230 V
6A
Legende
F1 Sicherung M 6.3A/250 V
F2 Sicherheitstemperaturbegrenzer
H2 Störanzeige Begrenzer
H3 Störanzeige Brenner
M1 Heizkreispumpe
1
)
M3 Speicherladepumpe
N
KSF EUROCONTROL
N1 Kesseltemperaturregler
Sicherheitstemperaturbegrenzer:
– Fabr. Etheco Typ RAK 77.4/3674; Reg. Nr. DIN STB 997 93
Kesseltemperaturregler:
– Fabr. Etheco Typ RAK 51.1/3677; Reg. Nr. DIN TR 988 93
14
S1 Betriebsschalter
S2 Heizkreisschalter
S4 Prüftaste STB
X1 Anschlußklemmenleiste
X2 Stecker Brenner
2
)
X3 Stecker Heizkreispumpe
X4 Stecker Speicherladepumpe
X5 Stecker EUROCONTROL-Module
Die zulässigen Stromstärken betragen:
– für den Brenner je Anschluß I
– je angeschlossene Pumpe
<
2 A
N max.
=
<
I
1 A
N max.
=
