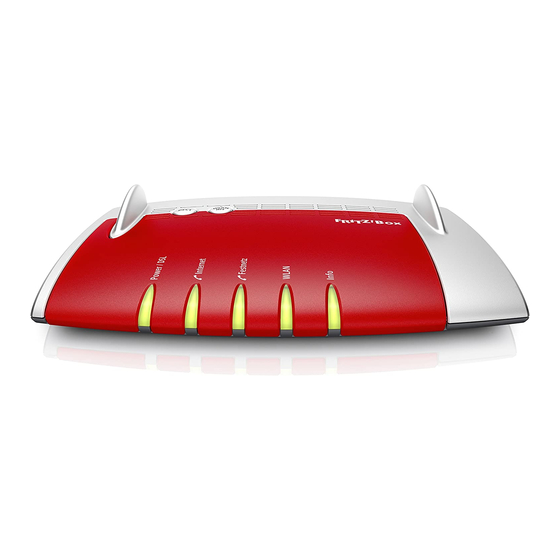

Fritz! Box 7490 Kurzanleitung

Anschließen und im Internet surfen
Lieferumfang
1 FRITZ!Box 7490
1 Netzteil
Servicekarte FRITZ! Notiz
FRITZ! Notiz ist die Kurzübersicht Ihrer FRITZ!Box. Halten
Sie FRITZ! Notiz auch nach Anschluss und Installation als
Gedankenstütze griffbereit.
WLAN-WPS-Taster
• WLAN an-/ausschalten » kurz drücken
• WLAN-Gerät anmelden » lang drücken
DECT-Taster
• Telefone wiederfi nden
(alle Telefone klingeln)
» kurz drücken
• Telefon anmelden
» lang drücken
Power / DSL
• leuchtet bei
DSL-Verbindung
• blinkt, wenn DSL
unterbrochen ist
1
Internet Festnetz
• leuchtet bei einem Telefonat
• blinkt, bei Sprachnachrichten im Netz
WLAN
• leuchtet, wenn WLAN an ist
• blinkt während der WPS-Anmeldung
Info
• blinkt bei Nachrichten auf dem FRITZ!Box-Anrufbeantworter (einstellbar)
• leuchtet rot bei wichtiger Nachricht auf http://fritz.box
Einstellungen ab Werk
2
WLAN-Funknetz (SSID)
FRITZ!Box 7490
WLAN-Netzwerkschlüssel
3779 8981 1562 8981 1234
FRITZ! Notiz informiert Sie über
die LEDs und Tasten
1
die Werkseinstellungen der FRITZ!Box
2
Ihre angepassten, eigenen Einstellungen
3
die Benutzeroberfläche im Kurzüberblick
4
Am Strom anschließen
Schließen Sie die FRITZ!Box am Strom an. Die LED „Power / DSL" beginnt zu blinken.
Am DSL anschließen
Schließen Sie die FRITZ!Box mit dem DSL-Kabel an Ihrem DSL-Anschluss an.
Schnurlostelefone anmelden
• Starten Sie Ihr Telefon.
• Wenn Sie ein FRITZ!Fon haben, drücken Sie die Taste „DECT" der FRITZ!Box. Die Leuchtdiode
„Info" blinkt und das FRITZ!Fon wird sofort angemeldet.
• Telefone anderer Hersteller bringen Sie zunächst in Anmeldebereitschaft und geben die PIN der
FRITZ!Box am Telefon ein (voreingestellter Wert „0000") bevor Sie die Anmeldung mit der Taste
„DECT" abschließen.
Die FRITZ!Box unterstützt gleich-
zeitig bis zu sechs Schnurlos-
telefone beliebiger Hersteller.
Telefone wiederfinden
Kurz drücken
Telefone anmelden
Lang drücken
Telefone per Kabel anschließen
Schließen Sie analoge Telefone an die
Buchsen „FON 1" und „FON 2" an.
• Die Buchsen an der Seite für Telefone
mit TAE-Stecker
• Die Buchsen auf der Rückseite für
Telefone mit RJ11-Stecker
• Die „FON S 0 "-Buchse für ISDN-Tele-
fone.
Computer und Smartphones per Kennwort mit WLAN verbinden
Sie können Ihre Computer und Smartphones mit dem WLAN-Netzwerkschlüssel an der FRITZ!Box anschließen.
Unser Beispiel zeigt den Verbindungsaufbau mit einem iPhone.
Öffnen Sie die WLAN-Einstellungen Ihres
Geräts und wählen Sie das WLAN-Funk-
netz (SSID) Ihrer FRITZ!Box 7490.
1 DSL-Kabel
1 Netzwerkkabel
FRITZ!Box: Einrichten & informieren
Notiz
Alle Einstellungen, Verbindungsinformationen und Zusatz-
funktionen Ihrer FRITZ!Box erreichen Sie einfach mit dem
Internetbrowser.
1
4
5
2 3
1 FRITZ!Box in einem Internet- 4 Schneller Wechsel zwischen
4
browser öff nen mit
FRITZ!Box
http://fritz.box
Einrichten und Informieren
MyFRITZ!
2 Einrichten der FRITZ!Box
bequem und schnell mit Anrufe und Komfortfunktionen
Assistenten für Internet, FRITZ!NAS
Telefonie, Sicherheit und Speicher für's Heimnetz
Komfort
Informieren Sie sich in Onlinehilfe öff nen
3 5
der Übersicht auf einen
Blick über Verbindungen,
Anschlüsse, Telefonie,
Funktionen und Netzwerk
Eigene Einstellungen
WLAN-Funknetz (SSID)
3
Diese
Einstellungen
können in der
FRITZ!Box WLAN-Netzwerkschlüssel
geändert
werden.
FRITZ!Box-Kennwort
DSL/TEL FON 1 FON 2 FON S LAN 1
0
DSL/TEL FON 1 FON 2 FON S LAN 1 LAN 2 LAN 3 LAN 4
0
Notiz
WLAN-WPS-Taster
• WLAN an-/ausschalten » kurz drücken
• WLAN-Gerät anmelden » lang drücken
DECT-Taster
• Telefone wiederfi nden
(alle Telefone klingeln)
» kurz drücken
• Telefon anmelden
» lang drücken
Power / DSL
• leuchtet bei
DSL-Verbindung
• blinkt, wenn DSL
unterbrochen ist
Internet Festnetz
• leuchtet bei einem Telefonat
• blinkt, bei Sprachnachrichten im Netz
WLAN
• leuchtet, wenn WLAN an ist
• blinkt während der WPS-Anmeldung
Info
• blinkt bei Nachrichten auf dem FRITZ!Box-Anrufbeantworter (einstellbar)
• leuchtet rot bei wichtiger Nachricht auf http://fritz.box
Einstellungen ab Werk
WLAN-Funknetz (SSID)
Diese
FRITZ!Box 7490 Einstellungen
können in der
FRITZ!Box
geändert
werden.
WLAN-Netzwerkschlüssel
3779 8981 1562 8981 1234
Anschließen und im Internet surfen
1 Kurzanleitung
Sicherheitshinweise
• Installieren Sie die FRITZ!Box nicht bei Gewitter.
• Trennen Sie die FRITZ!Box bei Gewitter vom Strom
und vom DSL.
• Die Lüftungsschlitze der FRITZ!Box müssen immer
frei sein.
• Stellen Sie die FRITZ!Box nicht auf wärmeempfindli-
che Flächen.
• Schließen Sie die FRITZ!Box an einer leicht erreichba-
ren Steckdose an.
• Die FRITZ!Box darf nur innerhalb von Gebäuden ver-
wendet werden.
Beachten Sie auch die Sicherheitshinweise in
Ihrem FRITZ!Box-Handbuch.
LAN 2 LAN 3 LAN 4 Power
Power
F O N F O N
F O N
F O N
Geben Sie den WLAN-Netzwerkschlüs-
sel ein und und stellen Sie die Verbin-
dung her.
WLAN-WPS-Taster
• WLAN an-/ausschalten » kurz drücken
• WLAN-Gerät anmelden » lang drücken
DECT-Taster
• Telefone wiederfi nden
(alle Telefone klingeln)
» kurz drücken
• Telefon anmelden
» lang drücken
Power / DSL
• leuchtet bei
DSL-Verbindung
• blinkt, wenn DSL
unterbrochen ist
Internet
• leuchtet bei einem Telefonat
• blinkt, bei Sprachnachrichten im Netz
WLAN
• leuchtet, wenn WLAN an ist
• blinkt während der WPS-Anmeldung
Info
• blinkt bei Nachrichten auf dem FRITZ!Box-Anrufbeantworter (einstellbar)
• leuchtet rot bei wichtiger Nachricht auf http://fritz.box
Einstellungen ab Werk
WLAN-Funknetz (SSID)
FRITZ!Box 7490
WLAN-Netzwerkschlüssel
3779 8981 1562 8981 1234
Falls Sie einen
DSL-Anschluss und
zusätzlich einen
N F N
analogen oder einen
ISDN-Telefonan-
schluss mit einem
DSL-Splitter haben,
schließen Sie die
FRITZ!Box mit dem
DSL/Telefonkabel
und dem Telefonad-
apter aus dem Liefe-
rumfang an. Wie Sie
dafür vorgehen, lesen
Sie im PDF-Handbuch
auf avm.de/service
DECT
Die WLAN-Verbindung
wird hergestellt.
Notiz
Festnetz
Diese
Einstellungen
können in der
FRITZ!Box
geändert
werden.
Notiz
WLAN-WPS-Taster
• WLAN an-/ausschalten » kurz drücken
• WLAN-Gerät anmelden » lang drücken
DECT-Taster
• Telefone wiederfi nden
(alle Telefone klingeln)
» kurz drücken
• Telefon anmelden
» lang drücken
Power / DSL
• leuchtet bei
DSL-Verbindung
• blinkt, wenn DSL
unterbrochen ist
Internet Festnetz
• leuchtet bei einem Telefonat
• blinkt, bei Sprachnachrichten im Netz
WLAN
• leuchtet, wenn WLAN an ist
• blinkt während der WPS-Anmeldung
Info
• blinkt bei Nachrichten auf dem FRITZ!Box-Anrufbeantworter (einstellbar)
• leuchtet rot bei wichtiger Nachricht auf http://fritz.box
Einstellungen ab Werk
WLAN-Funknetz (SSID) Diese
Einstellungen
FRITZ!Box 7490
können in der
FRITZ!Box
geändert
werden.
WLAN-Netzwerkschlüssel
3779 8981 1562 8981 1234
1 Servicekarte
FRITZ! Notiz
