- Seite 1 Media Components Fusion Remote /Fusion Remote Black User’s Manual Manuel de l’utilisateur Anwenderhandbuch Manuale per l’operatore Manual del usuario...
-
Seite 2: Haftungsausschluss

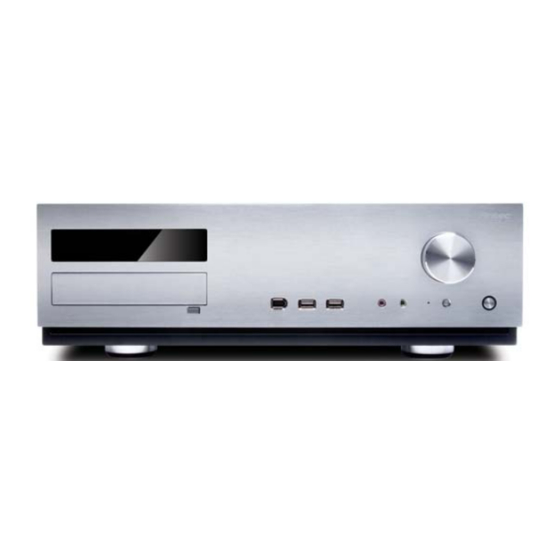

Benutzerhandbuch für Fusion Remote und Fusion Remote Black Fusion Remote / Fusion Remote Black – Media Center Case Das Fusion Remote wird ohne Netzteil geliefert. Wählen Sie ein Produkt, das mit Ihren Computerkomponenten kompatibel ist und über genügend Leistung für Main- board und Peripheriegeräte verfügt. - Seite 3 Führen Sie das Netzteil vertikal ein und setzen Sie es auf die vier Gummifüße am Boden der Netzteilkammer auf. Hinweis: Das Fusion Remote verfügt über Montagelöcher für Netzteile mit Standard-Layout für eine horizontale oder umgekehrte Installation. Schieben Sie das Netzteil zur Gehäuserückseite und richten Sie die Montagelöcher aus.
- Seite 4 übereinstimmt. Wenn Sie beabsichtigen, den vorderen FireWire-Port an eine mit einem externen IEEE-1394-Stecker ausgestattete IEEE-1394-Einsteckkarte anzus- chließen, benötigen Sie einen internen FireWire-Adapter. Einen solchen können Sie über die Antec-Website unter http://www.antec.com/StoreFront.bok (Teilenummer 30031) bestellen. Mit diesem Adapter können Sie den vorderen IEEE-1394-Port mit dem externen Anschluss verbinden.
- Seite 5 Sehen Sie die Pinanordnung bitte im Handbuch Ihres Motherboards oder Ihrer Soundkarte nach. Display-/Lautstärkeregelung und Fernbedienung Das Fusion Remote verfügt über ein LCD-Display mit einem integrierten MCE-kom- patiblen Infrarot-Empfangsteil und einer Lautstärkeregelung für Ihren Mediacenter- PC. Im Lieferumfang befindet sich außerdem eine iMEDIAN HD und Windows®...
-
Seite 6: Installation Der Festplatte
Schließen Sie das Netzteil wieder an und schalten Sie es ein. Starten Sie den PC. Legen Sie die mitgelieferte Treiber-CD in das optische Laufwerk ein und instal- lieren Sie die darauf enthaltene Software. Führen Sie nach der Treiberinstallation einen Neustart durch. Softwarefunktionen Drücken Sie die “go”-Taste, um iMEDIAN HD zu starten Im Diagramm auf der Rückseite der Bedienungsanleitung finden Sie... - Seite 7 Das Gehäuse verfügt unterhalb der HDD-Kammer über Lufteinlässe. Durch diese gelangt kühlende Luft zu den Festplatten und zur Motherboard-Kammer, die dann von den beiden 120-mm-TriCool™-Lüftern nach außen abgeleitet wird. Hinweis: Platzieren Sie das Fusion Remote nicht auf einer weichen oder sonstigen Unterlage, durch die die Lufteinlässe blockiert werden.
- Seite 8 Die obere Abdeckung des Gehäuses verfügt oberhalb des PCI-Erweiterungssteckplatzes über Lufteinlässe. Diese versorgen die Motherboard-Kammer mit Frischluft, um die VGA-Karte zu kühlen. Hinweis: Legen Sie keine Gegenstände auf das Fusion Remote, da hierdurch die oberen Lufteinlässe blockiert werden. Der hintere Lufteinlass Direkt oberhalb der hinteren E/A-Platine und auf den Abdeckungen der PCI-Erweiterungssteckplätze befinden sich Öffnungen, die CPU und VGA-Karte mit...
- Seite 9 Multimedia-Station Deluxe Fernbedienung (IR-Fernbedienung für PC) Anwendung beenden: Aktives Fenster oder iMEDIAN HD [ALT+F4] schließen Netz: PC ein-/ausschalten (Netzschalter ebenfalls auf internem Empfänger vorhanden) Aufzeichnen Mediensteuerung Gruppe 1: Play/Pause/Stop/Open/Prev/Next/Rew/F.Fwd Maus/Tastatur: Umschalten des PAD-Controllers zwischen Maus und Tastatur Rücktaste: Vorheriges Menü anzeigen Auswahl/Leertaste PAD-Controller: Mauscursorsteuerung &...
- Seite 10 1-800-22ANTEC customersupport@antec.com Europe +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2008 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited. Printed in China.
