(1) Start/Stopp (Start/Stop) (2) Erdung (GND) (3) Takt (Clock)
(4) Zurücksetzen Start (Reset Start) (5) Fortsetzen Start (Continue
Start)

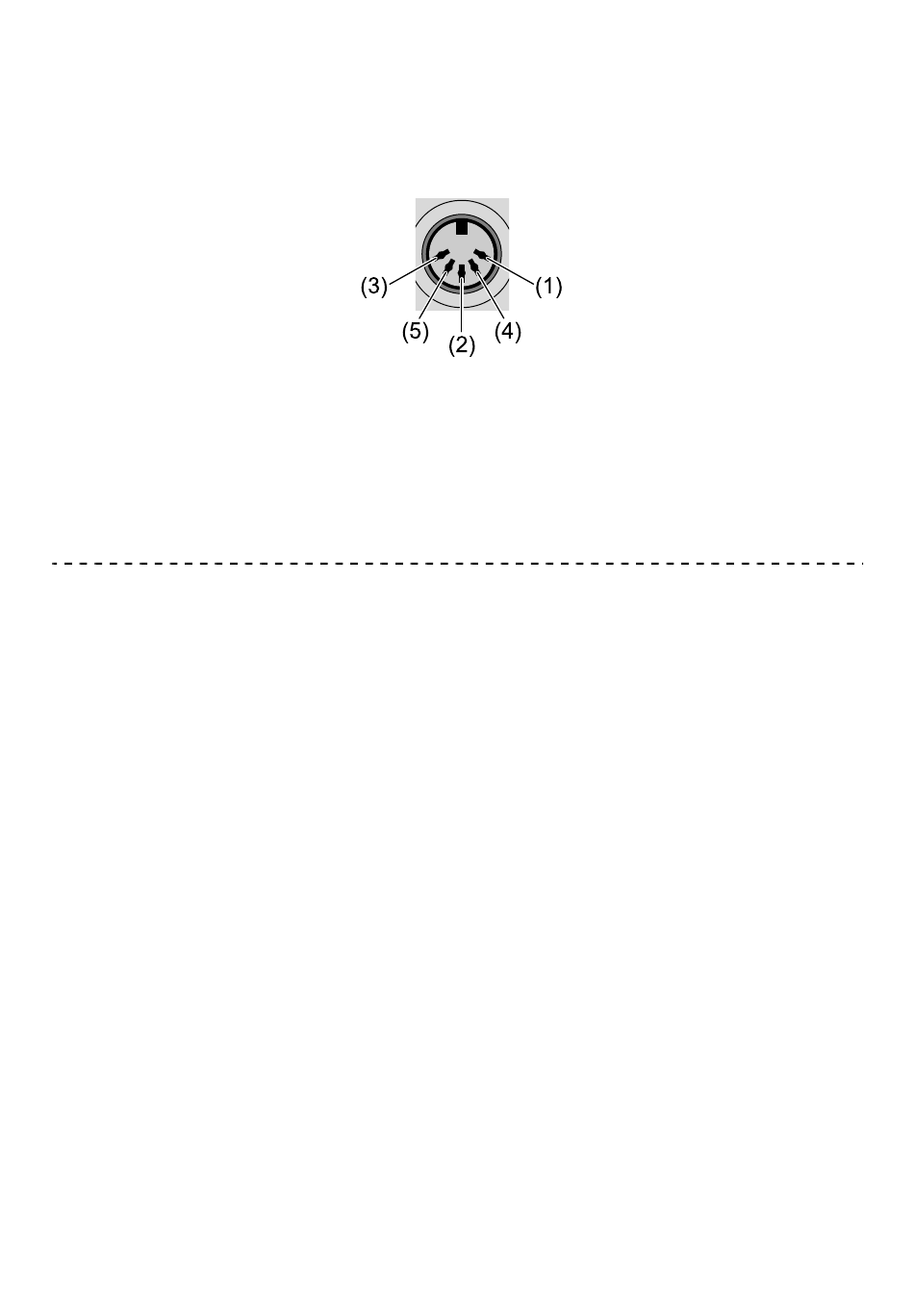

• (Zur Referenz) Die Stiftanordnung des MIDI-Anschlusses ist wie
folgt.
(1) Kein Anschluss (2) Erdung (GND) (3) Kein Anschluss
(4) VTX/VRX (5) Signal
Einstellungen und Bedienvorgänge
• Setzen Sie [OUT1 Sync Mode] oder [OUT2 Sync Mode] der
[DIN SYNC]-Einstellung im GLOBAL-Menü entsprechend der
Zeitsteuerungstaktrate des an die jeweiligen Anschlüsse
angeschlossenen Geräts auf [Sync24] oder [Sync48].
• Wenn Sie den DIN SYNC OUT-Anschluss des angeschlossenen
Geräts mit dem [DIN SYNC IN/OUT2]-Anschluss verbinden, der auf
[IN] gesetzt ist, um dieses Gerät als Slave-Gerät zu verwenden,
setzen Sie [Sync Source] der [Sync Common]-Einstellung im
GLOBAL-Menü auf [DIN SYNC] und legen Sie [OUT2 Sync Mode]
der [DIN SYNC]-Einstellung korrekt entsprechend der
Zeitsteuerungstaktrate des angeschlossenen Geräts fest.
