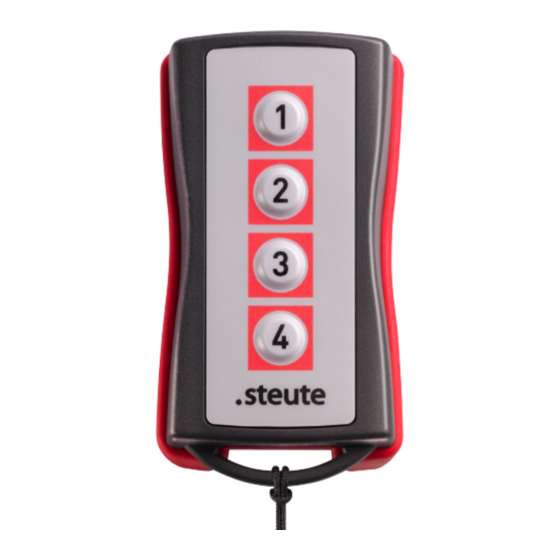

RF HB-4CH SW868/SW915/SW917/SW922-NET
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
Das Gerät des Typs SW868 ist für den Betrieb in der EU bestimmt.
Es entspricht der Richtlinie der Europäischen Union für Funkanla-
gen 2014/53/EU (RED).
Das Gerät des Typs SW915 ist für den Betrieb in den USA, Kanada
und Mexiko bestimmt. Es entspricht den Anforderungen der FCC-
Regeln und der IC-Regeln, RSS-210. Es hat eine Zulassungsnum-
mer für die mexikanischen Bundesstaaten.
Das Gerät des Typs SW917 ist für den Betrieb in Brasilien bestimmt.
Es entspricht den Anforderungen der Resolucão 242/2000.
Das Gerät des Typs SW922 ist für den Betrieb in Japan bestimmt.
Es entspricht den Anforderungen des ARIB STD-T108.
Der vierkanalige Funkschalter dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung. Die Übertragung erfolgt auf einer
Frequenz von 868,3 MHz (EU) oder 915,0 MHz (USA, Kanada, Mexiko)
oder 917,0 MHz (Brasilien) oder 916,5 MHz (Japan). Der Empfänger
muss das sWave.NET r -Protokoll der steute-Module unterstützen.
Befestigung / Anschluss
Der Funkschalter ist gemäß der in der Montage- und Anschlussanlei-
tung des Empfängers beschriebenen Inbetriebnahme einzulernen. Die
Reichweite hängt stark von den örtlichen Gegebenheiten ab. So kann
das Funksignal stark von leitfähigen Materialien beeinträchtigt wer-
den. Dies gilt auch für dünne Folien wie z.B. Aluminium-Kaschierung
auf Dämmmaterialien.
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen han-
delt, wird das Signal auf dem Weg vom Sender zum Empfänger ge-
dämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Sender und Empfänger (E,H~1/r²). Neben dieser natür-
lichen Reichweiteneinschränkung kommen noch weitere Störfaktoren
hinzu: Metallische Teile, z.B. Armierungen in Wänden, Metallfolien von
Wärmedämmungen oder metallbedampftes Wärmeschutzglas reflek-
tieren elektromagnetische Wellen. Daher bildet sich dahinter ein so-
genannter Funkschatten. Zwar können Funkwellen Wände durchdrin-
gen, doch steigt dabei die Dämpfung noch mehr als bei Ausbreitung
im Freifeld.
Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten sind:
Sichtverbindung freies Feld:
Sichtverbindung im Innenbereich:
Sichtverbindung freies Feld (SW922):
Sichtverbindung im Innenbereich (SW922):
Sicherheit
Der Funkschalter darf nicht in Verbindung mit Geräten genutzt wer-
den, die direkt oder indirekt gesundheits- oder lebenssichernden Zwe-
cken dienen oder durch deren Betrieb Gefahren für Menschen, Tiere
oder Sachwerte entstehen können. Die hier beschriebenen Produkte
wurden entwickelt, um als Teil einer Gesamtanlage oder Maschine
Funktionen zu übernehmen. Es liegt im Verantwortungsbereich des
Herstellers einer Anlage oder Maschine, die korrekte
Gesamtfunktion sicherzustellen.
Hinweise
Die Verzögerung der Verarbeitung eines Schaltbefehles vom Sender
zum Empfänger ist auf 1 s voreingestellt, um zu schnelle Betätigung
zu verhindern (sofern Funkschnittstelle frei und keine Wiederholungs-
telegramme). Das Schaltsignal eines Senders darf nicht in einem kür-
zeren Abstand erzeugt werden, da sonst dieses Signal unterdrückt
wird. Die voreingestellte Verzögerungszeit kann von 1 s auf min.
125 ms bis max. 31,9 s eingestellt werden (siehe RF RxT
SW868/915/917/922-NET, »Schnittstellenbeschreibung/Funkempfän-
ger«, Abschnitt »StateMessage-Response«, Unterpunkt »RECORD.CY-
CLETIME; verfügbar unter www.steute.de). Technische Änderungen
vorbehalten. Umbauten und Veränderungen am Gerät sind nicht ge-
stattet. steute übernimmt keine Haftung für Empfehlungen, die durch
diese Beschreibung gegeben oder impliziert werden. Aufgrund dieser
Beschreibung können keine neuen, über die allgemeinen steute-Lie-
ferbedingungen hinausgehenden, Garantie-, Gewährleistungs- oder
Haftungsansprüche abgeleitet werden.
Wartung / Reinigung
Wir empfehlen eine regelmäßige Wartung wie folgt:
1. Prüfen des Tasters auf Leichtgängigkeit.
2. Entfernen von Schmutzresten.
Gehäuse nur von außen reinigen. Gehäuse mit Haushaltsreinigern rei-
nigen. Keine Druckluft verwenden, um zu reinigen.
Batterie
Die Batteriespannung wird in der Schnittstellenbeschreibung unter
dem Punkt »RECORD.BATT« in mV angezeigt (siehe RF RxT
SW868/915/917/922-NET, »Schnittstellenbeschreibung/Funkempfän-
ger«, Abschnitt »DataMessage«, verfügbar unter www.steute.de).
Wenn die Batteriespannung laut Funkprotokoll unter ca. <2200 mV
sinkt (bei 20 °C, Last ca. 20 mA), ist von einer leeren Batterie auszuge-
hen. Achtung: Die Messung der Leerlaufspannung liefert keine ver-
lässliche Aussage! Für eine sichere Funktion die Batterie austau-
90...100%
schen. Dazu das Gehäuse mit einem Kreuz-Schraubendreher an der
65...95%
Deckelschraube öffnen. Auf die Polung gemäß der Symbole im Gehäu-
10...90%
se achten. Nur den vorgesehenen oder komplementären
0...10%
Batterietyp verwenden.
Entsorgung
ca. 450 m
ca. 40 m
- Nationale, lokale und gesetzliche Bestimmungen zur
ca. 150 m
Entsorgung beachten.
ca. 20 m
- Materialien getrennt dem Recycling zuführen. Eventuell enthaltene
Batterien fachgerecht entsorgen.
