Stations-Management-Controller Clino System 99plus (SMC99plus)
4.4
Installation Feldbus-Karte (Art.-Nr. 72700E1)
Zur Vernetzung der Gruppenzentralen und Stations-Management-Controller 99plus (Art.-Nr. 72700A1 / B1)
wird der Stationsbus (SBUS) verwendet. Diese Vernetzung erfolgt über Kunststoff-Lichtwellenleiter
(POF – Polymer Optical Fiber).
Feldbus-Karte (Art.-Nr. 72700E1)
Field Bus Card (Part No. 72700E1)
SL
SR

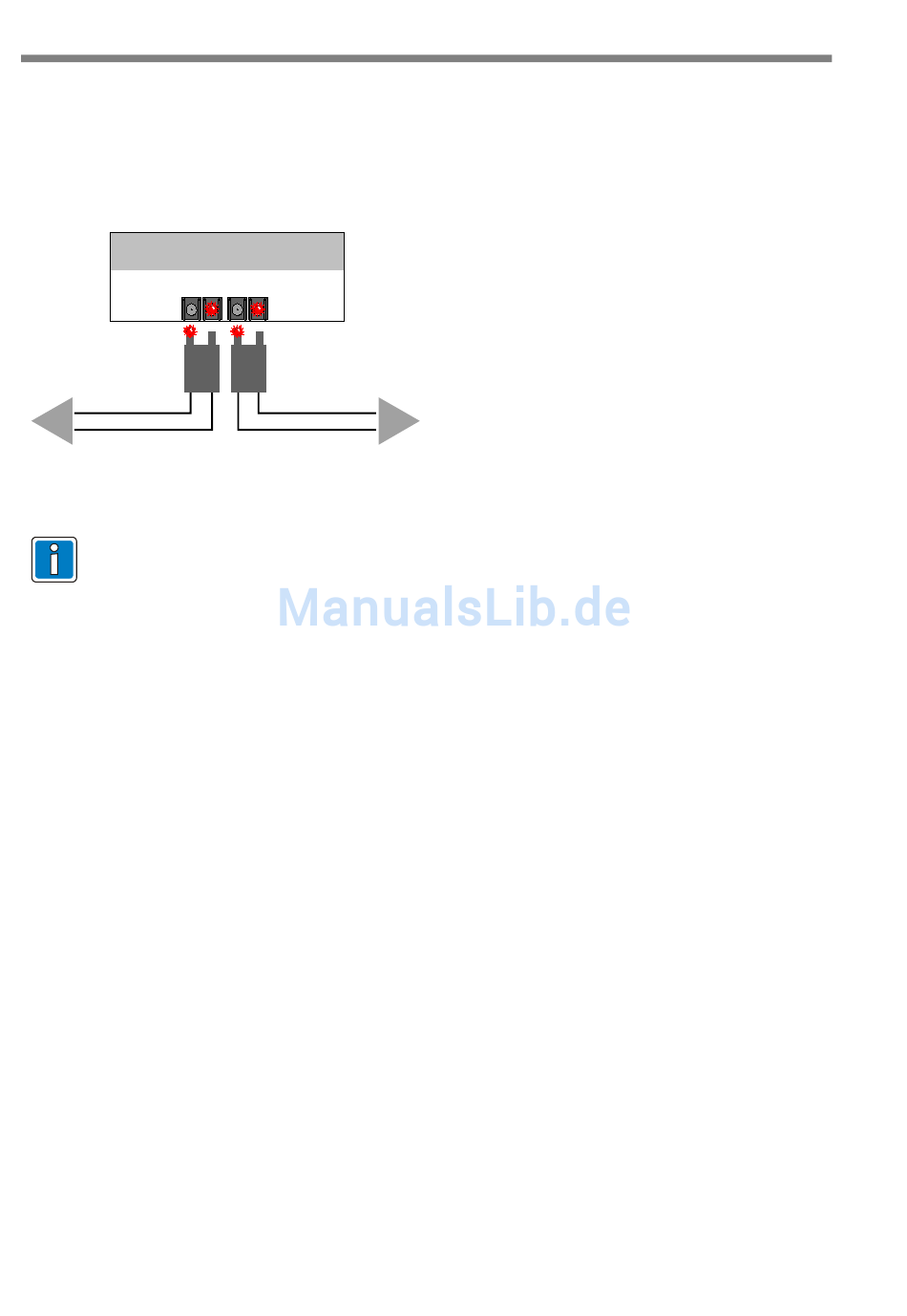

Abb. 33: Anschlussbeispiel SBUS
•
Zum Lösen der Steckverbindung nicht am Kabel ziehen, damit die Leitungen nicht beschädigt
werden.
•
Ist die Feldbus-Karte installiert, jedoch ohne Funktion, muss ein Patchkabel im Loop
angeschlossen werden, damit keine Störungen des Bussystems gemeldet werden.
•
Weitere Informationen zum SBUS-System siehe Kapitel 1.3.
34
SR
SL
FB 89470B1 / 10.13
