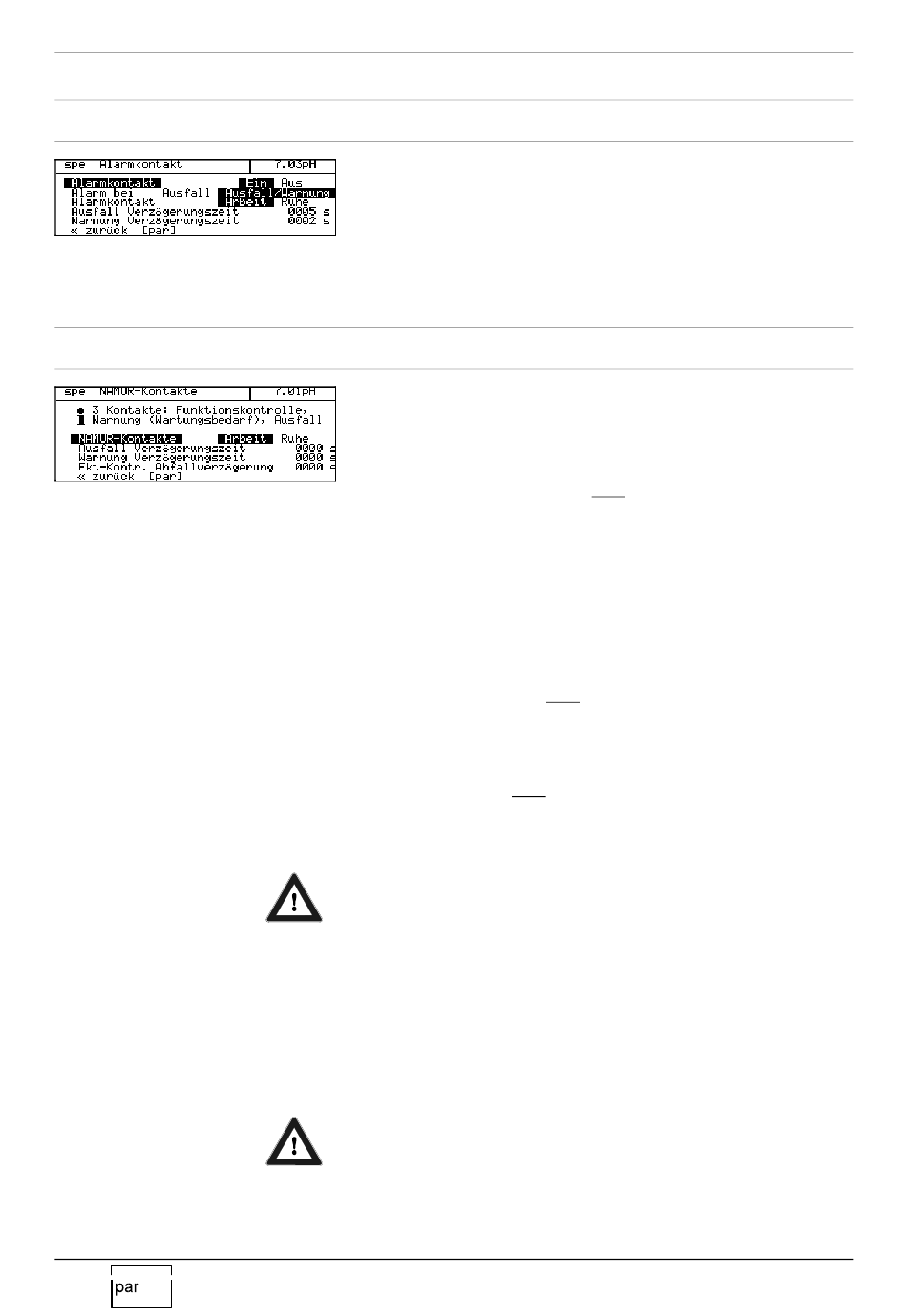

Alarmkontakt

NAMUR-Kontakte

96
Mit dem Alarmkontakt können Sie Ausfallmeldungen oder Ausfall-
und Warnungsmeldungen über einen Relaiskontakt ausgeben. Der
Kontakt ist als Arbeits- oder Ruhekontakt parametrierbar. Für Aus-
fall- und Warnungsmeldungen sind Verzögerungszeiten parame-
trierbar. Die Verzögerungszeit verzögert das Ansprechen des Kon-
takts nach einem auslösenden Ereignis.
Bei Ausfall der Hilfsenergie ist der Kontakt geöffnet.
Die drei NAMUR-Kontakte melden die Gerätezustände Funktions-
kontrolle, Warnung (Wartungsbedarf) und Ausfall.

Funktionskontrolle : Der Kontakt K1 ist aktiv:
bei der Kalibrierung:
bei der Wartung:
bei der Parametrierung:
während eines Unical -Zyklus.

Warnung : (Wartungsbedarf) Der Kontakt K2 ist bei Warnungs-
meldungen aktiv. Das bedeutet, daß die Meßeinrichtung noch
ordnungsgemäß arbeitet, aber gewartet werden sollte oder, daß
Prozeßparameter einen Wert erreicht haben, der ein Eingreifen
erfordert. Warnung ist nicht aktiv bei "Funktionskontrolle".

Ausfall : Der Kontakt K3 ist bei Ausfallmeldungen aktiv. Das be-
deutet, daß die Meßeinrichtung nicht mehr ordnungsgemäß ar-
beitet oder, daß Prozeßparameter einen kritischen Wert erreicht
haben. Ausfall ist nicht aktiv bei "Funktionskontrolle"
Sie können die drei NAMUR-Kontakte als Arbeitskontakte (aktiv ge-
schlossen) oder Ruhekontakte (aktiv geöffnet) parametrieren.
Für einen sicheren Betrieb müssen die NAMUR-Kontakte als Ruhe-
kontakte parametriert werden. Nur dann erfolgt bei Netzausfall eine
Alarm-Meldung!
Für den Warnungskontakt K2 und den Ausfallkontakt K3 kann je-
weils eine Verzögerungszeit parametriert werden. Wenn eine
Alarmmeldung auftritt, wird der Kontakt erst nach Ablauf der Verzö-
gerungszeit aktiv.
Mit der Abfallverzögerung für den Kontakt K1 (Funktionskontrolle)
kann kurzzeitiges Abfallen der Kontakts, z. B. beim Übergang aus
der Meßstellen-Wartung in die Kalibrierung, vermieden werden.
Wenn die Meldungen sofort über die Kontakte gemeldet werden
sollen (Liefereinstellung), müssen die Zeiten auf 0000 s parametriert
werden!
Parametrierung
(Netz/Alarm-Kassetten)
(Netz-E/A-Kassetten)
®
Calimatic (Automatik), Manuell,
Dateneingabe und Redox-Kontrolle,
nicht bei Probenkalibrierung.
Meßstellen-Wartung, Stromgeber,
Regler manuell.
in der Betriebsebene (bet) und der
Spezialistenebene (spe)
®
