10/100 Mbit/s-Twisted-Pair-Anschluss
Diese Anschlüsse sind als M12-Buchsen ausgeführt.
10/100 Mbit/s-Ports ermöglichen den Anschluss von Endgeräten oder un-
abhängigen Netzsegmenten nach den Standards IEEE 802.3 100BASE-
TX / 10BASE-T.
Diese Ports unterstützen:
Autonegotiation
Autopolarity
Autocrossing
Lieferzustand: Autonegotiation aktiviert.
Die Gehäuse der Buchsen sind galvanisch mit dem Gehäuse verbunden.
Abbildung

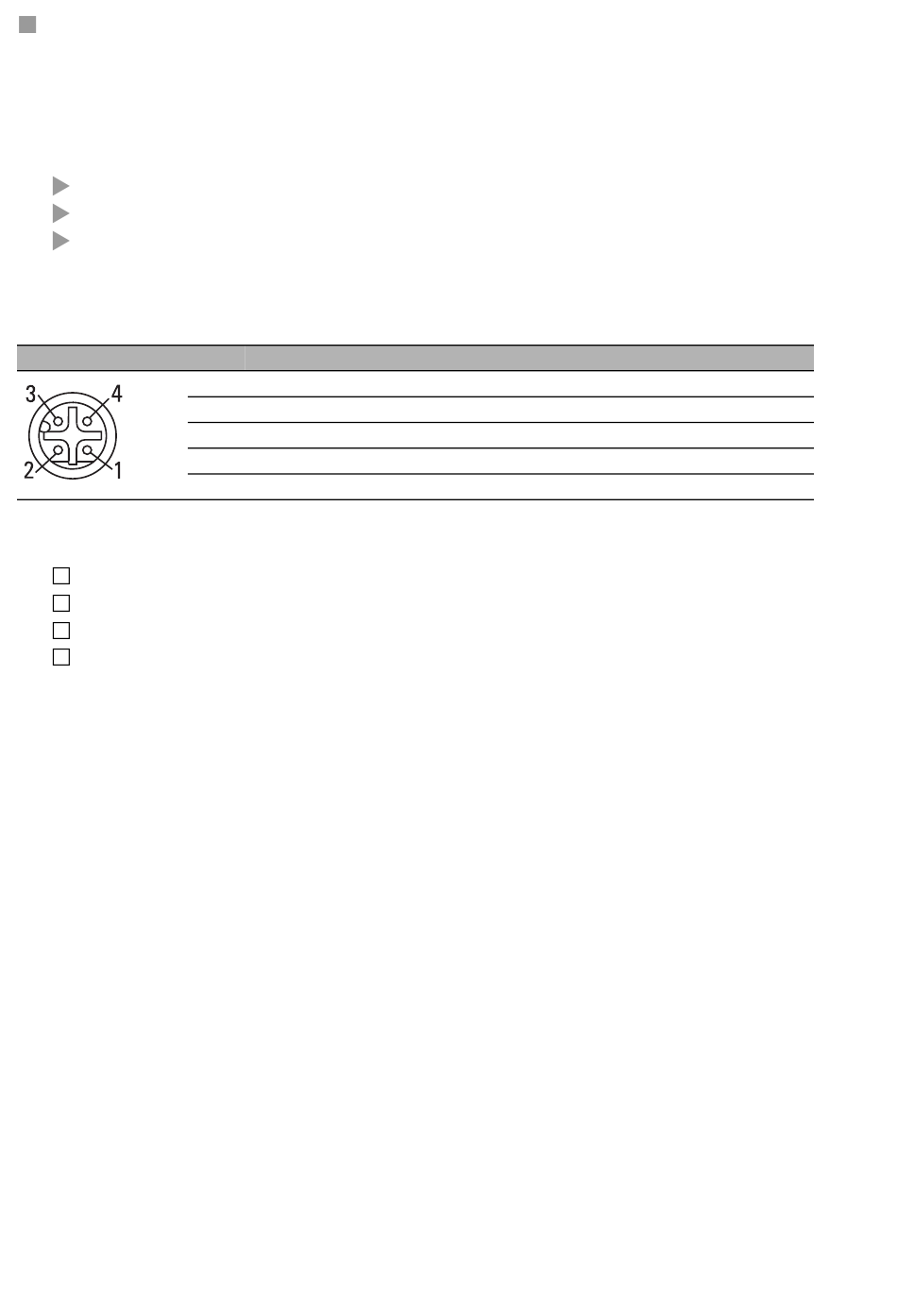

Tab. 6: Pinbelegung einer TP/TX-Schnittstelle (M12-Buchse)
Montieren Sie die Datenleitungen entsprechend Ihrer Anforderungen.
Verwenden Sie ein geschirmtes CAT5-Kabel.
Verwenden Sie einen geschirmten 4-poligen M12-Stecker.
Legen Sie den Schirm des Kabels am Steckergehäuse auf.
Die Patchkabel zum Betrieb des Gerätes sind in der folgenden Abbildung
dargestellt.
16
Pin Funktion
1 TD+ Transmit Data +
2 RD+ Receive Data +
3 TD- Transmit Data -
4 RD- Receive Data -
Gehäuse: Schirm
