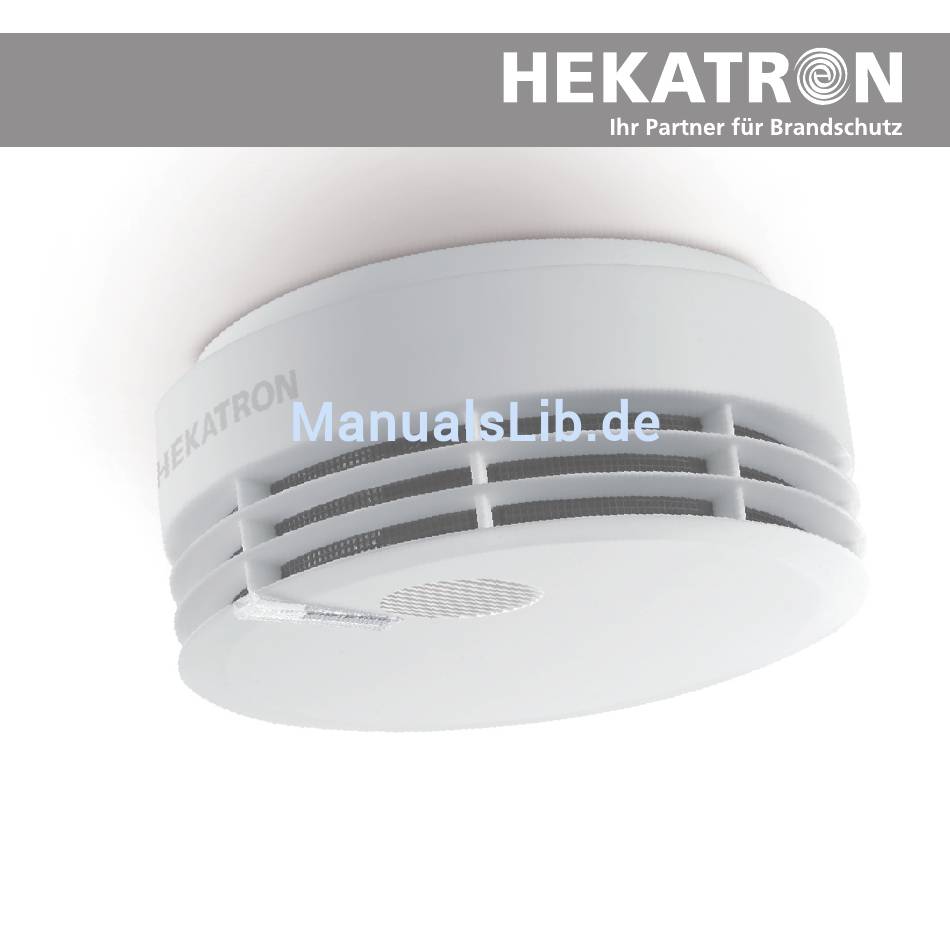

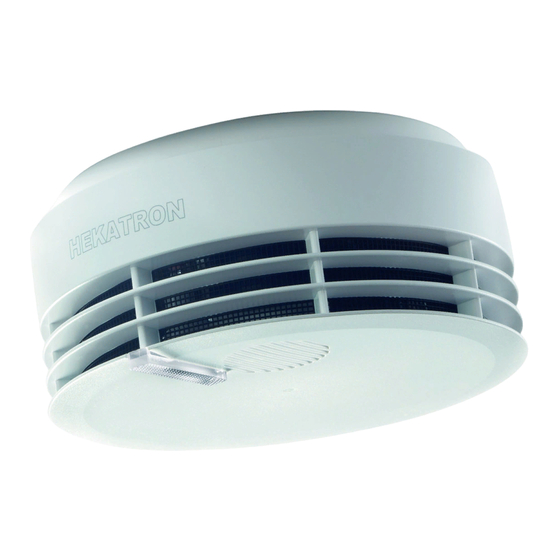

- Seite 1 Montageanleitung Genius Hx ® (7002594 MA Genius Hx - Ausgabe 14.01.2011) ®...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Allgemeine Informationen ..............4 2. Sicherheitshinweise................5 . Warnhinweise ..................6 4. Was tun wenn’s brennt? ..............7 5. Eigenschaften des Genius Hx ............8 ® 6. Montageort und Projektierung ............10 7. Installation des Rauchwarnmelders ........... 1 8. -
Seite 4: Allgemeine Informationen
Wird im Falle einer Brand- oder Raucherkennung eine Alarmweiterleitung zur Feuerwehr gewünscht oder sogar gefordert, muss eine Brandmelde- zentrale nach DIN 14675 eingesetzt werden. Hekatron haftet nicht für Aufwände und Kosten, welche durch das Alarmieren einer hilfeleistenden Stelle, wie zum Beispiel Wachdienst oder Feuerwehr, entstehen können. -
Seite 5: Sicherheitshinweise
Die richtige Montage des Rauchwarnmelders und die Einhaltung der Wartungs- und Pflegehinweise sind für den reibungslosen Betrieb des Rauchwarnmelders erforderlich. Hekatron empfiehlt Planung, Einbau, Inbetriebnahme und Wartung gemäß der DIN EN 14676. Lesen Sie vor der Montage und Inbetriebnahme des Rauchwarnmelders... -
Seite 6: Warnhinweise
3. Warnhinweise Montieren Sie den Rauchwarnmelder erst nach Abschluss aller Arbeiten (Umbau, Renovierung, usw.). Sind Rauchwarnmelder vor Beginn der Arbeiten bereits installiert worden, müssen sie entweder entfernt oder abgedeckt werden. Die demontierten Rauchwarnmelder müssen während der Arbeit vor Staub oder ähnlichem geschützt werden (z.B.: in Plastiktüte aufbewahren). Wichtig: Nach Abschluss aller Arbeiten müssen die Rauchwarn- melder wieder montiert bzw. -
Seite 7: Was Tun Wenn's Brennt
4. Was tun wenn’s brennt? 1. Menschen retten ■ Warnen Sie Ihre Mitbewohner ■ Verlassen Sie sofort den Raum/das Gebäude und schließen Sie auf ihrem Weg nach draußen alle Türen, um eine schnelle Rauch- und Brandausbreitung zu verhindern. ■ Halten Sie sich bei dichtem Rauch nahe dem Boden auf. ■... -
Seite 8: Eigenschaften Des Genius Hx
5. Eigenschaften des Genius Hx ® ■ Automatische Betriebsbereitschaft Nach dem Eindrehen in den Sockel geht der Rauchwarnmelder auto- matisch in Betrieb. ■ Alarmspeicher Hatte der Rauchwarnmelder einen Alarm, wird dieser über die LED optisch angezeigt bis er quittiert wird. -
Seite 9: Verschmutzungsprognose
■ Verschmutzungsprognose Der Rauchwarnmelder errechnet aus dem bisherigen Verschmutzungs- grad, wie lange er bei gleichbleibender Verschmutzung noch sicher betrieben werden kann. ■ Aktive Serviceprognose Beim Funktionstest wird automatisch die Verschmutzungsprognose erstellt. Ist die Prognose größer 15 Monate wird der Test positiv bestätigt. ■... -
Seite 10: Montageort Und Projektierung
In einigen Bundesländern wird bereits die Ausstattung mit Rauchwarn- meldern in diesen Räumen und dem Fluchtweg gefordert. Nähere Infor- mationen zu den gesetzlichen Vorgaben finden Sie unter www.hekatron.de. Für die optimale Ausstattung montieren Sie in alle Zimmer und Flure mindestens einen Rauchwarnmelder. - Seite 11 Der Rauchwarnmelder überwacht eine Fläche von 60 m² bei einer Raumhöhe von max. 6 m. Er muss möglichst in der Zimmermitte an der Decke montiert werden. Es sind laut DIN 14676 mindestens 0,5 m Abstand zu allen Einrichtungs- gegenständen an der Decke und zu den Wänden einzuhalten. Als Einrichtungsgegenstände zählen auch getaktete Stromversorgungen wie z.B.
-
Seite 12: Anordnung Von Rauchwarnmeldern In Fluren Und Gängen Und In Besonderen Raumgeometrien
6.1 Anordnung von Rauchwarnmeldern in Fluren und Gängen und in besonderen Raumgeometrien In Fluren und Gängen mit einer max. Breite von m, darf der Abstand zwischen zwei Rauchmeldern max. 15 m betragen. Der Abstand zur Stirnseite eines Flures darf nicht mehr als 7,5 m betragen. geradliniger Flur oder Gang rechtwinkliger Flur oder Gang in großen Fluren und Gängen... -
Seite 13: Installation Des Rauchwarnmelders
7. Installation des Rauchwarnmelders Hekatron empfiehlt für eine sichere und dauerhafte Verbindung die Schraub/Dübel-Montage. Schraub/Dübel-Montage: Verwenden Sie für die Montage des Rauchwarnmelders das mitgelieferte Befestigungsmaterial. Werden andere Schrauben eingesetzt, dürfen diese nicht mehr als 5 mm in den Sockel hineinragen. -
Seite 14: Einlochmontage
Betrieb und führt einen Funktionstest durch. * Das Klebepad hat ausschließlich die Funktion eines Verdrehschutzes beim Einsetzen/Entnehmen des Rauch- warnmelders. Für die Klebemontage muss das Klebepad für Rauchwarnmelder Genius H und Genius Hx ® ® separat dazubestellt werden (siehe Punkt 17 Bestelldaten). - Seite 15 Zweilochmontage 1. Die Stelle für die Löcher an der Decke anzeichnen und bohren. 2. Die Dübel in die Löcher stecken. . Den Sockel an die Decke halten. 4. Den Sockel an die Decke schrauben. 5. Den Melder auf den Sockel setzen. (Der Prüftaster des Rauchwarnmelders muss bündig über dem Langloch im Sockel sein) 6.
-
Seite 16: Diebstahl- Und Entnahmeschutz (Zubehör)
8. Diebstahl- und Entnahmeschutz (Zubehör) Zur Sicherung des Rauchwarnmelders gegen die Entnahme durch Unbefugte kann ein Entnahmeschutz in Form einer Plombe an Melder und Sockel angebracht werden. Die Plombe wird am Melder in der Gehäusewandöffnung befestigt. Plomben müssen separat zum Melder bestellt werden (siehe Punkt 17 Bestelldaten). - Seite 17 . Nach dem Anbringen der Plombe muss die Öffnung komplett verschlossen sein. 4. Um die Plombe wieder zu entfernen, drehen Sie sie mit einem Schrauben- dreher um 90°. Dadurch schert der Kopf der Plombe ab und Sie können den Melder wie gewohnt aus dem Sockel drehen.
-
Seite 18: Betriebs- Und Warnsignale
9. Betriebs- und Warnsignale Bei funkvernetzten Rauchwarnmeldern beachten Sie bitte die Montage- anleitung Funkmodule Basis/Pro (Art.-Nr. 7002707). 9.1 Brandalarm Hupe Ursache Was ist zu tun alternierendes blinkt jede Rauch wurde Gebäude verlassen lautes Hupen Sekunde detektiert Doppelblinken Alarmspeicher, Umgebung nach möglichen alle 48 Sek. -
Seite 19: Signalisierung In Der Nacht (22 Uhr Bis 6 Uhr Mez*)
9.3 Signalisierung in der Nacht (22 Uhr bis 6 Uhr MEZ*) Hupe Ursache Was ist zu tun blinkt alle Normalbetrieb ---- 48 Sek. gedimmt 1 x alle 48 Sek. Blinkt alle 8 Sek. Störung Rauchwarnmelder durch Neuen ersetzen. Quittieren durch drücken der Prüftaste. * Mitteleuropäische Winterzeit 9.4 Signalisierung nach Quittierung Hupe... -
Seite 20: Funktionen Des Prüftasters
Betrieb und führt einen Selbsttest durch. Entfernt man ihn aus dem Sockel, so schaltet sich der Rauchwarnmelder nach 5 Minuten aus. Wird der Genius Hx während eines Alarms aus dem Sockel genommen, so wird ® der Alarm stumm geschalten (siehe auch Eigenschaften des Genius Hx ® - Stummschaltung). -
Seite 21: Wartung Und Pflege
12. Wartung und Pflege Um die Funktionssicherheit des Melders gewährleisten zu können, ist entsprechend der DIN EN 14676 mindestens einmal jährlich eine Wartung durchzuführen. Gehen Sie hierbei folgendermaßen vor. Entstauben Sie bei Bedarf den Melder mit einem weichen Tuch. Entfernen Sie bei Bedarf Verschmutzungen mit einem feuchten Lappen. -
Seite 22: Entsorgungshinweis
Der Verkäufer erstattet auf jeden Fall das Briefporto für den Rück- versand Ihrer Altbatterie. Die Kosten für die Entsorgung hat Hekatron durch das Abführen der EAR-Gebühr für Sie übernommen. Der Rauchwarnmelder wird unter den strengen Kriterien des Qualitäts- und Umweltmanagementsystems gemäß... -
Seite 23: Technische Daten
14. Technische Daten VdS-Anerkennung DIN EN 14604/G-Nummer G210149 EG-Konformitätszertifikat 0786-CPD-20850 Akustischer Alarm Schalldruck über 85 dB ( m) Akustische Alarmwahrnehmung Frequenzoptimierung für menschliches Gehör Anwendungsbereich Nach DIN 14676 erweiterter Anwendungsbereich in schwierigen Umgebungsbedingungen wie z.B. frostfreien Kellern und Dachböden und in Treppenhäusern Bedienung Über Prüftaster... - Seite 24 Batterielebensdauer Melder typisch 10 Jahre Batterielebensdauer Funkmodul typisch 10 Jahre Automatische Selbstüberwachung Automatische Anpassung bei Temperatur- mittels Temperatursensor schwankungen Aktive Verschmutzungsnachführung Alarmspeicher Aktive Verschmutzungsprognose Ja, Signalisierung bei Prüftasterbetätigung Diebstahlschutz optional mittels Plombe (Zubehör) Optische Entnahmeerkennung optional mittels Plombe (Zubehör) integrierte Schnittstelle*** für Funkmodule Basis oder Pro Lagertemperatur -10°C bis +60°C...
- Seite 25 Abmessungen Höhe/Durchmesser 48 mm x 104 mm Gewicht ohne Sockel ca. 14 g Gewicht Sockel ca. 28 g Einlochmontage/Zweilochmontage/Kleben Ja/Ja/Ja RoHS/WEEE konform Umweltkonforme Entsorgung über EAR geregelt * Von 22:00 bis 06:00 Uhr mitteleuropäische Winterzeit. ** Aus Gründen der Sicherheit ist für den Rauchwarnmelder eine ununterbrochene Spannungsversorgung notwendig. *** Die Schnittstelle liegt unter einer Abdeckung im Melder.
- Seite 26 Batteriestandzeit Die Standzeit von typisch 10 Jahren wird unter folgenden Bedingungen erreicht: Stand Alone: Der Rauchwarnmelder muss spätestens ein Jahr nach der Produktion in Betrieb genommen werden. Pro Jahr dürfen zwölf Funktionstests gemacht werden und es darf pro Jahr ein Vollalarm für 90 Sekunden anstehen. Funkvernetzt: Gleich wie Stand Alone plus zusätzlich dürfen eine Inbetriebnahme und zwei Reichweitentests während der gesamten Laufzeit und ein Linientest pro...
-
Seite 27: Genius H ® Und Genius Hx Und 10 Jahres Gerätegarantie
® ® Nutzung keine Fehlalarme auftreten. Es gelten die Genius-Garantie-Bedingungen. Die Genius-Garantie-Bedingungen finden Sie im Internet unter www.hekatron.de in der Rubrik Rauchwarnmelder. 16. Garantieabwicklung Zur Garantieabwicklung muss zwingend ein Rücklieferschein und ein Fehler- bildprotokoll durch den Handel/Bezugsquelle bei Hekatron angefordert werden. -
Seite 28: Bestelldaten
17. Bestelldaten Bezeichnung Bestellnummer Genius Hx-N Rauchwarnmelder Hekatron in neutraler Verpackung 1-5000002-01-xx Genius Hx-G Rauchwarnmelder Hekatron in gestalteter Verpackung 1-5000002-05-xx FM Basis Funkmodul Basis 1-5200001-01-xx FM Pro Funkmodul Pro 1-5200001-02-xx Plombenset Plombenset Genius H/Hx VE2 gr (2 Stück) 1-410000-01-xx Klebepadset Klebepadset Genius H/Hx 10 (10 Stück) 1-4100001-01-xx Klebepadset Klebepadset Genius H/Hx 100 (100 Stück) - Seite 32 Hekatron Vertriebs GmbH Brühlmatten 9 D-79295 Sulzburg Ein Unternehmen der rs-info@hekatron.de Securitas Gruppe Schweiz www.hekatron.de...
