Parallele Schnittstelle
Bei der parallelen Schnittstelle der CPU-FTC handelt es sich um einen AMPLIMITE-
SLIMLINE-DB-25-Anschluss (weiblich).
13
25
Parallele Schnittstelle

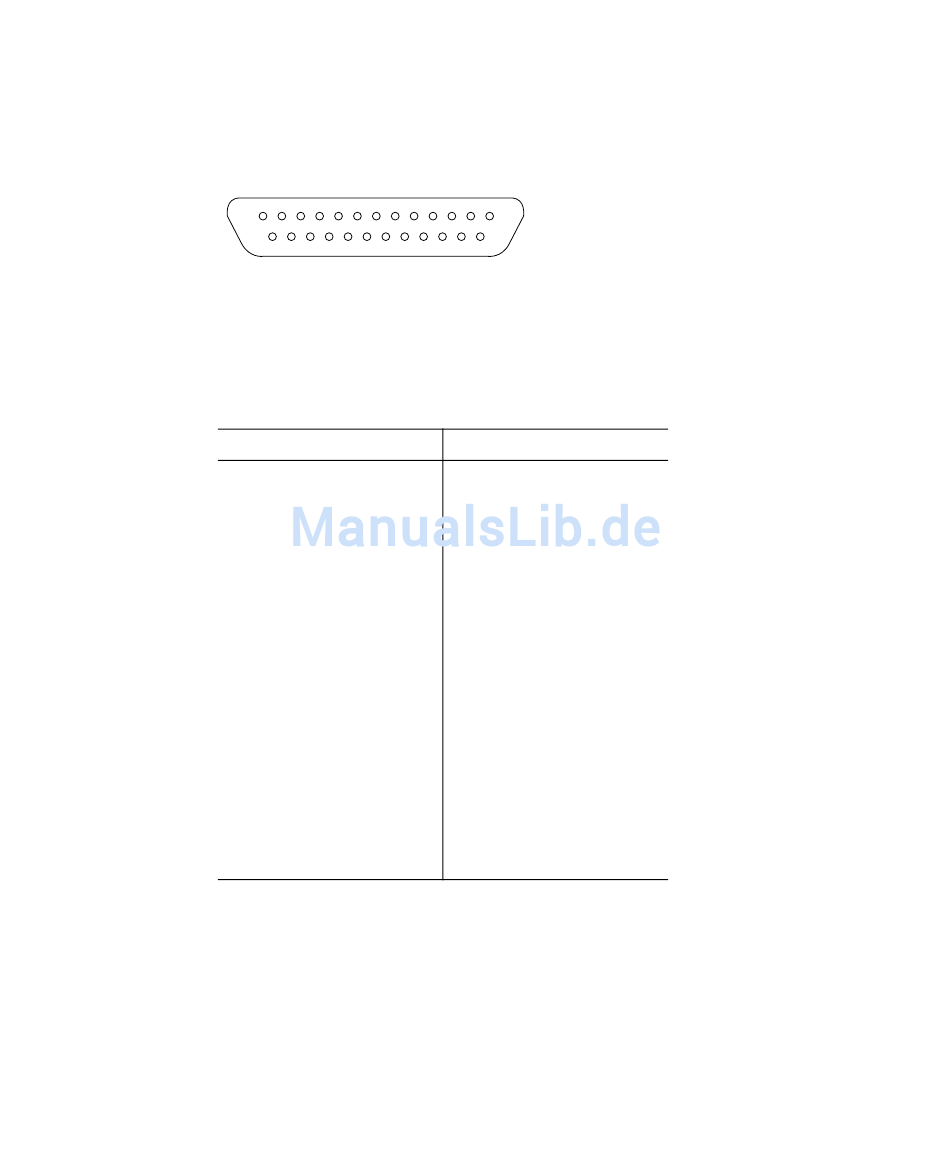

ABBILDUNG 5-32
Pin-Belegung der parallelen Schnittstelle, CPU-RTC
TABELLE 5-21
Pin Signal
1 STB
2 PD0
3 PD1
4 PD2
5 PD3
6 PD4
7 PD5
8 PD6
9 PD7
10 ACK
11 BUSY
12 PE
13 SLCT
1
14
Pin Signal
14 AFD
15 ERR
16 INIT
17 SLIN
18 DGND
19 DGND
20 DGND
21 DGND
22 DGND
23 DGND
24 DGND
25 DGND
