SMC EX500-GAB1-X1 Bedienungsanleitung Seite 9

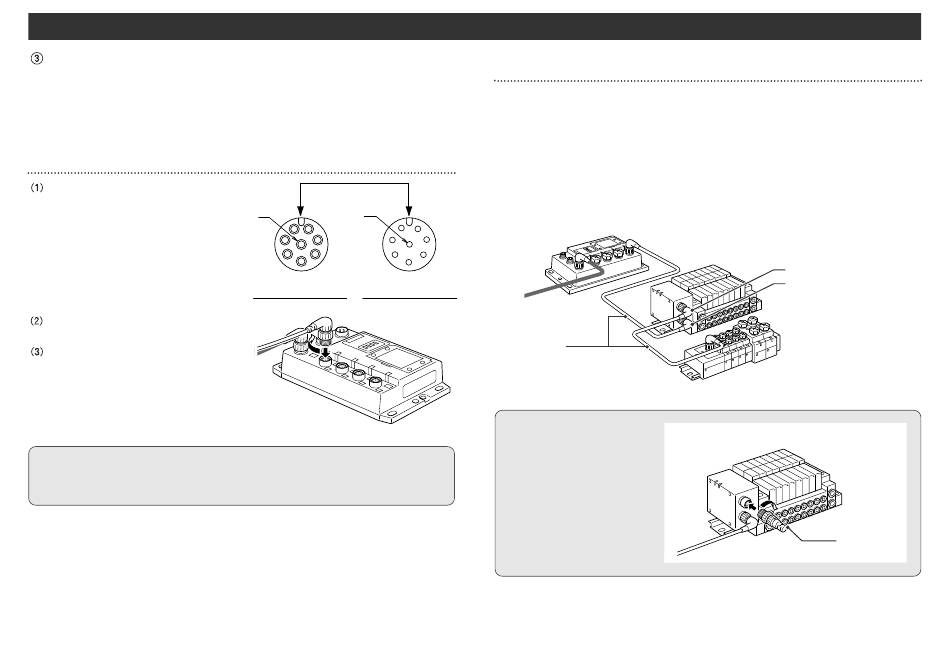

Verdrahtung (Forts.)
Abzweigverdrahtung (Verdrahtung zu den Kommunikationsanschlüssen)
Bei der Verdrahtung mit Magnetventilen oder Eingangsgeräten das Abzweigkabel mit
M12- Anschluss an den Kommunikationsanschlüssen A - D anschließen.
Es gibt zwei Arten von Kabeln, die sich in der Form des Steckers unterscheiden ----
gerader und abgewinkelter Stecker. Da jedes Kabel einen Stromversorgungsleiter
enthält, müssen die Magnetventile bzw. Eingangsgeräte nicht einzeln mit Strom
versorgt werden.
Kabelanschluss
Die Anschlussnut mit dem Anschluss
(Buchse) der Gateway-Einheit ausrichten
und das Kabel (Stecker) anschließen.
Die kabelseitige Sicherungsmutter von
Hand im Uhrzeigersinn anziehen.
Prüfen, ob der Anschluss fest angezogen
ist.
Anmerkung
An jedem nicht verwendeten Anschluss der Gateway-Einheit einen Wasserschutzkappe
anbringen. Durch die Verwendung geeigneter Kappen kann eine Gehäuseschutzklasse
IP65 erreicht werden. (Anzugsdrehmoment: 0,1 Nm für M12)
14
8
8
1 2
2 1
7 3 3
6 4 4
5 5
Pin-Belegung Anschlussbuchse Pin-Belegung Anschlussstecker
Konfiguration Gateway-Einheit – Mehrwegeventil – Mehrfachanschlussplatte
Eingangseinheit
Es sind zwei Kommunikationsanschlüsse in der SI-Einheit bzw. ein Kommunikations-
anschluss in der Eingangseinheit installiert.
Am Kommunikationsanschluss (C2) bzw. (1) der SI-Einheit das Abzweigkabel mit M12
Anschluss vom Gateway anschließen. Am Kommunikationsanschluss (C1) bzw. (0) das
Abzweigkabel mit M12 Anschluss von der Eingangseinheit anschließen.
Am Kommunikationsanschluss der Eingangseinheit das Abzweigkabel mit M12
Anschluss von der SI-Einheit anschließen.
Gateway-Einheitt
7
6
Verzweigungskabel
mit M12 Anschluss
Anmerkung
Wenn am Anschluss (C1) bzw.
(0) der SI-Einheit kein Eingangs-
gerät angeschlossen ist, diesen
Anschluss mit einem
Blindstecker verschließen.
Mehrfachanschlussplattenventil mit SI-Einheit
(für Ventilserie SV/VQC)
Anschluss (C1) / (0)
Anschluss (C2) / (1)
Eingangseinheit Mehrfachanschlussplatte
Mehrfachanschlussplattenventil mit SI-Einheit
(für Ventilserie SV/VQC)
Anschlussstecker
15
