13.5 MONTAGE EAS-BAUTEILE

Elektronische Abbrandsteuerung EAS - zusätzliche Bauteile am KSO
Bauteil
Getriebemotor
Thermoelement
Türkontaktschalter
Busleitung, Thermoleitung und
Türkontaktleitung
Montage Türkontaktschalter
Der Türkontaktschalter wird am unteren Quersteg der Front mittig montiert. Die notwendigen Schrauben
sind links und rechts der Aussparung montiert. Da die Tür zur Montage der Front demontiert und in
der Höhe neu eingestellt wurde, ist es eventuell notwendig, die Einstellung des Türkontaktschalters
anzupassen.
Die Verbindung zur EAS erfolgt mithilfe der Türkontaktleitung, die über Steckverbindung mit dem
Türkontaktschalter gekoppelt wird.
Arbeitsschritt
1. Abstand Türunterkante bis
Quersteg Front ermitteln
2. Höhe Türkontakt prüfen/
einstellen
3. Senkschrauben
demontieren
4.Türkontakt montieren
36
Einbauort
am Grundrahmen
Einbau oberhalb Feuerungstür
Einbau unterhalb Feuerungstür
Verbindung von der EAS
zum Sockelbereich unter
Grundrahmen
Hinweis
Tür muss in Höhe eingestellt sein.
Der Überstand des Türkontaktschalters
(Rolle oben bis Gusseinleger) muss
ca. 3mm größer sein als die Höhe
Türunterkante bis Quersteg Front.
Zur Einstellung Mutter "K" (SW16) lösen,
Gusseinleger drehen bis gewünschte
Höhe erreicht ist und Einstellung durch
Anziehen der Mutter "K" fixieren.
Der Schalter muss in der abgebildeten
Lage sein, damit sich die Betätigungsrolle
beim Schließen der Tür drehen kann.
Die beiden Senkschrauben aus dem
Quersteg Front unten entnehmen. Tür
öffnen.
Stecker und Kabel durch die Aussparung
im Front-Quersteg nach unten führen und
Türkontaktschalter montieren. Lage des
Schalters (näher zur Front) beachten.
Aufbauanleitung KSO 33 (1.2)
Einbau erfolgt
von Brunner montiert
nach Montage der Front
nach Montage der Front
nach Montage der EAS-Bauteile
und Vorbereitung Sockelblech

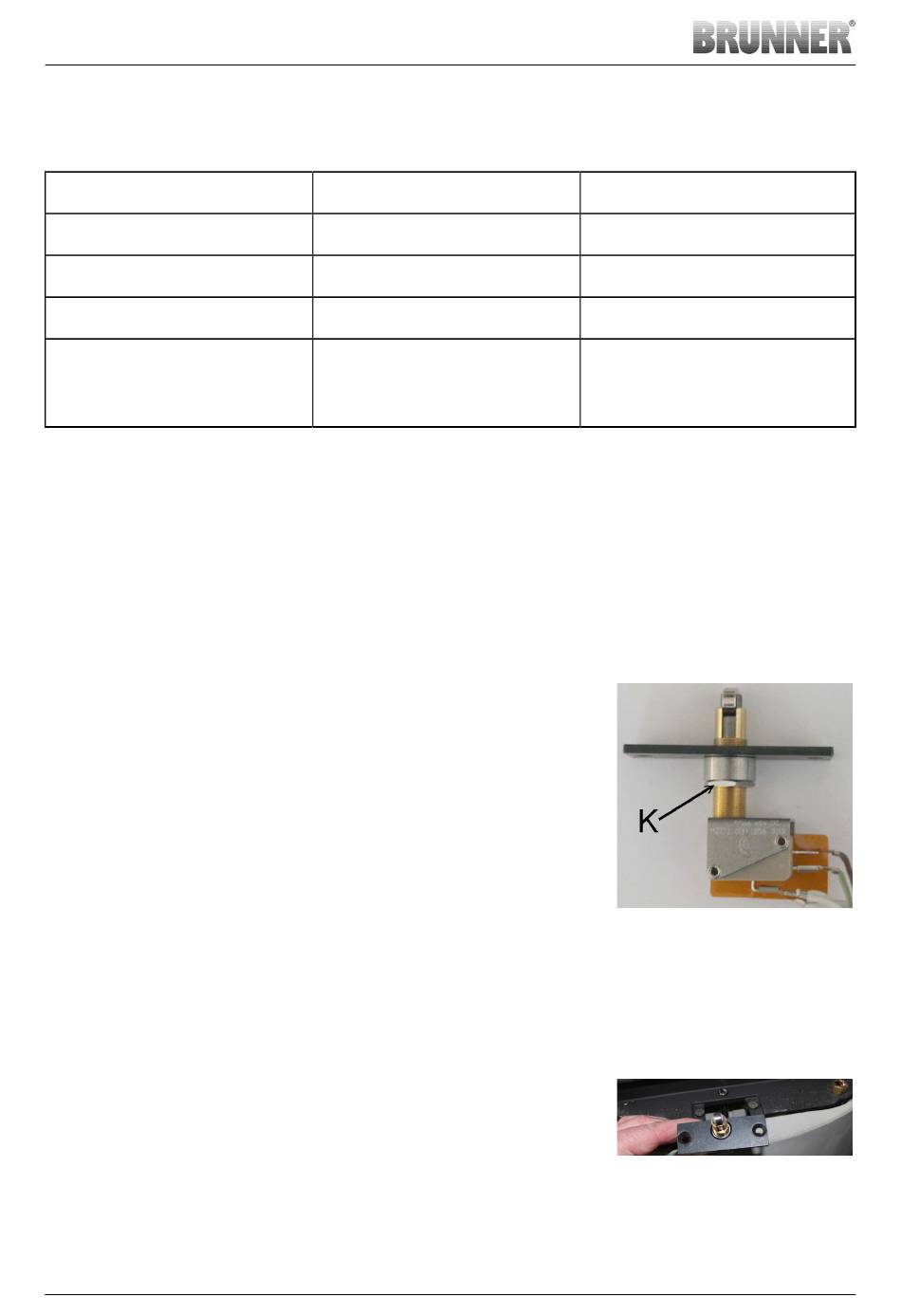

Abb. 43: Türkontaktschalter
Abb. 44: Einsetzen des
Türkontaktschalters in Quersteg
Front
