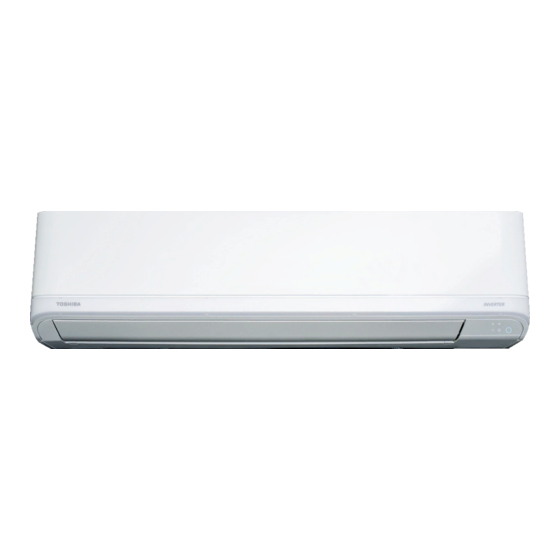

Toshiba RAS-B10J2KVRG-E Bedienungsanleitung
Klimagerät (split-typ)
Vorschau ausblenden
Andere Handbücher für RAS-B10J2KVRG-E:
- Installationsanleitung (19 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Toshiba RAS-B10J2KVRG-E
Inhaltszusammenfassung für Toshiba RAS-B10J2KVRG-E

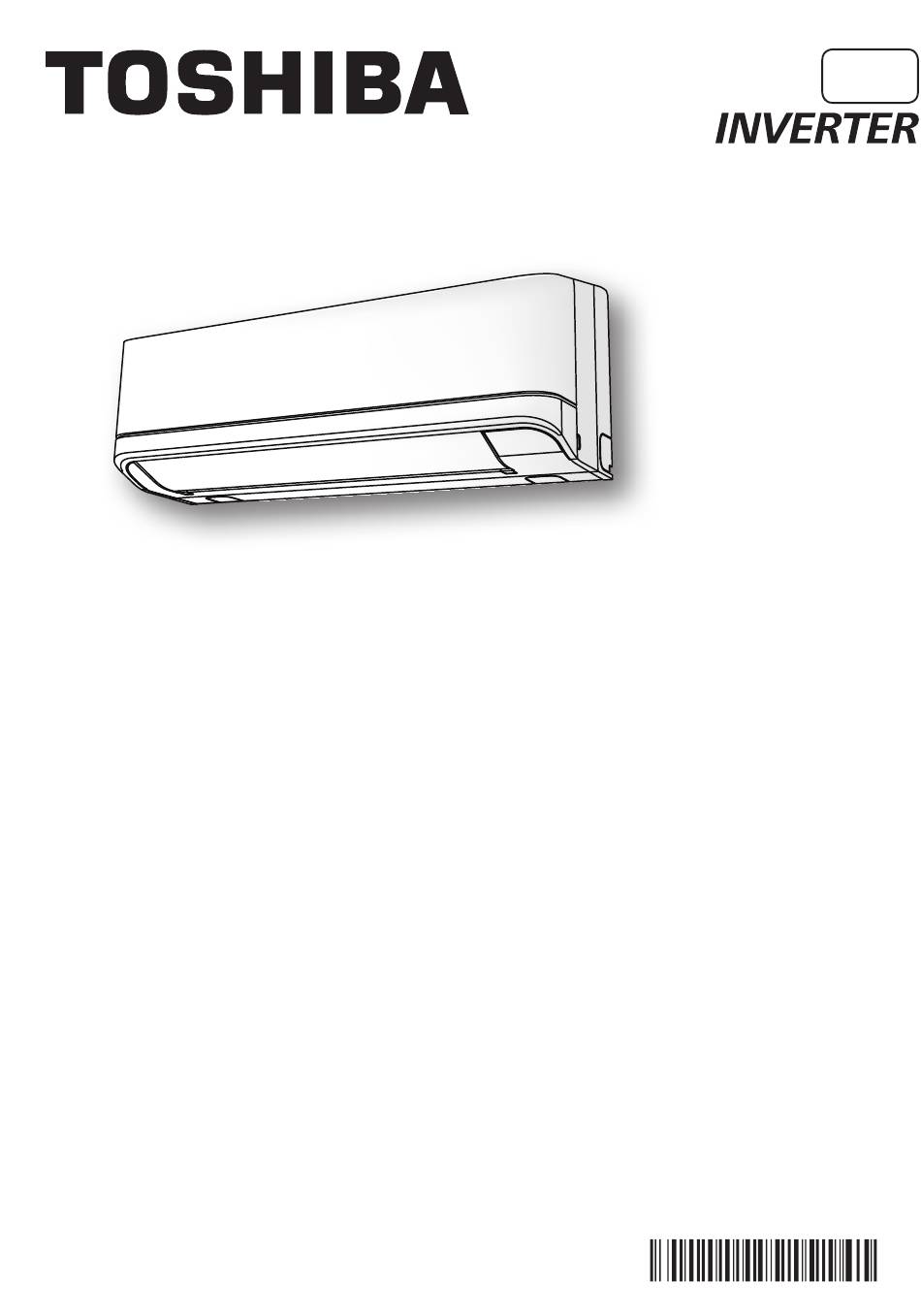

- Seite 1 BEDIENUNGSANLEITUNG KLIMAGERÄT (SPLIT-TYP) Verwendung für die allgemeine Öffentlichkeit Innengerät RAS-B10, 13, 16J2KVRG-E Außengerät RAS-10, 13, 16J2AVRG-E 1122350206...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSVORKEHRUNGEN ................3 ANZEIGE ........................5 VORBEREITUNG DER FENBEDIENUNG ............... 6 AUTOMATIKBETRIEB ..................... 9 KÜHLBETRIEB / HEIZBETRIEB / NUR-VENTILATOR-BETRIEB / ENTFEUCHTUNGSBETRIEB ................10 LUFTMENGE ......................12 Hi-POWER-BETRIEB ..................... 13 ECO-BETRIEB ....................... 14 PLASMAREINIGUNG..................... 15 KOMFORT-SCHLAF-TASTE .................. 16 WOCHENTIMER-BETRIEB ................... 18 BEISPIEL FÜR DIE WOCHENTIMER- VERWENDUNG ........ -
Seite 3: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Lesen Sie die Hinweise in diesem Handbuch sorgfältig Dieses Gerät ist mit R32 befüllt. durch, bevor Sie das Gerät einschalten. ● Bewahren Sie dieses Handbuch derart auf, dass der Bediener es leicht finden kann. ● Lesen Sie die Hinweise in diesem Handbuch sorgfältig durch, bevor Sie das Gerät einschalten. - Seite 4 SICHERHEITSVORKEHRUNGEN (fortsetzung) eine ausführliche Anleitung zur Benutzung des Geräts erhalten haben, und auf eine sichere Art und Weise verstehen, dass die Verwendung mit Gefahren verbunden ist. Kinder dürfen mit dem Gerät nicht spielen. Reinigung und Wartung darf von Kindern nicht ohne Aufsicht durchgeführt werden. ●...
-
Seite 5: Anzeige
ANZEIGE Display des innengeräts Temporärer betrieb Dank dieser Funktion können Sie die 1 Wi-Fi-Zugangì (Weiß) Klimaanlage auch dann bedienen, wenn Sie die 2 ECO (Weiß) Fernbedienung nicht finden können oder die 3 PURE (Weiß) Batterien erschöpft sind. 4 Timer (Weiß) Wenn Sie die Taste RESET drücken, können 5 Betrieb Sie die Klimaanlage ohne Fernbedienung... -
Seite 6: Vorbereitung Der Fenbedienung
VORBEREITUNG DER FENBEDIENUNG Art des Empfangstons Fernbedienung Wenn das Innengerät das Signal der Fernbedienung empfängt, ist der Empfangston zu hören...Bedienung, Änderung ..Stopp PiPi ..Hinweis Sendeteil PiPi Wenn der Hinweiston ertönt, kehrt die Betriebseinstellung zum Bezugspunkt zurück. (Beispiel) Bei der Temperatureinstellung 22°C 23°C 24°C... -
Seite 7: Einlegen Der Batterien
Fernbedienung Einlegen der Batterien Einstellen der Uhrzeit Entfernen Sie die Drücken Sie die Taste CLOCK Abdeckung und legen Sie Mit der Bleistiftspitze drücken. Alkalitrockenbatterien im Format AAA ein Legen Sie die Batterien polrichtig (+) und (-) ein. Stellen Sie den „Tag“ ein Ziehen Sie die Pull the cover to Abdeckung fest zu... -
Seite 8: Überprüfung Des Sende- Und Empfangsvorgangs
Innengerät Schalten Sie die Stromversorgung ein Nach dem Einschalten der Stromversorgung dauert die Betriebsvorbereitung 3 Minuten. Während dieses Zeitraums leuchtet die Betriebsanzeige. Der Kompressor startet aber nicht. Überprüfung des Sende- und Empfangsvorgangs Zeigen Sie mit der Fernbedienung auf das Fernbedienungs-Empfangsmodul am Innengerät. Das korrekte Signal wird durch den Empfangston bestätigt und die Betriebsanzeige leuchtet. -
Seite 9: Automatikbetrieb
AUTOMATIKBETRIEB Das Klimagerät wechselt eigenständig zum Kühl- oder Heizbetrieb. Wenn ertönt, Wenn Sie den automatischen Betrieb starten möchten, wählen Sie ist das der Hinweis, dass die Betriebseinstellung den Bezugspunkt erreicht hat. Seite 6 Die Luftmenge kann beliebig eingestellt werden. Wenn Sie die Temperatur ändern möchten, drücken Sie TEMP. Wenn die Taste einmal betätigt wird, Aufwärts ändert sich die Temperatur um 1°C. -
Seite 10: Kühlbetrieb / Heizbetrieb / Nur-Ventilator-Betrieb / Entfeuchtungsbetrieb
KÜHLBETRIEB / HEIZBETRIEB / NUR-VENTILATOR- BETRIEB / ENTFEUCHTUNGSBETRIEB Die Temperatur und die Luftmenge für den Kühl- und Heizbetrieb können nach Bedarf Kühlen und eingestellt werden. Heizen Wenn ertönt, ist das der Hinweis, dass die Betriebseinstellung den Bezugspunkt erreicht hat. Seite 6 Kühlbetrieb Entfeuchtungsbetrieb Heizbetrieb... - Seite 11 Für die Entfeuchtung wird automatisch eine moderate Kühlleistung eingestellt. Entfeuchtungsbetrieb Wenn Sie die Temperatur ändern möchten, drücken Sie TEMP. Aufwärts Abwärts Beim Erreichen von 24°C PiPi Beim Betätigen ändert sich die Temperatur um 1°C. Wenn sie fortlaufend gedrückt wird, ändert sich die Temperatur fortlaufend. Der verfügbare Einstellungsbereich liegt bei 17°C –...
-
Seite 12: Luftmenge
LUFTMENGE Wenn ertönt, Die Luftmenge ändern, drücken Sie ist das der Hinweis, dass die Betriebseinstellung den Bezugspunkt erreicht hat. Seite 6 Bei jeder Betätigung... Bei der Betätigung während des automatischen Betriebs, Kühlbetriebs und Nur-Ventilatorbetriebs. RICHTUNG DES LUFTSTROMS Drücken Sie : Bewegen Sie die Luftströmungslamellen vertikal in die gewünschte Richtung. -
Seite 13: Hi-Power-Betrieb
Hi-POWER-BETRIEB Nur Raumtemperatur, Luftstrom und Betriebsmodus werden für schnelleres Kühlen bzw. Heizen automatisch gesteuert (nicht im Betriebsmodus DRY (Entfeuchtung) und FAN ONLY (Nur-Ventilator). HOCHLEISTUNGSBETRIEB Hi-POWER wird im Display der Fernbedienung angezeigt. -
Seite 14: Eco-Betrieb
ECO-BETRIEB Wenn der automatische, Kühl- oder Heizbetrieb aktiviert ist, bietet diese Funktion eine automatische Kontrolle für die Einstellung der Raumtemperatur. ECO-BETRIEB wird im Display der Fernbedienung angezeigt. Die eingestellte Temperatur wird automatisch entsprechend angepasst. Die Temperatur wird aber um nicht mehr als 2 Grad Celsius erhöht. -
Seite 15: Plasmareinigung
PLASMAREINIGUNG Die Effizienz des Einfangens von schwebenden Schmutzteilchen in der Luft wird durch Plasmareinigung verbessert. Verunreinigungen wie Bakterien, Gerüche, Rauch, Staub und Viren werden durch die Plasmareinigung eingefangen und unschädlich gemacht. Um die Luft zu reinigen, Plasmareinigung Wenn Sie den Betrieb stoppen ●... -
Seite 16: Timer Aus Während Komfort-Schlaf
KOMFORT-SCHLAF Der Betrieb stoppt automatisch zur voreingestellten Zeit. Wenn 1, 3, 5 oder 9 Stunden ausgewählt sind, wechselt das Gerät zum Komfort-Schlafbetrieb. Die eingestellte Temperatur wird automatisch entsprechend angepasst. Die Temperatur wird aber nicht um mehr als 2 Grad Celsius angehoben oder abgesenkt. -
Seite 17: Zum Abbrechen
Timer ein,Timer aus Beginn und Ende des Betriebs werden über die Zeit festgelegt. Führen Sie die Bedienung durch, nachdem Sie die aktuelle Zeit bei der Fernbedienung eingestellt haben. Seite 7 Zum Einschalten des Timers Zum Ausschalten des Timers Einstellungsbeispiel (Ein-/Aus-Auswahl für den Timer) Für den Start um 6:00 und das Ende um 10:00. -
Seite 18: Wochentimer-Betrieb
WOCHENTIMER-BETRIEB Im WOCHENTIMER können 4 Programme für jeden Tag der Woche eingestellt werden. Die folgenden Parameter können im WOCHENTIMER-Betrieb eingestellt werden. a. Betriebszeit (EIN-Timer für den Start und AUS-Timer für das Ende des Betriebs) b. Betriebsmodus (KÜHLEN, ENTFEUCHTEN, HEIZEN, VENTILATOR, NUR-VENTILATOR) c. - Seite 19 So stellen Sie den WOCHENTIMER ein Drücken Sie , um die WOCHENTIMEREinstellung aufzurufen. Blinkt Drücken Sie , um den gewünschten Tag in der Folge auszuwählen. Die Folge der Tagessymbole wird im Display angezeigt. WEEKLY SUMO SOMODIMIDOFRSA (Ganzer tag) Drücken Sie , um die Programmnummer auszuwählen.
- Seite 20 Drücken Sie zur Auswahl der gewünschten Operation 6Drücken Sie oder , um die gewünschte Temperatur auszuwählen. Die Temperatur kann zwischen 17°C und 30°C eingestellt werden. Drücken Sie , um die gewünschte Ventilatorgeschwindigkeit auszuwählen. Fügen Sie bei Bedarf einen Betriebsschritt hinzu. Drücken Sie zur Verwendung des 8°C-Betriebs.
-
Seite 21: So Deaktivieren Sie Den Wochentimer-Betrieb
Bearbeiten des Wochentimer-Programms Seite 19 zu bearbeiten, befolgen Sie Um das Programm nach der Bestätigung der Wochentimer-Einstellung auf die Schritte 1 - 3. Drücken Sie Der Wochentag und die Programmnummer das aktuellen Tags werden angezeigt. Drücken Sie , um den Wochentag auszuwählen, und drücken Sie , um die zu bestätigende Programmnummer auszuwählen. -
Seite 22: So Löschen Sie Programme
So löschen Sie Programme Das jeweilige Programm Drücken Sie Der Wochentag und die Programmnummer werden angezeigt. Wählen Sie den Tag, für den Sie das Programm löschen möchten. Drücken Sie , um die zu löschende Programmnummer auszuwählen. Drücken Sie Der EIN- oder AUS-Timer wird gelöscht und das Display blinkt. Drücken Sie , um das Programm zu löschen. -
Seite 23: Beispiel Für Die Wochentimer- Verwendung
BEISPIEL FÜR DIE WOCHENTIMER- VERWENDUNG Wohnzimmer (Beispiel 1) Aufstehen Zurück nach Hause 6:00, EIN, Modus : 16:00, EIN, Modus : Kühlen, Automatisch, 26°C, 25°C, Ventilator : Automatisch, Ventilator : Niedrig, ECO Hi-POWER MO-FR 8:00, AUS 22:00, AUS Aufenthalt im Ins Bett gehen Freien Kein Programm eingestellt, Steuerung durch Benutzer... -
Seite 24: Wohnzimmer Mit Starker Abkühlung (Beispiel 2) (Nonstop-Klimabetrieb)
BEISPIEL FÜR DIE WOCHENTIMER- VERWENDUNG (fortsetzung) Wohnzimmer MON-FRE 23°C 24°C ON+HI-POWER ON+ECO SON und SAM 22°C 24°C Wohnzimmer mit starker Abkühlung (Beispiel 2) (Nonstop-Klimabetrieb) Zurück nach Hause, Ins Bett gehen, geeignete Geschwindigkeits-steigerung Temperatur halten und auf bevorzugte Temperatur mit Energiesparen durch Hi-POWER-Funktion. -
Seite 25: Wohnzimmer Mit Starker Abkühlung (Nonstop-Klimabetrieb)
BEISPIEL FÜR DIE WOCHENTIMER- VERWENDUNG (fortsetzung) Wohnzimmer mit starker Abkühlung Einstellung Timer Uhrzeit 7:00 6:00 6:00 6:00 6:00 6:00 Modus Heizen Heizen Heizen Heizen Heizen Heizen PG-1 Temperatur 23°C 23°C 23°C 23°C 23°C 23°C Ventilator Niedrig Niedrig Niedrig Niedrig Niedrig Niedrig Zusatzbedienung Timer... - Seite 26 BEISPIEL FÜR DIE WOCHENTIMER- VERWENDUNG (fortsetzung) Schlafzimmer (Beispiel 3) Mehr Mehr Energieeinsparung Geschwindigkeitserhöhung Energieeinsparung durch ECO-Funktion angepasst an gewünschte Hi-POWER aufheben durch ECO-Funktion mit bevorzugter Temperatur mit Hi- für normalen Betrieb mit bevorzugter Temperatur. POWERFunktion. zum Energiesparen. Temperatur. 2:00, EIN, 22:00, EIN, 2:00, EIN, 21:00, EIN, Modus : Kühlen,...
-
Seite 27: Speicher-Betrieb
SPEICHER-BETRIEB Stellen Sie den gewünschten Betriebsmodus zur späteren Verwendung ein. Die Einstellung wird gespeichert und kann später bei Bedarf verwendet werden. SPEICHER-BETRIEB Wählen Sie den bevorzugten Betrieb. Halten Sie 3 Sekunden lang gedrückt, um die Einstellung zu speichern. Die Markierung P wird angezeigt. Drücken Sie , um den Speicherbetrieb aufzurufen. -
Seite 28: Leistungsauswahl Und Geräuschloser Betrieb (Außengerät)
LEISTUNGSAUSWAHL UND GERÄUSCHLOSER BETRIEB (AUßENGERÄT) Power-Auswahl ( Diese Funktion wird verwendet, wenn der Schutzschalter auch mit anderen elektrischen Geräten verbunden ist. Sie beschränkt die maximale Spannung und den Stromverbrauch auf 100 %, 75 % oder 50 % über die LEISTUNGS- AUSWAHL. -
Seite 29: Kamin Und 8°C Heizbetrieb
KAMIN UND 8°C HEIZBETRIEB Kaminbetrieb ( Der Ventilator des Innengeräts bläst kontinuierlich bei ausgeschalteter Heizfunktion, um Wärme von anderen Wärmequellen im Zimmer zu verteilen. Es gibt drei Einstellparameter: Standardeinstellung > Kamin 1 > Kamin 2 Kamin 1: Während des Thermo aus-Zeitraums läuft das Gebläse des Innengerätes mit der gleichen Drehzahl weiter, die zuvor vom Endbenutzer ausgewählt wurde. -
Seite 30: Anpassung Der Anzeigenhelligkeit
ANPASSUNG DER ANZEIGENHELLIGKEIT Diese Funktion wird verwendet, wenn die Helligkeit der Anzeigeleuchte verringert werden muss oder sie ausgeschaltet werden soll. ANPASSUNG DER ANZEIGENHELLIGKEIT Während des Betriebs (Auto, Kühlen, Heizen oder Gebläse) 5 Sekunden lang gedrückt halten. Erhöhen Drücken oder um die Helligkeit anzupassen oder Verringern auszuschalten. -
Seite 31: Selbstreinigungsbetrieb
SELBSTREINIGUNGSBETRIEB (NUR KÜHL- UND ENTFEUCHTUNGSBETRIEB) Der Selbstreinigungsbetrieb wird nach Betriebszeiten von 10 Minuten oder länger gestartet. Um den Entfeuchtungsvorgang im Inneren während des Betriebs zu stoppen, drücken Sie noch 2 mal. innerhalb von 30 Sekunden. Nachdem Sie den Selbstreinigungsbetrieb im Inneren über die Fernbedienung gestoppt haben und wenn Sie das Klimagerät unmittelbar danach bedienen, kann sich der nächste Vorgang verzögern. -
Seite 32: Wenn Die Anzeige Des Innengeräts Blinkt
WENN DIE ANZEIGE DES INNENGERÄTS BLINKT Schalten Sie die Stromversorgung aus, nach 30 Sekunden wieder ein und prüfen Sie den Betrieb des Geräts Wenn die Anzeige wieder blinkt, sind eine Inspektion und Reparatur erforderlich Um eine schnelle Reparatur durchzuführen, überprüfen Sie den Status des Klimageräts gemäß den folgenden Schritten und geben Sie die Informationen unten (1) - (3) an den Händler weiter. -
Seite 33: Neustartautomatik
NEUSTARTAUTOMATIK Dieses Produkt wurde so entwickelt, dass es nach einem Stromausfall automatisch im gleichen Betriebsmodus wie vor dem Stromausfall neu startet. Bei der Auslieferung des Produkts ist die Funktion für den automatischen Neustart standardmäßig aktivieren. Deaktiviert Sie sie bei Bedarf. So deaktivieren Sie die Neustartautomatik 1 Halten Sie den Schalter für den provisorischen Betrieb am Innengerät 3 Sekunden lang gedrückt, um den Vorgang aufzuheben... -
Seite 34: Fernbedienung A-B Wahl
FERNBEDIENUNG A-B WAHL Werden 2 Klimageräte installiert, muss die Fernbedienung für jedes Innengerät getrennt werden. Fernbedienung B-Installation. 1. Drücken Sie am Innengerät die Taste RESET, um das Klimagerät anzustellen. 2. Richten Sie die Fernbedienung auf das Innengerät. 3. Halten Sie die Taste auf der Fernbedienung mit der Spitze eines Bleistifts gedrückt. - Seite 35 1122350206...
