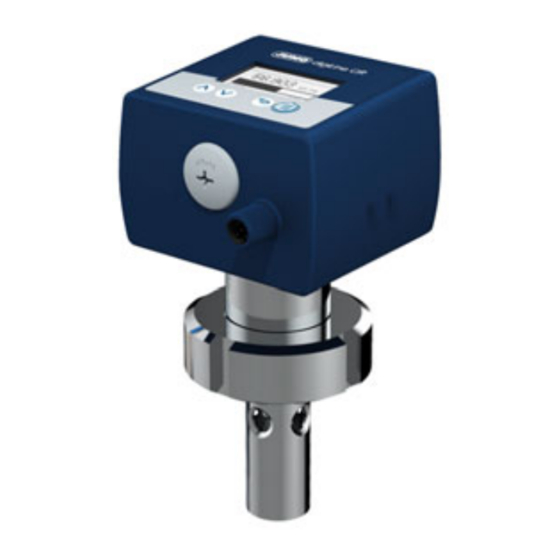

JUMO digiLine CR Betriebsanleitung
Intelligente elektronik mit io-link-schnittstelle für konduktive leitfähigkeitssensoren
Vorschau ausblenden
Andere Handbücher für digiLine CR:
- Betriebsanleitung (72 Seiten) ,
- Schnittstellenbeschreibung (50 Seiten) ,
- Betriebsanleitung (94 Seiten)
Verwandte Anleitungen für JUMO digiLine CR
Inhaltszusammenfassung für JUMO digiLine CR
- Seite 1 JUMO digiLine CR Intelligente Elektronik mit IO-Link-Schnittstelle für konduktive Leitfähigkeitssensoren Betriebsanleitung 20276340T90Z000K000 V2.00/DE/00691448...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitshinweise ..........7 Sicherheitszeichen . - Seite 4 Kalibriervoreinstellungen............45 Kalibrieren des JUMO digiLine CR mit IO-Link-Schnittstelle ......45 Kalibrierung über die lokale Bedienung bei Geräteausführungen mit Display .
- Seite 5 Inhalt 13.4 IO-Link-Schnittstelle ............73 13.4.1 SIO-Modus (Schaltausgänge).
- Seite 6 Inhalt...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise 1 Sicherheitshinweise Sicherheitszeichen 1.1.1 Warnende Zeichen GEFAHR! Dieses Zeichen weist darauf hin, dass ein Personenschaden durch Stromschlag eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. WARNUNG! Dieses Zeichen in Verbindung mit dem Signalwort weist darauf hin, dass ein Personenschaden eintre- ten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. -
Seite 8: Bestimmungsgemäße Verwendung
Daher sind immer vom Gerät unabhängige Sicherheitseinrichtungen vorzusehen und Einstellungen nur von Fachpersonal durchzuführen. VORSICHT! JUMO Sensoren mit digiLine-Elektronik müssen korrekt kalibriert sein, sonst kann es zu Mess- fehlern kommen. Qualifikation des Personals Diese Anleitung enthält die erforderlichen Informationen für den bestimmungsgemäßen Gebrauch des darin beschriebenen Gerätes. -
Seite 9: Warenannahme, Lagerung Und Transport
• Beschreibung der Anwendung • Beschreibung des aufgetretenen Fehlers Das Reparatur-Begleitschreiben ist im Internet auf www.jumo.de unter der Rubrik Service & Support wie folgt verlinkt: Produktservice > Reparaturdienst > Elektroden-Rücksendung 2.3.2 Erklärung zur Dekontamination Als zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist JUMO verpflichtet, alle Wa- reneingänge von mediumsberührten Produkten den gesetzlichen Vorgaben entsprechend zu behan-... -
Seite 10: Schutz Gegen Elektrostatische Entladung
2 Warenannahme, Lagerung und Transport 2.3.3 Schutz gegen Elektrostatische Entladung (ESD = electro static discharge) Zur Vermeidung von ESD-Schäden müssen elektronische Baugruppen oder Bauteile mit hohem Innen- widerstand in ESD-geschützter Umgebung gehandhabt, verpackt und gelagert werden. Maßnahmen ge- gen elektrostatische Entladungen und elektrische Felder sind in der DIN EN 61 340-5-1 und DIN EN 61 340-5-2 “Schutz von elektronischen Bauelementen gegen elektrostatische Phänomene”... -
Seite 11: Gerätebeschreibung
Der JUMO digiLine CR in der Ausführung mit IO-Link-Schnittstelle hat einen 4-poligen M12-Steckan- schluss zur Anbindung an einen IO-Link-Master. Die Geräteausführungen mit IO-Link-Schnittstelle kom- men überall dort zum Einsatz, wo mit Hilfe des IO-Link-Standards eine Anbindung des JUMO digiLine CR an ein Automatisierungsgerät oder Ähnliches erwünscht ist. -
Seite 12: Geräteaufbau
3 Gerätebeschreibung Geräteaufbau JUMO digiLine-Elektronik für CR-Sensoren in Geräteausführung mit separatem Sensor 1) JUMO digiLine-Elektronik für CR-Sensoren 2) USB-Schnittstelle 3) M12-Steckanschluss 8-polig für Sensoranschluss 4) M12-Steckanschluss für Aus-/Eingangssignale oder Schnittstellenanschluss (je nach Geräteausführung) 5) Halterung zur Wand-, Rohr- und Hutschienen- montage 6) Gehäuseöffnung für USB-Schnittstelle (verschlossen... - Seite 13 3 Gerätebeschreibung Die Gerätefronten des JUMO digiLine CR Geräteausführung mit Display und Folientastatur Geräteausführung ohne Display und Folientastatur 1) Gerätefront JUMO digiLine CR mit Bedienfeld 1) Gerätefront JUMO digiLine CR ohne Bedienfeld 2) Anzeige 2) Status-LED 3) Bedientasten...
-
Seite 14: Beschreibung
Sensors gespeichert. Die Sensorkalibrierung kann also im Vorfeld der Inbetriebnahme vorgenommen werden, um den Sensor mit seiner JUMO digiLine-Elektronik dann später an der Anlage einfach nur noch montieren zu müssen. Bei erforderlichem Sensortausch wird die Stillstandszeit der Anlage auf ein Minimum reduziert. - Seite 15 JUMO digiLine-Elektronik fest. Soll die JUMO digiLine-Elektronik an einem neu- en Sensor angeschlossen werden (nur bei Geräteausführungen mit separatem Sensor möglich), können Daten für den neuen Sensor mit der JUMO DSM-Software zurückgesetzt und die Informationen des al- ten Sensors auf dem PC archiviert werden.
- Seite 16 3 Gerätebeschreibung...
-
Seite 17: Geräteausführung Identifizieren
Geräteausführung identifizieren 4 Geräteausführung identifizieren Bestellangaben 4.1.1 Kopfmessumformer (202763...) Grundtyp 202763 JUMO digiLine CR HT10 (Kopfmessumformer mit Sensortyp JUMO BlackLine CR-EC) Grundtypergänzung Digitalbetrieb, Kunststoffgehäuse (JUMO digiLine) Digitalbetrieb, Kunststoffgehäuse (IO-Link) Display ohne Display mit Display Ausführung JUMO Standard kundenspezifische Ausführung Sprache... - Seite 18 4 Geräteausführung identifizieren Grundtyp 202764 JUMO digiLine CR HT20 (Kopfmessumformer mit Sensortyp JUMO ecoLine CR-PVC) Grundtypergänzung Digitalbetrieb, Kunststoffgehäuse (JUMO digiLine) Digitalbetrieb, Kunststoffgehäuse (IO-Link) Display ohne Display mit Display Ausführung JUMO Standard kundenspezifische Ausführung Sprache Deutsch Englisch Zellenkonstante 0010 0,1 1/cm...
- Seite 19 4 Geräteausführung identifizieren Grundtyp 202765 JUMO digiLine CR HT30 (Kopfmessumformer mit Sensortyp JUMO tecLine CR-VA) Grundtypergänzung Digitalbetrieb, Kunststoffgehäuse (JUMO digiLine) Digitalbetrieb, Kunststoffgehäuse (IO-Link) Display ohne Display mit Display Ausführung JUMO Standard kundenspezifische Ausführung Sprache Deutsch Englisch Zellenkonstante 0001 0,01 1/cm...
- Seite 20 4 Geräteausführung identifizieren Bestellschlüssel Bestellbeispiel 202765 0010 1003 (10) (11) JUMO...
- Seite 21 4 Geräteausführung identifizieren Grundtyp 202766 JUMO digiLine CR HT40 (Kopfmessumformer mit Sensortyp JUMO tecLine CR-SL Grundtypergänzung Digitalbetrieb, Kunststoffgehäuse (JUMO digiLine) Digitalbetrieb, Kunststoffgehäuse (IO-Link) Display ohne Display mit Display Ausführung JUMO Standard kundenspezifische Ausführung Sprache Deutsch Englisch Zellenkonstante 0001 0,01 1/cm...
- Seite 22 4 Geräteausführung identifizieren Grundtyp 202767 JUMO digiLine CR HT50 (Kopfmessumformer mit Sensortyp JUMO tecLine CR-PK Grundtypergänzung Digitalbetrieb, Kunststoffgehäuse (JUMO digiLine) Digitalbetrieb, Kunststoffgehäuse (IO-Link) Display ohne Display mit Display Ausführung JUMO Standard kundenspezifische Ausführung Sprache Deutsch Englisch Zellenkonstante 0001 0,01 1/cm...
- Seite 23 4 Geräteausführung identifizieren Grundtyp 202768 JUMO digiLine CR HT60 (Kopfmessumformer kombiniert mit Sensortyp JUMO tecLine CR-GT Grundtypergänzung Digitalbetrieb, Kunststoffgehäuse (JUMO digiLine) Digitalbetrieb, Kunststoffgehäuse (IO-Link) Display ohne Display mit Display Ausführung JUMO Standard kundenspezifische Ausführung Sprache Deutsch Englisch Zellenkonstante 0100 1,0 1/cm...
- Seite 24 4 Geräteausführung identifizieren Grundtyp 202769 JUMO digiLine CR HT70 (Kopfmessumformer kombiniert mit Sensortyp JUMO tecLine CR-4P Grundtypergänzung Digitalbetrieb, Kunststoffgehäuse (JUMO digiLine) Digitalbetrieb, Kunststoffgehäuse (IO-Link) Display ohne Display mit Display Ausführung JUMO Standard kundenspezifische Ausführung Sprache Deutsch Englisch Zellenkonstante 0500 0,5 1/cm...
-
Seite 25: Geräte Für Separate Sensoren (202762)
4 Geräteausführung identifizieren 4.1.2 Geräte für separate Sensoren (202762) Grundtyp 202762 JUMO digiLine CR ST10 (für separaten Sensor) Grundtypergänzung Digitalbetrieb, Kunststoffgehäuse (JUMO digiLine) Digitalbetrieb, Kunststoffgehäuse (IO-Link) Display ohne Display mit Display Ausführung JUMO Standard kundenspezifische Ausführung Sprache Deutsch Englisch Bestellschlüssel... - Seite 26 4 Geräteausführung identifizieren...
-
Seite 27: Montage
Transformatoren usw. verursacht, sind zu vermeiden. Die Umgebungstemperatur am Einbauort sowie die relative Feuchte muss den Technischen Daten entsprechen. Aggressive Gase und Dämpfe wirken sich nachteilig auf die Lebensdauer des Gerätes aus. Abmessungen 5.2.1 Geräteausführungen mit separatem Sensor Abmessungen JUMO digiLine-Elektronik... - Seite 28 5 Montage Abmessungen der Montageplatte für Wand-, Rohr-, und Hutschienenmontage 63.3 29.8...
-
Seite 29: Geräteausführungen Als Kopfmessumformer
5 Montage 5.2.2 Geräteausführungen als Kopfmessumformer Abmessungen JUMO digiLine-Elektronik... - Seite 30 5 Montage JUMO digiLine CR Kopfmessumformer Prozessanschluss 687, PVC: Stufenbund PVC DN25 Prozessanschluss Prozessanschluss 44.5 44.5 Körpermaterial PVC Körpermaterial PVC Sensormaterial Edelstahl Sensormaterial Edelstahl JUMO digiLine CR Kopfmessumformer JUMO digiLine CR Kopfmessumformer Prozessanschluss 105: Gewinde G 3/4A Prozessanschluss 604: Kegelstutzen DN25...
-
Seite 31: Montieren Von Geräten Mit Separatem Sensor
5 Montage Montieren von Geräten mit separatem Sensor Wandmontage (1) Wand/Montagefläche (2) Montageplatte aus dem Lieferumfang des JUMO digiLine CR (3) JUMO digiLine CR Hutschienenmontage (1) Hutschiene (2) Montageplatte aus dem Lieferumfang des JUMO digiLine CR (3) JUMO digiLine CR... -
Seite 32: Montieren Von Kopfmessumformern
Die Montageplatte ermöglicht in Verbindung mit Kabelbindern die Montage des Geräts an waagerechten und senkrechten Rohren oder Masten. (1) JUMO digiLine CR (2) Montageplatte aus dem Lieferumfang des JUMO digiLine CR mit eingezogenen Kabelbindern (3) Rohr/Mast (bauseits); Kabelbinder sind nicht im Lieferumfang des Gerätes enthalten. Montieren von Kopfmessumformern JUMO digiLine CR Kopfmessumformer werden in geeignete Armaturen, Prozessanschlüsse oder Hal-... -
Seite 33: Elektrischer Anschluss
6 Elektrischer Anschluss Installationshinweise VORSICHT! Die Systeme JUMO digiLine und IO-Link arbeiten mit unterschiedlichen Spannungen und An- schlussbelegungen an den M12-Buchsen für den Schnittstellenanschluss. Wird ein Gerät an einer Schnittstelle angeschlossen, die nicht für dieses vorgesehen ist, kann das zu Schäden am Gerät führen. - Seite 34 6 Elektrischer Anschluss Sensoranschluss Für den JUMO digiLine CR in Geräteausführungen mit separatem Sensor ist ein Anschlusskabel mit aderendhülsenkonfektionierter Sensorseite erhältlich (siehe Zubehör). Dieses Kabel muss mit einer zum ausgewählten Sensor passender Kabelbuchse versehen und gemäß folgender Tabelle angeschlossen werden.
-
Seite 35: Galvanische Trennung
6 Elektrischer Anschluss 6.2.1 Galvanische Trennung JUMO digiLine CR mit IO-Link-Schnittstelle Sensorteil JUMO digiLine- Elektronik Spannungsversorgung IO-Link DC 24 V Daten USB-Schnittstelle DC 50 V AC 30 V IO-Link Binärausgang 1 DC 5 V IO-Link ϑ DC 50 V Kommunikationsanschluss / Binärausgang 2... -
Seite 36: Anschlussbeispiele
6 Elektrischer Anschluss 6.2.2 Anschlussbeispiele IO-Link-Betrieb mit 1 Schaltausgang Schaltbetrieb mit 2 Schaltausgängen p-schaltend (PNP) p-schaltend (PNP) I/Q (OUT2) I/Q (OUT2) C/Q (IO-Link) C/Q (OUT1) L– L– n-schaltend (NPN) n-schaltend (NPN) I/Q (OUT2) (OUT2) C/Q (IO-Link) C/Q (OUT1) L– L–... -
Seite 37: Bedienen
Nach dem Einschalten des JUMO digiLine CR in Geräteausführungen mit Display erscheint für einen kurzen Moment das JUMO-Logo auf dem Display. Danach geht das Gerät in den Messbetrieb. Hier wer- den die Messwerte für elektrolytische Leitfähigkeit und Temperatur angezeigt. Mit den Bedientasten „hoch“... -
Seite 38: Gerätemenü
Hier findet die Benutzeran- und -abmeldung statt. Ferner können Passwörter geän- dert werden. Kapitel 7.2.1 „An-/Abmeldung“, Seite 39 Kalibrierung Funktionen für die Kalibrierung des JUMO digiLine CR mit dem an ihm angeschlos- senen Sensor Kapitel 7.2.2 „Kalibrierung“, Seite 39 Geräteinfo Informationen über Hard- und Software des Gerätes. -
Seite 39: An-/Abmeldung
7 Bedienen 7.2.1 An-/Abmeldung Im Untermenü „An-/Abmeldung“ können Sie sich am Gerät anmelden. Dies ist je nach erforderlichen Rechten zum Verändern von Geräteeinstellungen und Durchführen von Kalibrierungen erforderlich. Wenn Sie angemeldet sind, wird in der Kopfzeile der Messanzeige der angemeldete Benutzer ange- zeigt. -
Seite 40: Geräteinfo
7 Bedienen 7.2.3 Geräteinfo Bei Geräteausführung mit Display steht zur Kontrolle und Diagnosezwecken das Untermenü „Gerätein- fo“ zur Verfügung. Hier werden Informationen zur Hard- und Software des Gerätes angezeigt: • Version: Versionsinformationen zu Hard- und Software des Gerätes • Geräteausführung: Beschreibung ihrer Geräteausführung 7.2.4 Service Im Menü... -
Seite 41: Inbetriebnahme
Für genaue Messungen müssen Analysesensoren kalibriert werden. Im Rahmen der Inbetriebnahme muss sichergestellt werden, dass der Sensor korrekt kalibriert wur- de. Dies kann entweder während der Inbetriebnahme, oder auch vorab am PC mit der JUMO DSM- Software erfolgen. Kapitel 9 „Kalibrierung“, Seite 43... -
Seite 42: Funktionsprüfung
Betriebsanleitung JUMO DSM-Software Funktionskontrolle an einem IO-Link-Master Der JUMO digiLine CR kann mit einer SPS und einem geeigneten Engineeringsystem am PC auf seine Funktionen überprüft werden. Mit der JUMO DSM-Software kann hier unterstützend die Funktion des JUMO digiLine CR vorab überprüft werden, wenn es nötig sein sollte Probleme beim Test am IO-Link-... -
Seite 43: Kalibrierung
• wenn Prozessbedingungen sich verändern (z. B. durch Anlagenumrüstung) Jede erfolgreich abgeschlossene Kalibrierung der relativen Zellenkonstante und TK-Kalibrierung wird im Kalibrierlogbuch protokolliert. Das Kalibrierlogbuch kann mit der JUMO DSM-Software auf dem PC be- trachtet werden. Kalibriermethoden für CR-Leitfähigkeitssensoren (konduktiv) Relative Zellenkonstante Die Abweichung von der nominalen Zellenkonstante eines Ci-Sensors wird durch die relative Zellenkon- stante beschrieben. - Seite 44 9 Kalibrierung rät abgefragt werden, ermittelt das Gerät abschnittsweise die Temperaturkoeffizienten. Hierzu muss ein Temperaturfühler installiert sein, mit dem das Gerät die Temperatur der Messlösung erfassen kann. Die Reihe der Temperaturwerte besteht aus insgesamt 7 Werten: • „Anfangstemperatur und Endtemperatur für TK-Kurve“ (siehe „Kalibrierung der Temperaturkoeffizi- entenkurve (TK-Kurve)“, Seite 47) •...
-
Seite 45: Kalibriervoreinstellungen
Temperaturerfassung automatisch: Bei der Kalibrierung erfasst das Gerät die Kalibrier-Mess- punkte beim Überstreichen von Arbeits- oder Bezugstemperatur automatisch. Dies ist nur möglich, wenn der JUMO digiLine CR die Temperatur entweder mit einem integrierten Sensor selbst misst oder die Temperatur der Prüflösung über Schnittstelle von einem Mastergerät empfängt. - Seite 46 9 Kalibrierung Vorgehensweise bei der Kalibrierung der relativen Zellenkonstante 1. Starten Sie die Kalibrierung der relativen Zellenkonstante: Gerätemenü > Kalibrieren > Kalibrierung relative Zellenkonstante 2. Wenn in der Konfiguration des Leitfähigkeitseingangs der Modus für die relative Zellenkonstante auf „Eine ZK für alle MB“ eingestellt ist, wird dieser Schritt übersprungen. Wählen Sie den zu kalibrierenden Messbereich aus den Messbereichen 1 bis 4 mit den Bedientas- ten „hoch“...
- Seite 47 9 Kalibrierung 5. Das Gerät zeigt den ermittelten Temperaturkoeffizient an. Durch Betätigen der „OK“-Bedientaste wird der Temperaturkoeffizient übernommen oder mit der „Zurück“-Bedientaste verworfen. Die Kali- brierung ist danach beendet. Kalibrierung der Temperaturkoeffizientenkurve (TK-Kurve) HINWEIS! Für die Kalibrierung TK-Kurve muss eine Temperaturmessung (integrierter Temperatursensor oder Tem- peratur über Schnittstelle von einem Mastergerät) am Gerät zur Verfügung stehen.
-
Seite 48: Kalibrierlogbuch
9 Kalibrierung Kalibrierlogbuch Das Kalibrierlogbuch ist in der JUMO digiLine-Elektronik des Sensors gespeichert. Im Kalibrierlogbuch werden die letzten 10 erfolgreichen Kalibrierungen gespeichert. Die Einträge des Kalibrierlogbuchs (au- ßer TK-Kurve und Ci-Grundabgleich) in dem am PC angeschlossenen digitalen Sensor werden von der JUMO DSM-Software nach erfolgreichem Verbindungsaufbau der JUMO DSM-Software mit digitalen Sensor ausgelesen und auf dem PC gespeichert. -
Seite 49: Fehlersuche Bei Störungen
Fehlersuche bei Störungen 10 Fehlersuche bei Störungen Störungen beim IO-Link-Betrieb Sollten Störungen beim Betrieb an einer IO-Link-Schnittstelle auftreten, überprüfen Sie folgende Punkte: • Alle Steck- und Klemmenverbindungen müssen korrekt und zuverlässig verbunden sein. Zur Funk- tionskontrolle der Schnittstellenkommunikation, können Sie eine SPS zusammen mit ihrem En- gineeringsystem heranziehen. - Seite 50 10 Fehlersuche bei Störungen...
-
Seite 51: Datenübersicht
11.1 Allgemein In der JUMO digiLine-Elektronik werden Informationen über das Gerät und seine Prozess- und Betriebs- daten gespeichert. Die Informationen können mit der JUMO DSM-Software betrachtet werden. Die Betriebsdaten bilden Signale wie Alarme, Messwerte und Daten der Sensorüberwachung ab. Mit der JUMO DSM-Software können die Messwerte angezeigt und der Status des Sensorbetriebs beobachtet... -
Seite 52: Prozesswerte
Der Wert „Sensorstress“ gibt den momentanen Grad der Beanspruchung des Sensors durch sich schnell ändernde Temperaturen und aggressive Me- dien (hohe Leitfähigkeitsmesswerte in der Reinstwassermessung oder er- höhte Reaktivität bei hohen Temperaturen) wieder. Der JUMO digiLine CR bei Erreichen festgelegter Grenzwerte folgende Sensorstressalarmzustände im Statuswort der IO-Link-Prozessdaten : •... -
Seite 53: Betriebsdaten
JUMO digiLine-Elektronik. Er kann nicht konfiguriert oder zu- rückgesetzt werden. Sensorwechselzähler Der Sensorwechselzähler hält fest, wie oft Sensoren am JUMO digiLine CR getauscht wurde. Mit seiner Hilfe ist es möglich, in der Datenverwaltung der JUMO DSM-Software eine Historie archivierter Sensorinformationen und Kalibrierlogbuch-Einträge jedes Sensors, mit dem die JUMO digiLine-Elek-... -
Seite 54: Kalibrierdaten
11 Datenübersicht 11.5 Kalibrierdaten Datenpunkt Erläuterung Relative Zellenkonstante Die Abweichung von der nominalen Zellenkonstante wird durch die relative Zellenkonstante beschrieben. Sie wird durch die Kalibrierung ermittelt. Restlaufzeit Kalibriertimer ablaufende Zeit des Kalibriertimers Ist die Zeit abgelaufen, wird Kalibrieralarm gegeben, um die Fälligkeit einer Kalibrierung zu signalisieren. -
Seite 55: Io-Link-Daten
IO-Link-Daten 12 IO-Link-Daten 12.1 Prozessdaten Die Daten werden zyklisch über die IO-Link-Schnittstelle zum IO-Link-Master (PDI = Process Data Input) übertragen. Die kompletten Prozessdaten können über Index 40 und Subindex 0 ausgelesen werden. Durch den Konfigurationsparameter "Datenformat" kann die zyklisch übertragene Prozessdatenstruktur (1 oder 2) ausgewählt werden. - Seite 56 12 IO-Link-Daten Prozessdateneingang 2 (Prozesswerte als TINT32) Bezeichnung Datentyp Wertebereich Default Beschreibung Prozesswert TINT32 Sensormessbereich Um den Prozesswert zu erhalten, Leifähigkeit muss dieser Wert durch 1000 divi- unkompensiert diert werden. Prozesswert TINT32 Sensormessbereich Leifähigkeit kompensiert Prozesswert TINT32 Sensormessbereich Um den Prozesswert zu erhalten, Temperatur muss dieser Wert durch 10 divi- diert werden.
-
Seite 57: Konfigurationsdaten
0x03 = MB 4 Kompensations- TFLOAT vom IO-Link-Master erfasste temperatur Kompensationstemperatur zur Übertragung an den JUMO digiLine CR Dieser Prozesswert muss mit dem Faktor 10 multipliziert übertragen werden. 12.2 Konfigurationsdaten Die Konfiguration wird im Parametermanager gespeichert und azyklisch über die IO-Link-Schnittstelle übertragen. - Seite 58 12 IO-Link-Daten CR-Eingang Bezeichnung Index Sub- Datentyp Wertebereich Default Beschrei- index griffs- bung recht Kompensations- TENUM TENUM-Werte: Temp- quelle eratur- 0x00: manuelle Tem- eingang peratur 0x01: Temperaturein gang 0x02: über Schnitt- stelle Modus relative TENUM TENUM-Werte: 0x00 Zellenkonstante 0x00: Eine ZK für alle MB 0x01: Eine ZK je MB Verschmutzungs-...
- Seite 59 12 IO-Link-Daten CR-Eingang Einheit für TENUM TENUM-Werte: 0x01 Berechnung 0x00: µS/cm 0x01: mS/cm für MB 0x02: kΩ × cm 1 bis 4 0x03: MΩ × cm Kompensation TENUM TENUM-Werte: 0x01 0x00: Keine 0x01: TK-Linear 0x02: TK-Kurve 0x03: nat. Wässer 0x04: nat. Wässer erweitert 0x05: TDS 0x06: ASTM neutral...
- Seite 60 12 IO-Link-Daten TK-Kurve Bezeichnung Index Sub- Datentyp Wertebereich Default Beschrei- index griffs- bung recht Temperatur[0] TFLOAT -20 bis 150 °C Temperatur- TFLOAT 0 bis 8 koeffizient[0] für MB Temperatur[1] TFLOAT -20 bis 150 °C 1 bis 4 Temperatur- TFLOAT 0 bis 8 koeffizient[1] Temperatur[2] TFLOAT...
- Seite 61 12 IO-Link-Daten Sensorstress Bezeichnung Index Sub- Datentyp Wertebereich Default Beschrei- index griffs- bung recht Aktivierung der TENUM TENUM-Werte: 0x00 d = Tage Alarmierung 0x00: inaktiv 0x01: aktiv RW = Schreib- und Lesezugriff RO = nur Lesezugriff WO = nur Schreibzugriff Erfassung CIP/SIP-Zyklen Bezeichnung Index...
- Seite 62 12 IO-Link-Daten Display Bezeichnung Index Sub- Datentyp Wertebereich Default Beschrei- index griffs- bung recht Sprache TENUM TENUM-Werte: 0x00 0x00: Deutsch 0x01: Englisch 0x02: Französisch 0x03: Spanisch Automatischer TINT16 0 bis 15 min Logout Istertwertanzeige 342 TENUM TENUM-Werte: 0x00 0x00: Normal 0x01: Großanzeige 0x02: Bargraph Temperaturein-...
- Seite 63 12 IO-Link-Daten Display Signal Nebenwert 352 TENUM TENUM-Werte: 0x01 0x00: Kein Wert 0x01: Temperatur- eingang 0x02: Kompensati- onstemperatur 0x03: unkompen- sierte Leitfähigkeit 0x04: kompensierte Leitfähigkeit RW = Schreib- und Lesezugriff RO = nur Lesezugriff WO = nur Schreibzugriff Kalibrierung Bezeichnung Index Sub- Datentyp...
- Seite 64 12 IO-Link-Daten Schaltausgang 1 und 2 Bezeichnung Index Sub- Datentyp Wertebereich Default Beschrei- index griffs- bung recht Ausgangssignal TENUM TENUM-Werte: Schal- tausg. 0x00: Kein Wert 1:0x01 0x01: Grenzwert 1 0x02: Grenzwert 2 Schal- Schal- tausg. 0x03: Sensorstörung tausg. 0x04: Kalibriertimer 2:0x02 0x05: Kalibrierung aktiv...
- Seite 65 12 IO-Link-Daten Grenzwertschalter 1 und 2 Bezeichnung Index Sub- Datentyp Wertebereich Default Beschrei- index griffs- bung recht Istwert TENUM TENUM-Werte: 0x02 0x00: Temperatur 0x01: unkomp. je GW Leitfähigkeit 0x02: komp. Leitfähigkeit Selbsthaltung TENUM TENUM-Werte: 0x00 0x00: aus 0x01: Quitierung wenn inaktiv 0x02: Quittierung immer Anfahralarmunter...
- Seite 66 12 IO-Link-Daten Grenzwertschalter 1 und 2 Funktion TENUM TENUM-Werte: 0x00 0x00: keine Funktion 0x01: Min. für MB 0x02: Max. 1 bis 4 0x03: Fenster GW 1 0x04: Fenster invers 0x05: USP645 0x06: gereinigtes Wasser Grenzwert TFLOAT -9999 bis +9999 Hysterese TFLOAT 0 bis 9999 Fensterbreite...
-
Seite 67: Servicdaten
12 IO-Link-Daten Events Bezeichnung Index Sub- Datentyp Wertebereich Default Beschrei- index griffs- bung recht Event-Einstellung 111 TUINT8 Bit 0: PD ungültig (Bitfeld) Bit 1: PD overrange Bit 2: PD underrange Bit 3: Geräte-Hard- warefehler Bit 4: Ereignisse aus der Applikation RW = Schreib- und Lesezugriff RO = nur Lesezugriff WO = nur Schreibzugriff... -
Seite 68: Fehlersignalisierung
Fehler Schalter: onstemperatur (Standard- Anwen- ungültig event) dungsspe- zifische Voralarm CIP/ Bit3 1 (Wartung 0x8CA0 War- Events) SIP-Zyklen erforderlich) (JUMO-spezi- nung fisch) Alarm CIP/ Bit4 1 (Wartung 0x8CA1 War- SIP-Zyklen erforderlich) (JUMO-spezi- nung fisch) Voralarm Bit5 1 (Wartung 0x8CA2 War-... - Seite 69 12 IO-Link-Daten Fehler in den Bit15 4 (Ausfall) 0x5000 Fehler Kalibrierdaten (Standard- (Gerät defekt) event) Gerät defekt nein (Fühlerbruch, Fühlerkurz- schluss) Unterspan- nein 2 (außerhalb 0x5111 nein War- nung der Spezifikati- (Standard- nung event) PDI = Process Data Input Gerätestatus und Event-Codes Verschiedene Events können über Konfigurationsparameter aktiviert oder deaktiviert werden.
- Seite 70 12 IO-Link-Daten...
-
Seite 71: Konfiguration
Die Konfiguration von Sensoren mit JUMO digiLine-Elektroniken in Geräteausführungen mit IO-Link- Schnittstelle kann außerdem von dem Engineeringsystem ihres Automatisierungsgerätes aus, oder an einem PC mit der JUMO DSM-Software durchgeführt werden. Näheres hierzu finden Sie in der Doku- mentation ihres Engineeringsystems oder in Betriebsanleitung der JUMO DSM-Software. -
Seite 72: Messbereiche 1 Bis 4 Des Cr-Eingangs
13 Konfiguration Konfigurationspunkt Auswahl/ Erläuterung Einstellmöglichkeit Modus relative Eine ZK für alle MB Mit diesem Parameter kann festgelegt werden, ob eine relative Zellenkonstante Eine ZK pro MB Zellenkonstante für alle 4 Messbereiche herangezogen werden soll, oder ob jeder Messbereich seine eigene Zellenkonstante erhalten und zur Messwertberechnung verwenden soll. -
Seite 73: Temperatureingang
13 Konfiguration Konfigurationspunkt Auswahl/ Erläuterung Einstellmöglichkeit TDS-Faktor 0,01 bis 2,00 nur bei TDS-Kompensation: Umrechnungsfaktor vom gemessenen Leitwert zur Anzeigegröße (siehe Konfigurationspunkt „Einheit“ in dieser Ta- belle) für TDS-Kompensation siehe Konfigurationspunkt „Kompensa- tion“ in dieser Tabelle 13.3.3 Temperatureingang Konfigurationspunkt Auswahl/ Erläuterung Einstellmöglichkeit Funktion aktiv... -
Seite 74: Sensorüberwachung
Angabe der Anzahl von CIP/SIP-Zyklen, ab welchem der CIP-/ CIP-Zyklen SIP-Alarm am Master-Gerät signalisiert wird Maximale Anzahl SIP-Zyklen Die Zähler für CIP- und SIP-Zyklen werden jedesmal automatisch von der JUMO digiLine-Elektronik hochgezählt, wenn anhand der konfigurierten CIP/SIP-Temperaturen und der CIP/SIP-Dauer ein CIP- bzw. SIP-Vorgang erkannt wird. -
Seite 75: Kalbriertimer
Anzeige Allgemein Konfigurationspunkt Auswahl/ Erläuterung Einstellmöglichkeit Sprache Deutsch Auswahl der Bediensprache des JUMO digiLine CR English Français Español Zeit automatische 0 bis 15 min. Hier kann die Zeit für die automatische Abmeldung eingestellt Abmeldung werden. Diese Zeit läuft ab, sobald sich ein Benutzer am Gerät angemeldet hat. - Seite 76 13 Konfiguration Konfigurationspunkt Auswahl/ Erläuterung Einstellmöglichkeit Signal Nebenwert Kein Signal Signalquelle für die Nebenwertanzeige Temperatureingang Der Nebenwert wird im Messbetrieb im Display als zusätzlicher Kompensationstemp. Wert begleitend zum Hauptwert (kleinere Anzeige unterhalb unkomp. Leitfähigkeit des Hauptwertes) angezeigt. kompens. Leitfähigkeit Das Erscheinungsbild der Anzeige kann in der Anzeigeart (wei- ter oben in dieser Tabelle) eingestellt werden.
-
Seite 77: Betrieb, Wartung Und Pflege
Der Sensor kann bei Geräteausführungen mit separatem Sensor von der JUMO digiLine-Elektronik ge- trennt werden. Wenn ein Sensortausch erforderlich ist, kann die JUMO digiLine-Elektronik mit einem neuen Sensor verbunden und wieder eingesetzt werden. Mit der JUMO DSM-Software muss in diesem Falle die „Sensorwechsel-Funktion“ genutzt werden, um entsprechende Daten in der JUMO digiLine- Elektronik zurückzusetzen und den „Sensorzähler“... - Seite 78 14 Betrieb, Wartung und Pflege...
-
Seite 79: Technische Daten
IO-Link-Device V 1.1 (abwärtskompatibel zu V 1.0) Kommunikationsmodus (Datenübertragungsrate) COM 3 (230,4 kBaud) IO Device Description (IODD) Die IODD kann auf der Website von JUMO im Produktbe- reich dieses Gerätes oder auf der Website www.io-link.com mit dem „IODDfinder“ lokalisiert und heruntergeladen wer- den. -
Seite 80: Elektrische Daten
Schutzklasse Schutzklasse III Die Spannungsversorgung der JUMO digiLine-Elektronik muss mit SELV oder PELV erfolgen und muss den An- forderungen für energiebegrenzte Stromkreise gemäß DIN EN 61010-1 genügen. Der Strom der Stromversorgung muss auf 3 A begrenzt werden. Falls die Versorgungsspannung eine höhere Stromaufnahme zulässt, muss eine Sicherung vorgesehen werden. -
Seite 81: Umwelteinflüsse
15 Technische Daten 15.5 Umwelteinflüsse 15.5.1 Geräteausführung als Kopfmessumformer Umgebungstemperatur -20 bis +60 °C Lagertemperatur -25 bis +80 °C Stoßfestigkeit DIN EN 60654-3 Beschleunigung 40 m/s Dauer Dauer 5 ms Schwingungsfestigkeit IEC 61298-3 Frequenzbereich 10 bis 1000 Hz Auslenkung 0,35 mm Beschleunigung 50 m/s Klimafestigkeit... -
Seite 82: Sensoreigenschaften Bei Kopfmessumformern
Die technischen Daten der jeweiligen Sensoren der einzelnen Geräteausführungen, die mit dem Kopf- messumformer kombiniert sind, müssen deren Typenblättern entnommen werden. Die relevanten Sen- sortypen zu den einzelnen Geräteausführungen des JUMO digiLine CR können Sie folgender Tabelle entnehmen. Geräteausführungen JUMO digiLine CR... - Seite 84 JUMO GmbH & Co. KG Moritz-Juchheim-Straße 1 Technischer Support Deutschland: 36039 Fulda, Germany Telefon: +49 661 6003-714 Telefon: +49 661 6003-9135 Telefax: +49 661 6003-605 Telefax: +49 661 6003-881899 E-Mail: mail@jumo.net E-Mail: service@jumo.net Internet: www.jumo.net Lieferadresse: Mackenrodtstraße 14 36039 Fulda, Germany...
