Art. Nr. 11419

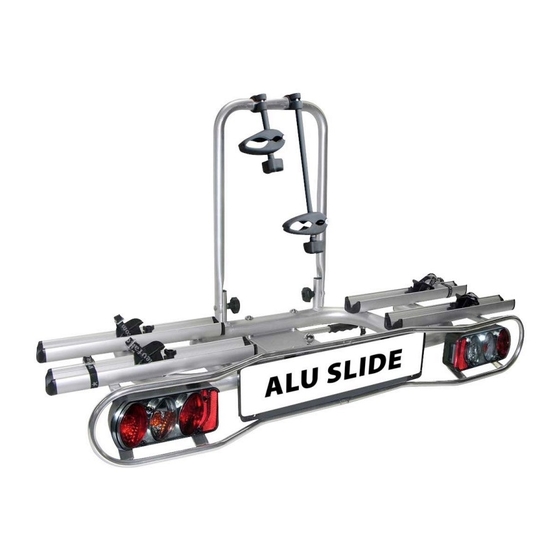

Fahrradträger „ Alu Slide "
FAHRRADTRANSPORT AUF DER ANHÄNGEKUPPLUNG
Nicht für Anhängekupplungen aus Aluminium geeignet
D- Wert mindestens 5,0 KN
Stützlast
50 kg
60 kg
75 kg
90 kg
EAL GmbH, Postfach 14 41 24, D-42310 Wuppertal
Eigengewicht
13 kg
13 kg
13 kg
13 kg
e4
0053
Nutzlast
37 kg
47 kg
max. 60 kg
max. 60 kg
Werbung
Verwandte Anleitungen für LAS Alu Slide
Inhaltszusammenfassung für LAS Alu Slide
- Seite 1 Art. Nr. 11419 Fahrradträger „ Alu Slide “ FAHRRADTRANSPORT AUF DER ANHÄNGEKUPPLUNG 0053 Nicht für Anhängekupplungen aus Aluminium geeignet D- Wert mindestens 5,0 KN Stützlast Eigengewicht Nutzlast 50 kg 13 kg 37 kg 60 kg 13 kg 47 kg 75 kg 13 kg max.
- Seite 2 Montage Bild 1 Trägerbasis Innen-Sechskant Schraube M6 x 65 Scheibe 6 mm Mutter M6 Kopfplatte Setzen Sie den Grundrahmen auf die Trägerbasis auf. Zur Befestigung nehmen Sie die Innen – Sechskant Schrauben M6 x 65 und die dazugehörenden 6mm Scheiben und die selbst- sichernden Muttern M6.
- Seite 3 Montage Bild 2 U - Bügel Schloss- Schraube M8 X 50 Scheibe 8 mm Rändelmutter M8 Nehmen Sie nun den U – Bügel und setzen diesen an die Rohrhülsen des Grundrah- mens. Siehe Foto. Befestigen Sie den U – Bügel mit den Schloss – Schrauben M8 x 50. Die Schrauben werden von innen nach außen gesteckt und mit den dazugehörenden 8 mm Scheiben und den Kunststoff - Rändelmuttern M8 festgezogen.
- Seite 4 Montage Bild 3 Kulissen Schraube M 6 X 70 Scheibe 6 mm Plastik Rändelmutter M6 Gurtführung 2 X Schienen, Stopper und Endkappen 6 X kleiner Spanngurt Kulissen Schraube M6 X 30, Scheibe 6 mm, Plastik Rändelmutter für den Lampenträger Stopper Da das Vorderrad von den Fahrrädern gegen Verdrehen zusätzlich mit einem kleinen Spanngurt befestigt wird, müssen Sie als erstes unterhalb von zwei Schienen eine Gurt-...
- Seite 5 führung in die Kulisse einsetzen. Führen Sie nun in die obere Kulisse die Stopper ein. Ziehen Sie aber vorab die kleinen Spannbänder durch die dafür vorhandenen Öffnun- gen hindurch. Die Spannbänder werden von innen nach außen und dann wieder von außen nach innen gezogen.
- Seite 6 Montage Bild 4 Lampenträger links Lampenträger rechts Mutter M5, Scheibe 5mm Schraube M5 X 25 Mutter M5, Scheibe 5mm Kennzeichenhalter Formteile Rückfahrlicht Montage des Lampenträgers: Für die Montage des Lampenträgers benötigen Sie folgende Teile: Lampenträger rechts und Lampenträger. Die komplett verkabelte Beleuchtung, sowie den Kennzei- chenhalter.
- Seite 7 Montage Bild 5 Nun können Sie den kompletten Lampenträger an den sich unterhalb der Aluminium- profilschienen befindlichen Kulissenschrauben M6 x 30 mit den Scheiben und den Plastik Rändelmuttern (siehe Bild). Achten Sie darauf, dass Sie den Lampenträger mittig zum Grundrahmen befestigen! Achtung: Beim Einsetzen Ihres Kennzeichens müssen Sie vorab die benötigten Formteile aus dem Kennzeichenhalter herausdrücken.
- Seite 8 Montage des Fahrradträgers auf die Anhängekupplung Spannhebel Justier - Schraube Sicherungsstift Schloss Zur Montage sollte das Fahrzeug waagerecht stehen, der Motor abgestellt sein und die Handbremse angezogen sein. Achten Sie auf eine unbeschädigte, saubere und fettfreie Anhängekupplung. Entsichern Sie den Schnellverschluss, indem Sie den Sicherungs- stift nach außen ziehen und verdrehen.
- Seite 9 Montage der Fahrräder auf dem Fahrradträger Sicherheitsgurt 2. Gurt langer Rahmenhalter kurzer Rahmenhalter Das erste Fahrrad wird in die erste Fahrradschiene gestellt (dem Fahrzeug am näch- sten) und am U - Bügel mit dem kleinen Rahmenhalter befestigt. Die Laufräder befesti- gen Sie, indem Sie die Stopper lösen zum Rad schieben und die Gurte festziehen.
- Seite 10 Abklappen des Fahrradträgers Verriegelungsbolzen Sicherungsbolzen Drehen Sie zuerst den Sicherungsbolzen an der rechten Seite nach außen bis zum Anschlag. Anschließend ziehen Sie den Verriegelungsbolzen der sich oben auf dem Schlitten befindet nach oben und verdrehen diesen. Achtung: Halten Sie mit einer Hand den U – Bügel fest, damit der Träger nicht schlagartig nach unten abklappen kann und ziehen Sie den Trägertisch nach vorne.
- Seite 11 Achtung: Sicherheitshinweise unbedingt beachten! Beachten Sie die zulässige Achslast Kontrollieren Sie vor jedem Fahrtantritt und zwischendurch regelmäßig den festen Sitz des Trägers am Fahrzeug und auch die Befestigung der Räder auf dem Träger, um et- waige Beschädigungen der Befestigungselemente frühzeitig zu erkennen und zu behe- ben! Überprüfen Sie regelmäßig vor jedem Fahrtantritt die Lichtanlage Ihres Heckträgers auf korrekte Funktion!
- Seite 12 Stückliste Art.-Nr. 11419 D - Bezeichnung N° Trägerbasis mit Schnellverschlus, vormontiert 90576 Grundrahmen 90577 Radschienen 90472 U – Bügel 90578 Lampenträger links vormontiert 90042 Lampenträger rechts vormontiert 90043 Kennzeichenhalter 90202 Spanngurt klein 90230 13 poliger Stecker 11465 Sicherheitsgurt 90224 Endkappe 90516 Rändelmutter M8 90140...
- Seite 13 Endkappe 25 x 15 vormontiert 90196 Radstopper 90417 Innen Sechskant - Schraube M6 x 65 90455 Schloßschraube M8 x 50 90416 U - Scheibe 6 mm 90251 Mutter M6 selbstsichernd 90253 Plastikmutter M6 90515 Rahmenhalter lang 11232 Rahmenhalter kurz 11233 Endkappe 20 mm vormontiert 90404 Schraube M5 x 30...
- Seite 14 Handgriff, vormontiert 90119 Kabelbinder 90274 Montageschlüssel 90424 Rückleuchte links 11503 Rücklichtglas links 11501 Rückleuchte rechts Rückfahrlicht ( weiß ) 11502 Rücklichtglas rechts Rückfahrlicht ( weiß ) 11500 Verriegelungsbolzen Sicherungsbol- 90045 zen vormontiert Laufrolle vormontiert 90406 U - Scheibe 8 mm 90252 Schraube M4 x 8 90432...
