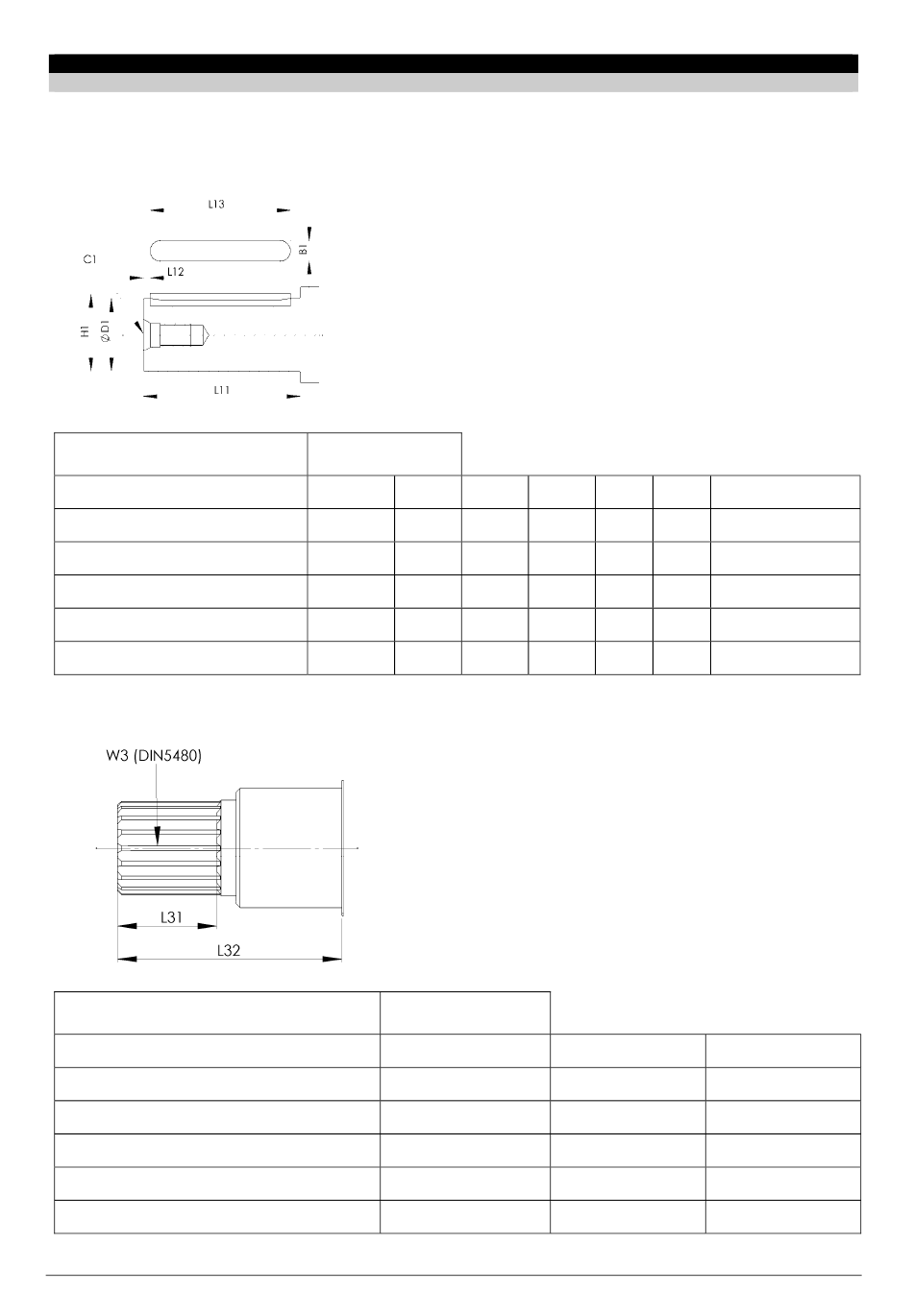

Wellenoptionen

4.6.1. Welle mit Passfeder

Vollwellenausführung
DST2-135
DST2-200
DST2-260
DST2-315
DST2-400
4.6.2. Welle mit Außenverzahnung
Vollwellenausführung
DST2-135
DST2-200
DST2-260
DST2-315
DST2-400
Technische Änderungen vorbehalten
56
nach DIN 748-E
ØD1 L11 L12
65 m6 140 6
90 m6 170 10
120 m6 210 10
120 m6 210 10
140 m6 250 10
nach DIN 5480
W3
W48x2x22x8e
W70x3x22x8e
W80x3x25x8e
W110x3x35x8e
W130x3x42x8e
09/2014
L13 B1 H1
125 18 69
140 25 95
180 32 127
180 32 127
220 36 148
L31
48
72
80
144
150
Baumüller Nürnberg GmbH
C1
DIN 332 D M20
DIN 332 D M24
DIN 332 D M24
DIN 332 D M24
DIN 332 D M24
L32
97
117
132
210
200
DST2-135-400
