Armaturenbrettschalter; Armaturenbrett - Toro Workman HDX-Auto Bedienungsanleitung

1. Fahrantriebshebel
2. T (Transportbereich)
3. D (Hoher Bereich)

Armaturenbrettschalter

1. Hochfluss-
Hydraulikschalter (nur
TC-Modelle)
2. Lichtschalter
3. Differenzialsperrschalter
4. Hupe (nur TC-Modelle)
5. Zündschloss
Hochfluss-Hydraulikschalter (nur TC-Modelle)
Drücken Sie den Schalter nach unten, um den
Hochhydraulikfluss zu starten und nach oben, die Hydraulik
abzuschalten (Bild 13).

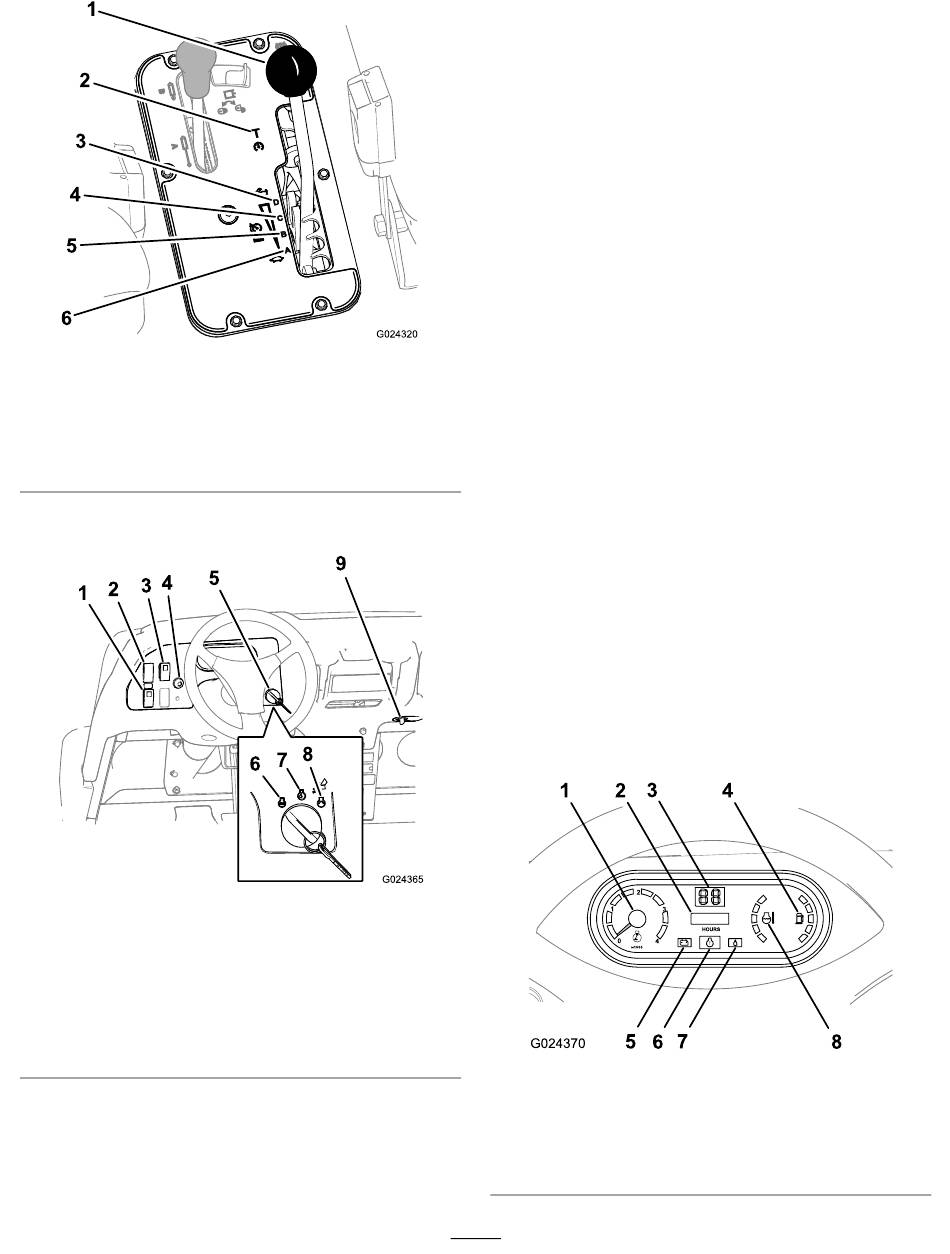

Bild 12
4. C (Mittlerer bis hoher
Bereich)
5. B)Mittlerer bis niedriger
Bereich)
6. A (Niedriger Bereich)
Bild 13
6. Aus
7. Ein
8. Start
9. Stromsteckdose
Hinweis: Stellen Sie den Schalter für die Hochflusshydraulik
in die Aus-Stellung, um den Motor anzulassen.
Lichtschalter
Drücken Sie auf den Lichtschalter nach unten, um die
Scheinwerfer einzuschalten, und nach oben, um die
Scheinwerfer auszuschalten
Differenzialsperrschalter
Mit dem Differenzialsperrschalter verriegeln Sie die
Hinterachse für bessere Traktion. Drücken Sie auf den
Differenzialsperrschalter
ein- oder auszuschalten.
Hinweis: Die Differenzialsperre kann beim Fahren ein- und
ausgeschaltet werden.
Hupe (nur TC-Modelle)
Drücken Sie auf die Hupe, um sie zu aktivieren
Zündschloss
Mit der Zündung lassen Sie den Motor an und stellen ihn ab
(Bild 13). Es gibt drei Stellungen: Aus, Ein und Start. Drehen
Sie den Zündschlüssel nach rechts auf die Start-Stellung, um
den Anlasser zu aktivieren. Lassen Sie den Schlüssel los, wenn
der Motor anspringt. Der Schlüssel geht von selbst auf die
On-Stellung zurück. Drehen Sie zum Abstellen des Motors
den Schlüssel nach links auf die Off-Stellung.
Stromsteckdose
An diese Steckdose (Bild
(12 Volt) anschließen.

Armaturenbrett

1. Drehzahlmesser
2. Betriebsstundenzähler
3. Tachometer
4. Benzinuhr
19
(Bild 13).
(Bild 13), um die Differenzialsperre
(Bild
13) können Sie elektrisches Zubehör
Bild 14
5. Ladeanzeigelampe
6. Motorkontrolllampe
7. Öldrucklampe
8. Kühlmitteltemperaturanzeige
13).
