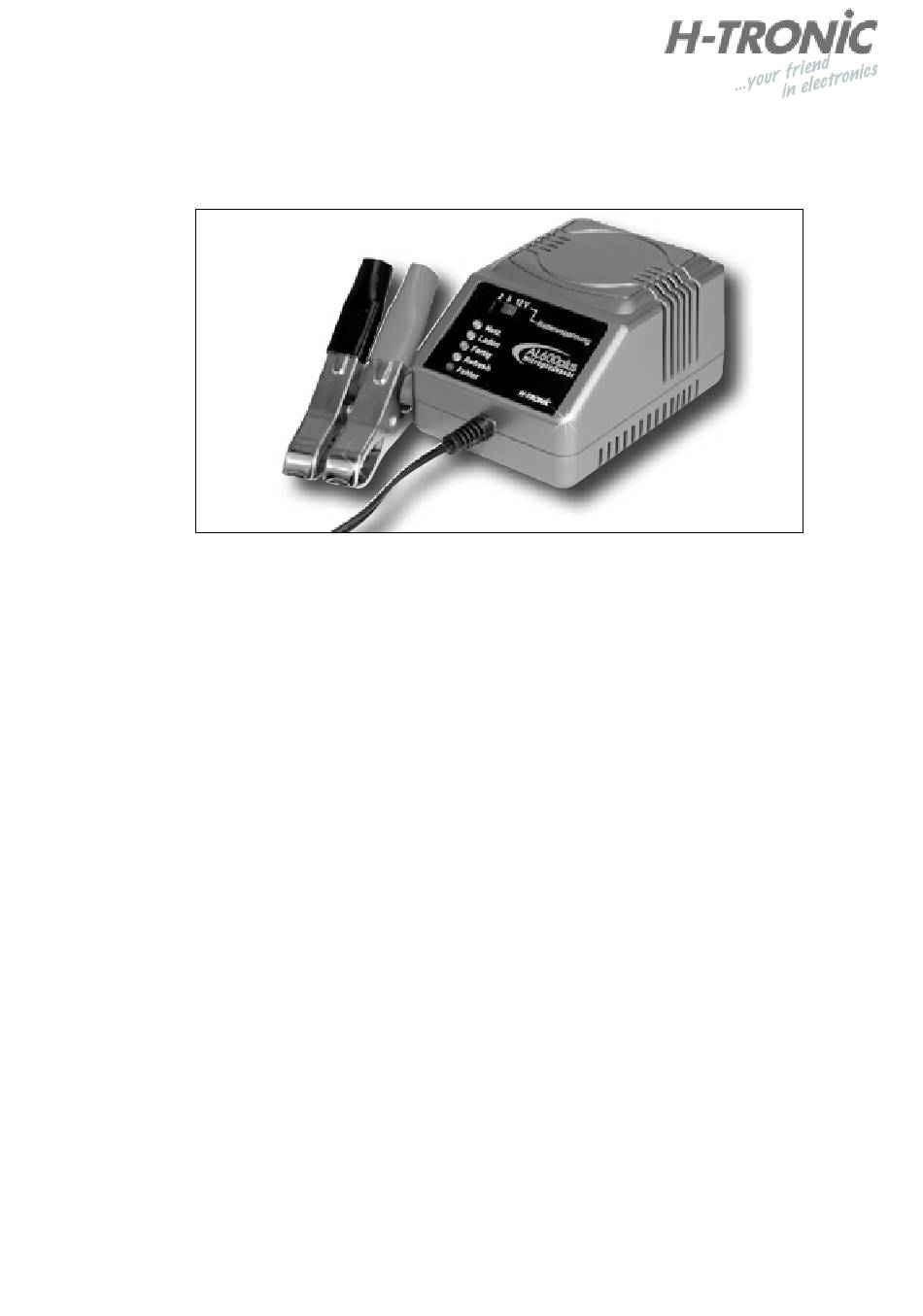

Bleibatterie-Lader
mit Diagnosefunktion und neuester Ladetechnik
Eines der modernsten und intelligentesten
Batterielade-, Diagnose- und Testgerät
für alle 2 V, 6 V und 12 V Bleibatterien,
wie wartungsfreie Gel-Batterien und Blei-
Säurebatterien. Dieses Ladegerät arbeitet
mit
modernster
Ladetechnik und sorgt somit für optimale
Ladung und Pflege von Bleiakkus. Eine
intelligente Software überwacht ständig
die kompletten Funktionen und steuert je
nach Zustand den richtigen Ladeablauf.
Die Batterie kann über Monate ange-
schlossen bleiben. Ein Überladen ist nicht
möglich.
Fünf LEDs zeigen permanent den Be-
triebsstatus an. Zum Überwintern kann
dieser Automatiklader ständig am Akku
angeschlossen bleiben.
Besondere Merkmale
• Mehrstufen I/U- Ladekennlinie I-Phase,
U1-Phase, U2-Phase
• Verpolungs-
und
durch elektronischen Schutzschaltung
Art.-Nr.: 2 24 22 17
kennliniengesteuerter
kurzschlusssicher
AL 600plus
• Automatischer
(Automatisches Refreshing der Batterie
nach dem Laden.)
• Erhaltungsladen
• Softwaregesteuerte Diagnose der Bat-
terie vor Beginn des Ladevorgang, Ak-
kutestfunktion, Defekterkennung
• Für 2V, 6 V und 12 V Bleiakkus (1 Zelle,
3 und 6 Zellen) (Säure, Gel, AGM) mit
einer Kapazität von 1,2 bis 40 Ah (zum
überwintern bis 100 Ah)
• Ladestrom max. 0,6 A (automatische
Anpassung)
• 5 LED-Anzeigen zeigen den Status an:
Netz, Laden, Refresh, Fertig, Fehler.
Technische Daten: Betriebsspannung:
220-240V/AC, Max. Ladestrom 600 mA
(12V), 300mA (2V/6V), Batteriekapazität:
1,2 - 40 Ah. Elektronischer Kurzschluss-
und Verpolschutz, Überladeschutz, Abm.
ca. 95 x 70 x 55 mm
Bedienungsanleitung vor Inbetrieb-
nahme unbedingt lesen!
1
Batteriepflegemodus
