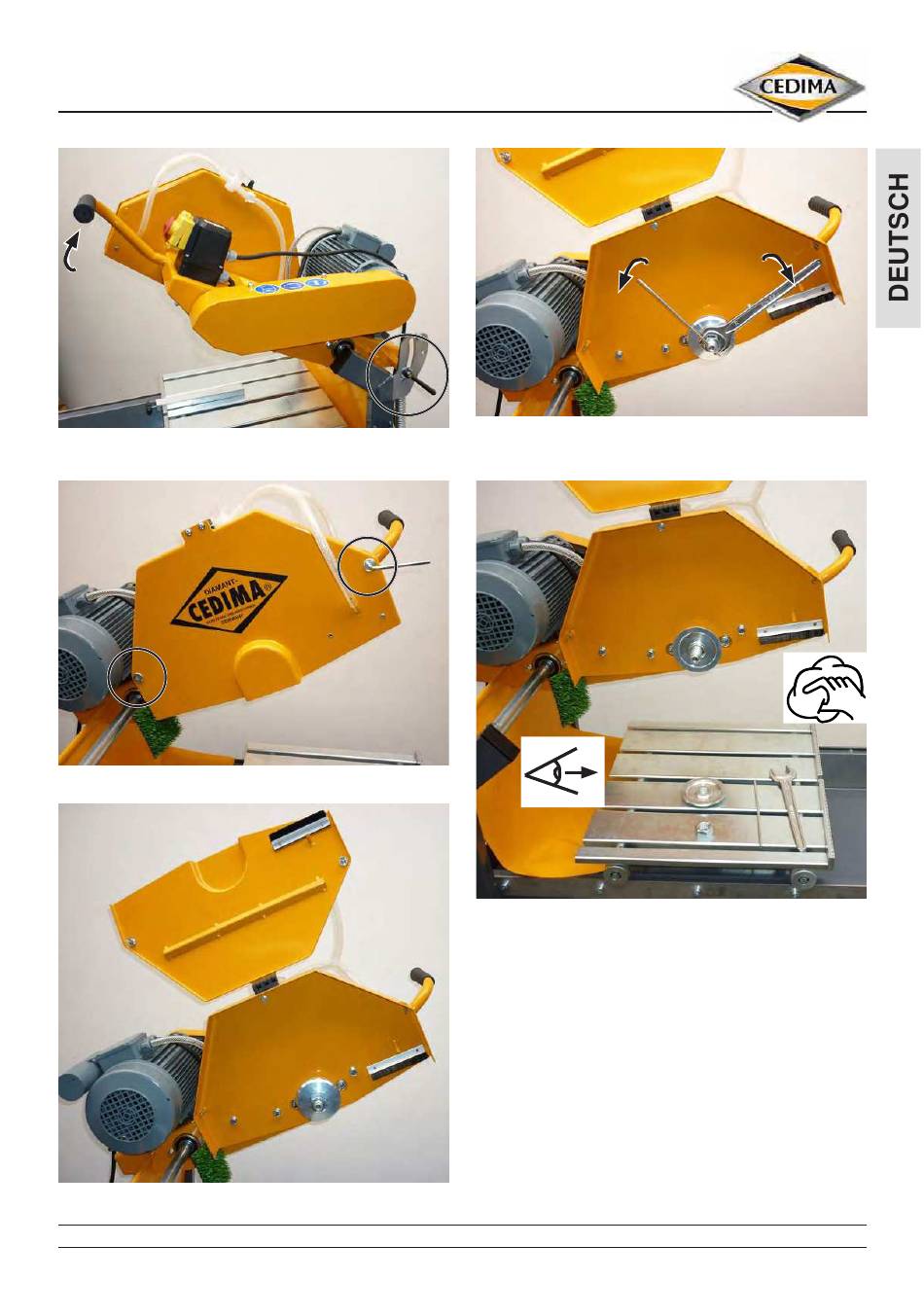

Cedima CTS-175.1 Betriebsanleitung Seite 23

Aufstellen und Bedienen
CTS•175.1
Pendelschneidarm ausheben und mit Klemmhebel arretieren
Rundmuttern am Trennscheibenschutz lösen
Trennscheibenschutz-Deckel aufklappen
• CEDIMA® • Technische Dokumentation • Alle Rechte nach ISO 16016 • Änderungen, die dem technischen Fortschritt dienen, vorbehalten •
Schneidwellen- (Spann-) Mutter lösen
Bild 4.24
Bild 4.25
Schneidwellen-Mutter und Trennscheiben-Drucklansch
demontiert
Bild 4.26
Bild 4.27
Bild 4.28
23
