Installationshinweise
5.3 Ansaugluftfilter als Lärmquelle
Ein externer Ansaugluftfilter (nicht im Lieferumfang enthalten) muss immer verwendet werden, wenn der Generator
in einer staubbelasteten Umgebung betrieben wird. Dieser Filter wird über einen Schlauch mit einem Stutzen am
Generatorgehäuse verbunden. Der Filter kann eine sehr erhebliche Geräuschquelle sein. Falls dies der Fall ist,
sollte ein Ansaugluftgeräuschdämpfer bei Fischer Panda in der entsprechenden Nennweite bestellt werden. Hierbei
handelt es sich um einen Zylinder, der aber verhältnismäßig viel Platz einnimmt (Gesamtlänge ca. 700 mm,
Durchmesser 100 mm).
5.4 Anschlüsse
Die Lage der Anschlüsse kann je nach Generator unterschiedlich sein. Die entsprechenden Kabel und Anschlus-
spunkte sind am Generator bezeichnet.
Die elektrischen Anschlüsse müssen unbedingt nach den jeweils gültigen Vorschriften verlegt und ausge-
führt werden. Dies gilt auch für die verwendeten Kabelmaterialien. Die mitgelieferten Kabel sind nur für eine
„geschützte" Verlegung (z. B. im Rohr) bei einer Temperatur bis max. 70 ° C (160 ° F) zugelassen. Das Bord-
netz muss ebenfalls mit allen erforderlichen Sicherungen ausgestattet werden.
01. Anschluss Kraftstoff IN
02. Anschluss Kraftstoff OUT
03. Ölablassschlauch
04. xControl Anschlussbox
5.5 Installation des Kraftstoffsystems
5.5.0.1 Die folgenden Komponenten müssen installiert werden:
• Kraftstoffvorfilter mit Wasserabscheider
• externe Kraftstoffpumpe
9.6.16

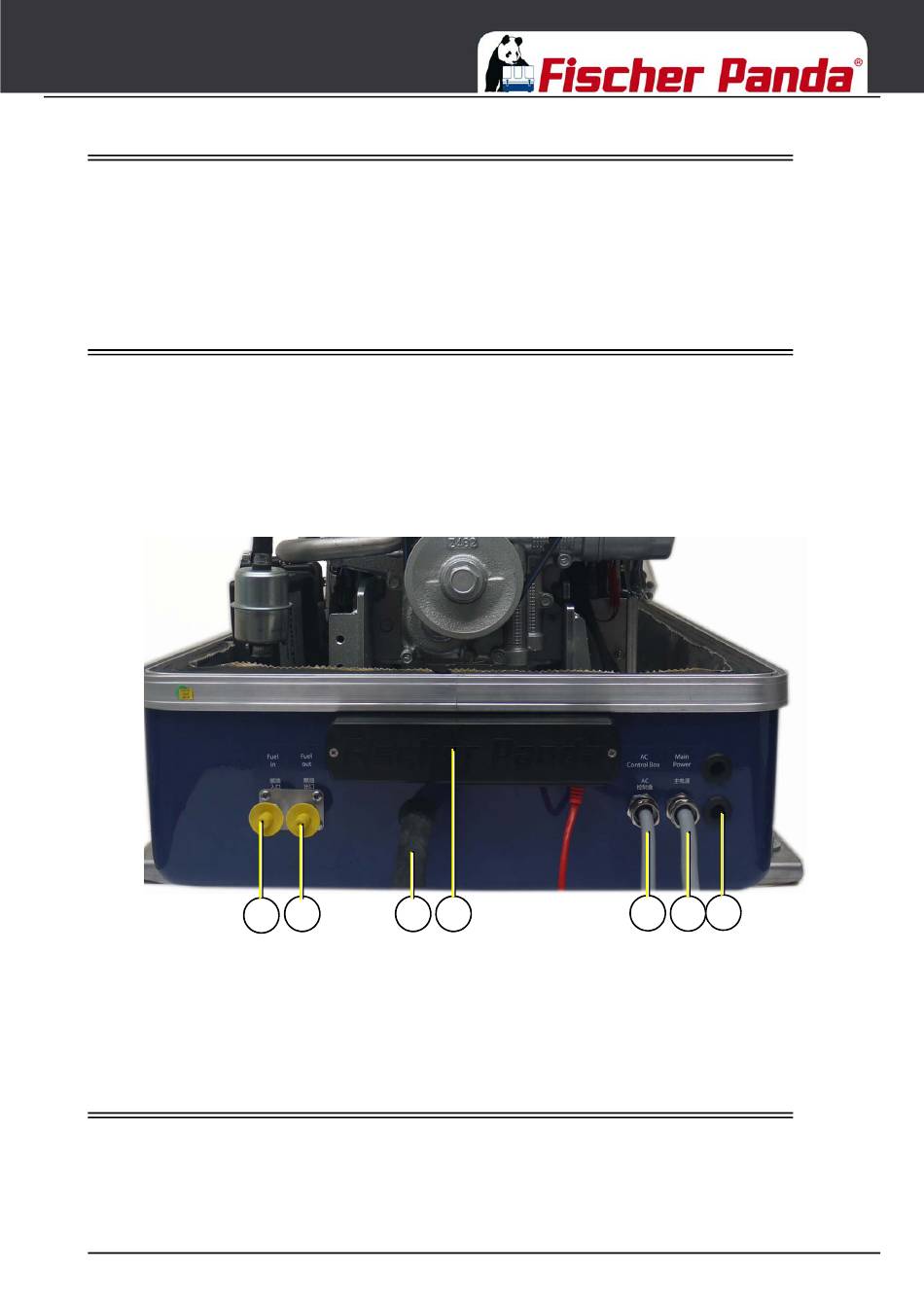

Fig. 5.4.0-1: Anschlüsse - Schema
02
03
01
04
05. Kabel zur AC-Control box (nicht bei allen Modellen)
06. Lastkabel
07. Durchführungen für die Starterbatteriekabel
Kapitel/Chapter 5: Installationshinweise - Seite/Page 47
07
05
06
