Montage

Montage

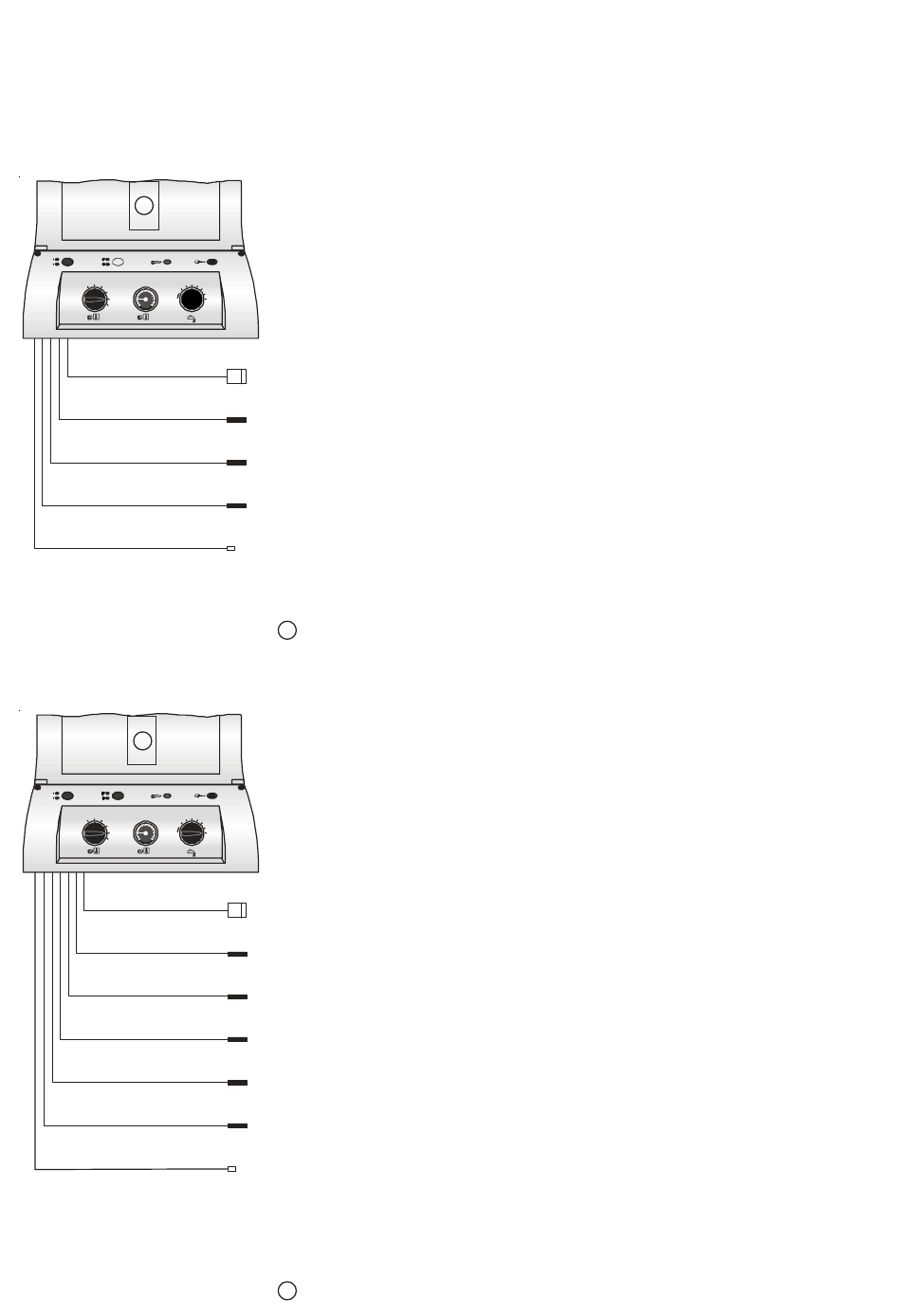

Régulateur R11/RT
1
50
40 60
30
70
10
80
°C
90
°C
Câble vers le brûleur
Régulateur de la température
de chaudière
Thermomètre
Limiteur de température de sécurité
Raccordement du conducteur
de protection
Régulateur R11-SB/RT
1
50
40 60
30
70
10
80
90 °C
°C
Câble vers le brûleur
Régulateur de la température
de chaudière
Thermomètre
Limiteur de température de sécurité
Régulateur à point
fixe
Régulateur de température du
chauffe-eau à accumulation
Raccordement du
conducteur de protection
1 2
Lors du montage du régulateur, il faut veiller à ce que les capillaires des
capteurs ne soient pas pliés ou torsadés !
Câblage électrique selon le schéma joint.
Boîtier du régulateur :
Placer le boîtier du régulateur sur sa console et tirer vers l'avant jusqu'à
ce que les butées du boîtier s'encliquettent dans la console du régulateur.
Fixer le boîtier du régulateur à l'arrière gauche et droit au moyen des vis
à tôle livrées (2 pièces). Amener le capteur vers l'arrière, l'introduire dans
n'importe quelle position dans le doigt de gant et le fixer avec le collier
de serrage. Amener le connecteur du brûleur vers l'avant.
40
50
60
°C Câble vers le brûleur
Le faire passer à travers l'évidement de l'avant de la chaudière.
Régulateur de la température de chaudière
Introduire le capillaire dans n'importe quelle ouverture du doigt de gant
de la chaudière.
Thermomètre pour l'affichage de la température de chaudière
Introduire dans le doigt de gant de la chaudière.
Limiteur de température de sécurité<P>
Introduire le capillaire dans n'importe quelle ouverture du doigt de
gant de la chaudière.
Raccordement du conducteur de protection
Placer sur la console su régulateur.
Apposer l'autocollant signalétique (à remplir par le chauffagiste) sur
1
l'intérieur du couvercle du régulateur.
Boîtier du régulateur :
Placer le boîtier du régulateur sur sa console et tirer vers l'avant jusqu'à
ce que les butées du boîtier s'encliquettent dans la console du régulateur.
Fixer le boîtier du régulateur à l'arrière gauche et droit au moyen des vis
à tôle livrées (2 pièces). Amener le capteur vers l'arrière, l'introduire dans
n'importe quelle position dans le doigt de gant et le fixer avec le collier
de serrage. Amener le connecteur du brûleur vers l'avant.
40
50
60
°C
Câble vers le brûleur
Le faire passer à travers l'évidement de l'avant de la chaudière.
Régulateur de la température de chaudière
Introduire le capillaire dans n'importe quelle ouverture du doigt de gant
de la chaudière.
Thermomètre pour l'affichage de la température de chaudière
Introduire dans le doigt de gant de la chaudière.
Limiteur de température de sécurité<P>
Introduire le capillaire dans n'importe quelle ouverture du doigt de
gant de la chaudière.
Régulateur à point fixe
Introduire le capillaire dans n'importe quelle ouverture du doigt de gant
de la chaudière.
Régulateur de température du chauffe-eau à accumulation
Introduire le capillaire dans le doigt de gant du chauffe-eau à accumulation.
Raccordement du conducteur de protection
Placer sur la console su régulateur.
Apposer l'autocollant signalétique (à remplir par le chauffagiste) sur
1
l'intérieur du couvercle du régulateur.
