5.1 LED-Anzeigen

LED-Anzeigen

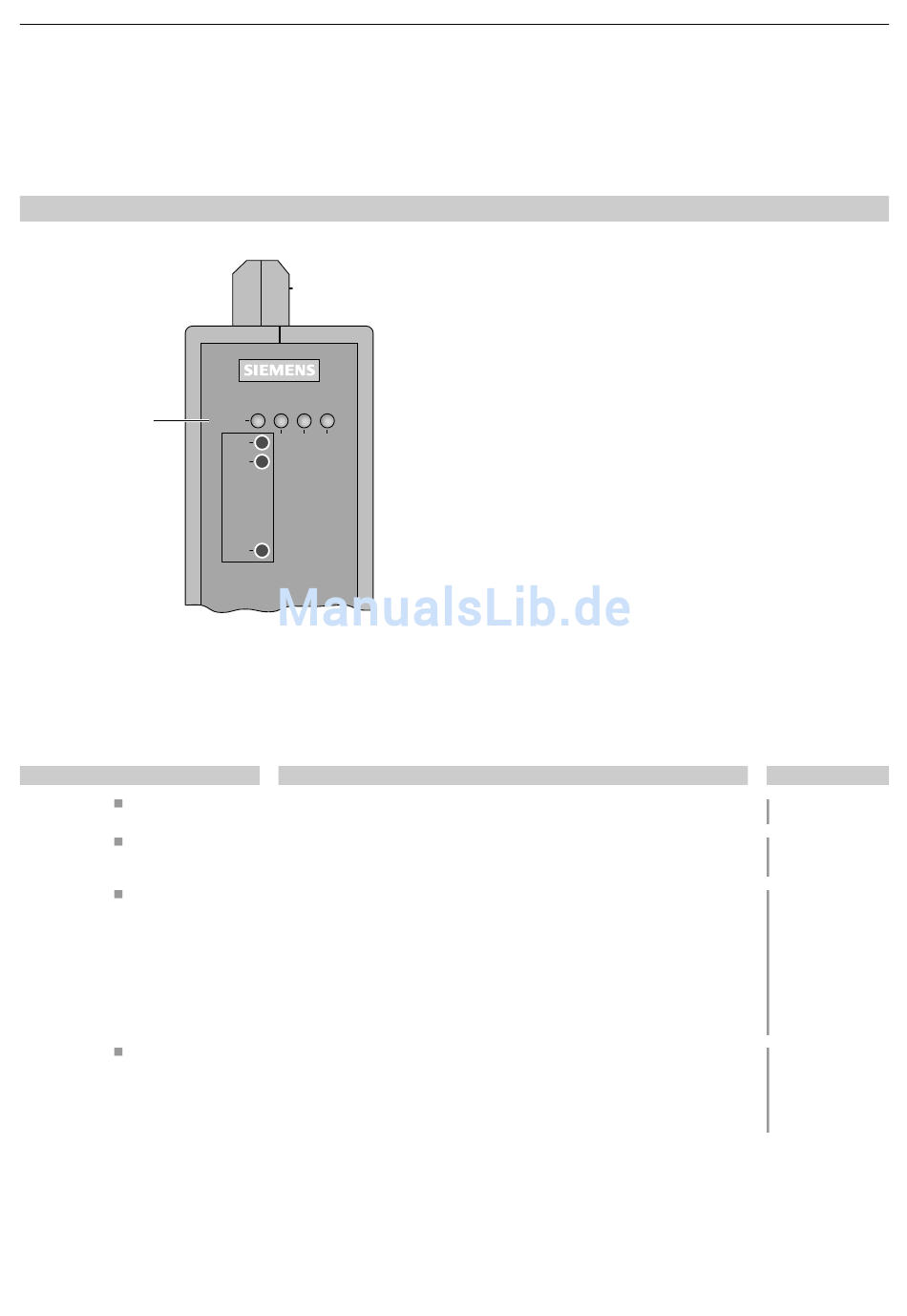

Abb. 14: LED-Anzeigen auf der Frontplatte
LED-Anzeige
System leuchtet grün
leuchtet nicht
blinkt rot
blinkt rot/grün
Version 1.1 4/00
PROFIBUS OLM
System
CH 1 CH 2 CH 3
CH 2
CH 3
Receive
Signal
Intensity
GND
Mögliche Ursachen
– Die Übertragungsgeschwindigkeit wurde erkannnt und die Spannungs-
versorgung ist in Ordnung
– Spannungsversorgung ausgefallen (Totalausfall*)
– Spannungsversorgung falsch angeschlossen
– Modul defekt
Übertragungsrate noch nicht erkannt
– Kein sendender Busteilnehmer vorhanden
– Keine Verbindung zu einem Telegramme sendenden Partnermodul
– Sende- und Empfangs-LWL sind vertauscht angeschlossen
– Übertragungsrate entspricht nicht der PROFIBUS-Norm
– Es ist nur ein einziger aktiver Busteilnehmer angeschlossen, der nur Token an
sich selbst sendet. Nach Zuschalten eines zweiten Busteilnehmers muß die
Anzeige umschalten (Tokentelegramme alleine reichen nicht zum Einstellen
der Übertragungsrate aus).
– Das angeschlossene RS 485-Segment ist nur einseitig abgeschlossen
Übertragungsrate erkannt aber
– Die Slotzeit des Netzes konnte noch nicht ermittelt werden (Netzparameter
HSA zu niedrig eingestellt, kein sendender Busteilnehmer vorhanden)
– Ein optischer Kanal ist auf Mode „redundanter optischer Ring" eingestellt,
der zweite aber nicht (diese Betriebsart muß immer auf beiden optischen
Kanälen eingestellt sein)
– Die Slotzeit des Netzes ist auf einen zu kleinen Wert eingestellt
* bei redundanter Einspeisung Ausfall beider Versorgungsspannungen
5.1 LED-Anzeigen
Meldekontakt
meldet nicht
meldet
meldet nicht
meldet nicht
