Opitec 100.490 Bauanleitung Seite 5

6. Bauanleitung Übersicht
6.1 Herstellung und Montage Turm und Ausgleichgewicht
6.2 Herstellung und Montage Ausleger
6.3 Herstellung und Montage der Kurbeln und Drehscheibe
6.4 Herstellung Grundplatte
6.5 Herstellung und Montage Haken
6.6 Funktionsprüfung
6.1 Herstellung und Montage Turm und Ausgleichgewicht

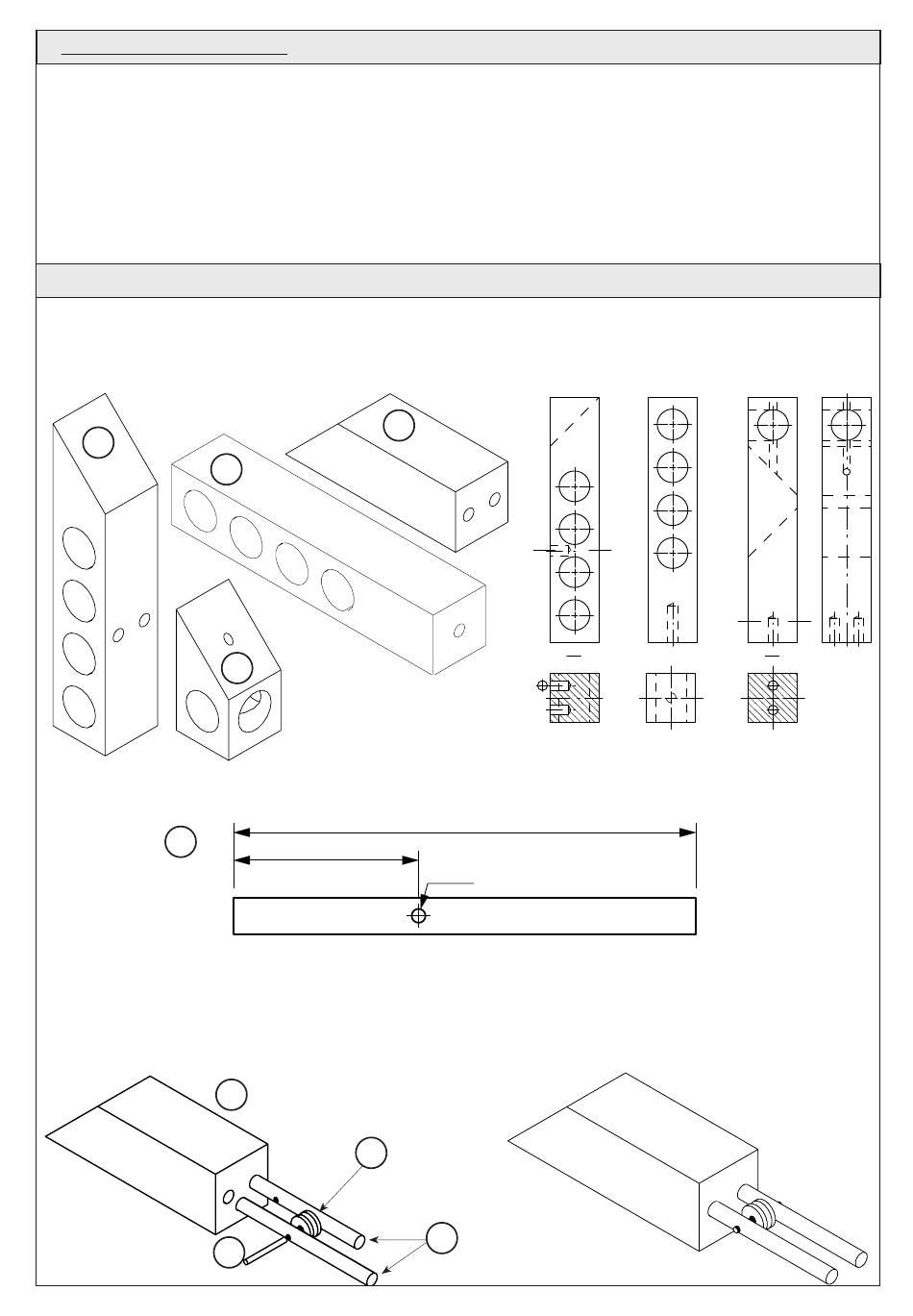

6.1.1 Nach Zeichnung (s. Seite 13) die Turmteile (1a), (1b), das Ausgleichgewicht (1c) und die Kranführerkabine (1d) aus den
3 Kiefernleisten (1) 40 x 40 x 200 mm herstellen (Teile 1c/1d) werden aus einer Leiste gefertigt)
Hinweis:
1a
6.1.2 Kiefernrundstab (4) Ø 4 x 200 mm halbieren und beide Teile nach Zeichnung Ø 3 mm bohren (4a).
6.1.3 Vom Buchenrundstab (5) ein Stück (5a) mit 30 mm Länge absägen und versäubern.
4a
Teile (1c), (4a), (5a) und ein Schnurlaufrad (6) nach Zeichnung zum Ausgleichgewicht zusammenleimen.
Hinweis:
D100490#1
Teile erst anreißen, anschließend bohren, dann ablängen und zuletzt verputzen!
1b
1d
40
Darauf achten, dass die Bohrungen der Rundstäbe (4a) genau fluchten und somit das
Schnurlaufrad (6) parallel zu den Rundstäben auf der Welle (5a) drehen kann.
Schnurlaufrad (6) nicht auf der Welle (5a) anleimen!!
1c
6
5a
1c
A
100
ca.
Ø 3
4a
B
AB
C D
CD
5
