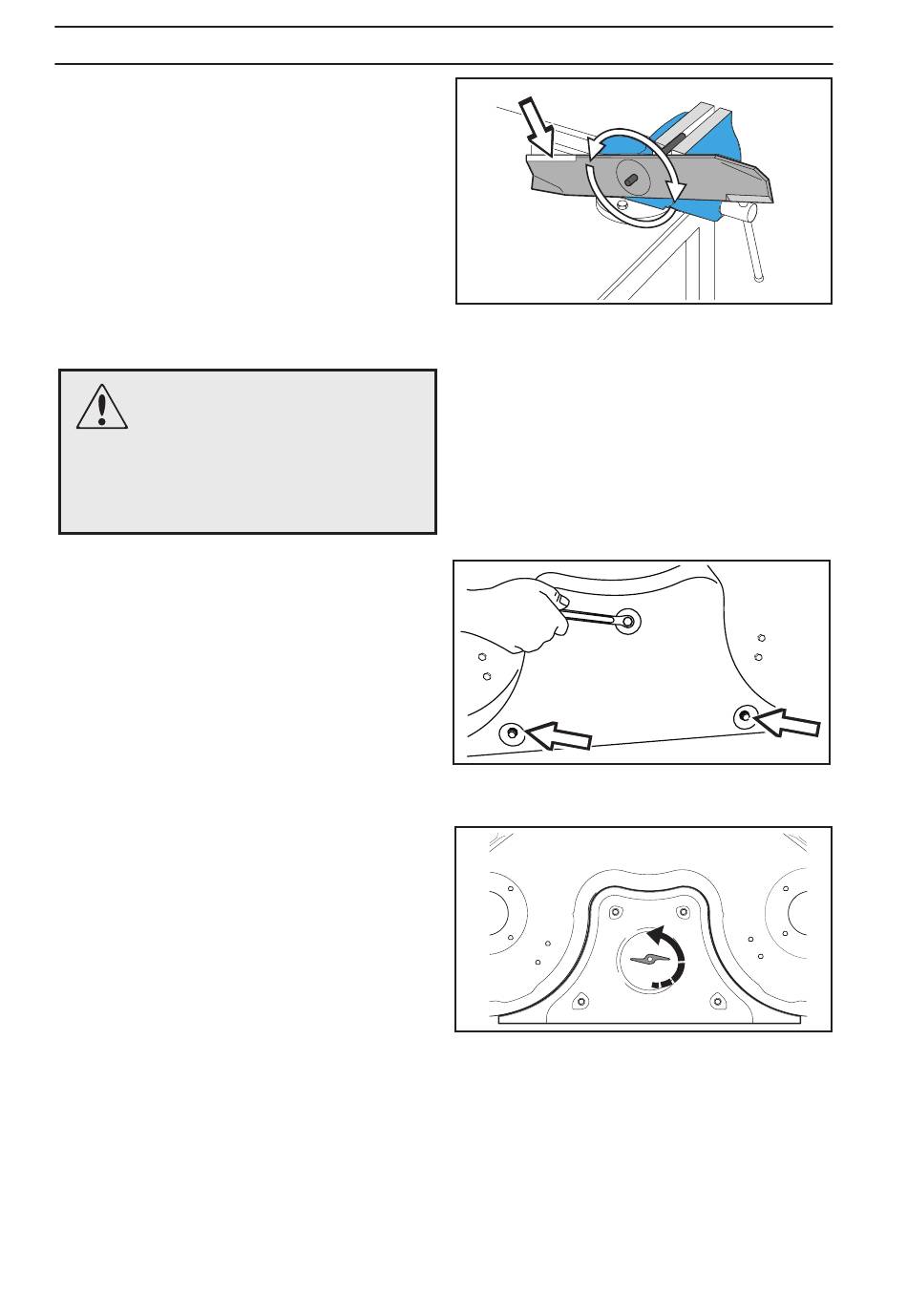

3. Balancieren Sie die Klingen wie folgt aus:
• Spannen Sie wie dargestellt
beispielsweise einen Eintreibdorn
waagerecht in einen Schraubstock.
• Führen Sie das Ende des Eintreibdorns
in die Zentrieröffnung der Klinge ein, und
prüfen Sie, ob die Klinge stillsteht. Die
Abbildung zeigt eine Klinge, die
eingestellt werden muss: Sie muss
abgeschliffen werden, um die richtige
Balance zu erreichen (siehe Pfeil).
• Die Montage erfolgt in umgekehrter
Reihenfolge zum Ausbau.
wARNUNG!
wenn die Klinge durch nicht
ordnungsgemäße Reparatur einen
Riss oder andere Schäden erleidet,
kann sie bei Verwendung brechen.
Diese Gefahr erhöht sich, wenn die
Klinge nicht ordnungsgemäß
ausbalanciert wird.
Ausbau des BioClip-Aufsatzes
(CombiClip)
Um bei einem Combi Deck von der BioClip-
Funktion auf Mähdeck mit Rückauswurf
umzustellen, muss der BioClip-Aufsatz
entfernt werden. Dieser ist unter dem
Mähdeck mit drei Schrauben befestigt.
1. Bringen Sie das Mähdeck in die
Wartungsposition.
2. CombiClip 103, 112
Entfernen Sie die drei Schrauben, die
den BioClip-Aufsatz halten, und
entfernen Sie den Aufsatz.
3. CombiClip 103, 112
Tipp: Setzen Sie drei
Vollgewindeschrauben M8x15 mm in die
Öffnungen, um die Gewinde zu schützen.
4. CombiClip 94
Entfernen Sie die Flügelmutter und den
BioClip-Aufsatz.
5. Bringen Sie das Mähdeck wieder in die
normale Position.
Montieren Sie den BioClip-Aufsatz in
umgekehrter Reihenfolge.
104
German-
REpARATURANwEISUNGEN
Ausbalancieren der Klinge
Ausbau des BioClip-Aufsatzes, CombiClip 103,
CombiClip 112
Ausbau des BioClip-Aufsatzes, CombiClip 94
6012-089
8009-289
6021-023
