2. Systemspeicher (DRAM und SRAM)
Diese Hauptplatine unterstützt 72polige SIMMs mit Kapazitäten von 4 MB, 8 MB,
16 MB 32 MB oder 64 MB, so daß eine Speichergröße von 8 MB bis 256 MB
erreicht wird. Die DRAMs können Fast Page Mode (asymmetrisch oder symmetrisch)
oder EDO sein. Wenn ECC genutzt werden soll, müssen echte 36-Bit DRAM-Mod-
ule (z.B. 8 Chips, 4 Parity Chips) paarweise verwendet werden, keine mit TTL-
Chip. Es können gleichzeitig 32-Bit DRAM ohne und 36-Bit DRAM mit Parity
verwendet werden, allerdings fällt dann die ECC-Funktion weg.
Speichermodule können in folgenden Kombinationen installiert werden:
Bank
Bank 0
SIMM Slots 1&2
Bank 1
SIMM Slots 3&4
WICHTIG: Beachten Sie "Auto Configuration" in Abschnitt IV unter
BIOS Chipsatz Setup bezüglich des Memory Setup.
WICHTIG: Jede Bank muß paarweise mit Modulen der gleichen
Speichergröße bestückt werden. Verwenden Sie keine SIMM-Module mit
mehr als 24 Chips pro Modul. Für solche Module ist das Speicher-Sub-
system von seinen Spezifikationen her nicht ausgelegt, ein stabiles Arbeiten
kann daher nicht gewährleistet werden.
TAG SRAM Upgrade
Der Verwendungszweck ist unter "Cachierbare Speichergröße" beschrieben. Einsetzbar
sind Standard-5V-SRAMchips mit einer Zugriffszeit von mindestens 15 ns.
VORSICHT: Wenn Sie bereits ein Cachemodul mit erweitertem TAG RAM
verwenden, dürfen Sie keinesfalls ein TAG SRAM in diesen Sockel installieren.
12
III. INSTALLATION
Speichermodule
4MB, 8MB, 16MB, 32MB, 64MB
72-pin FPM or EDO SIMM
4MB, 8MB, 16MB, 32MB, 64MB
72-pin FPM or EDO SIMM
Gesamter Systemspeicher (256MB max) =
Kerbe
Top

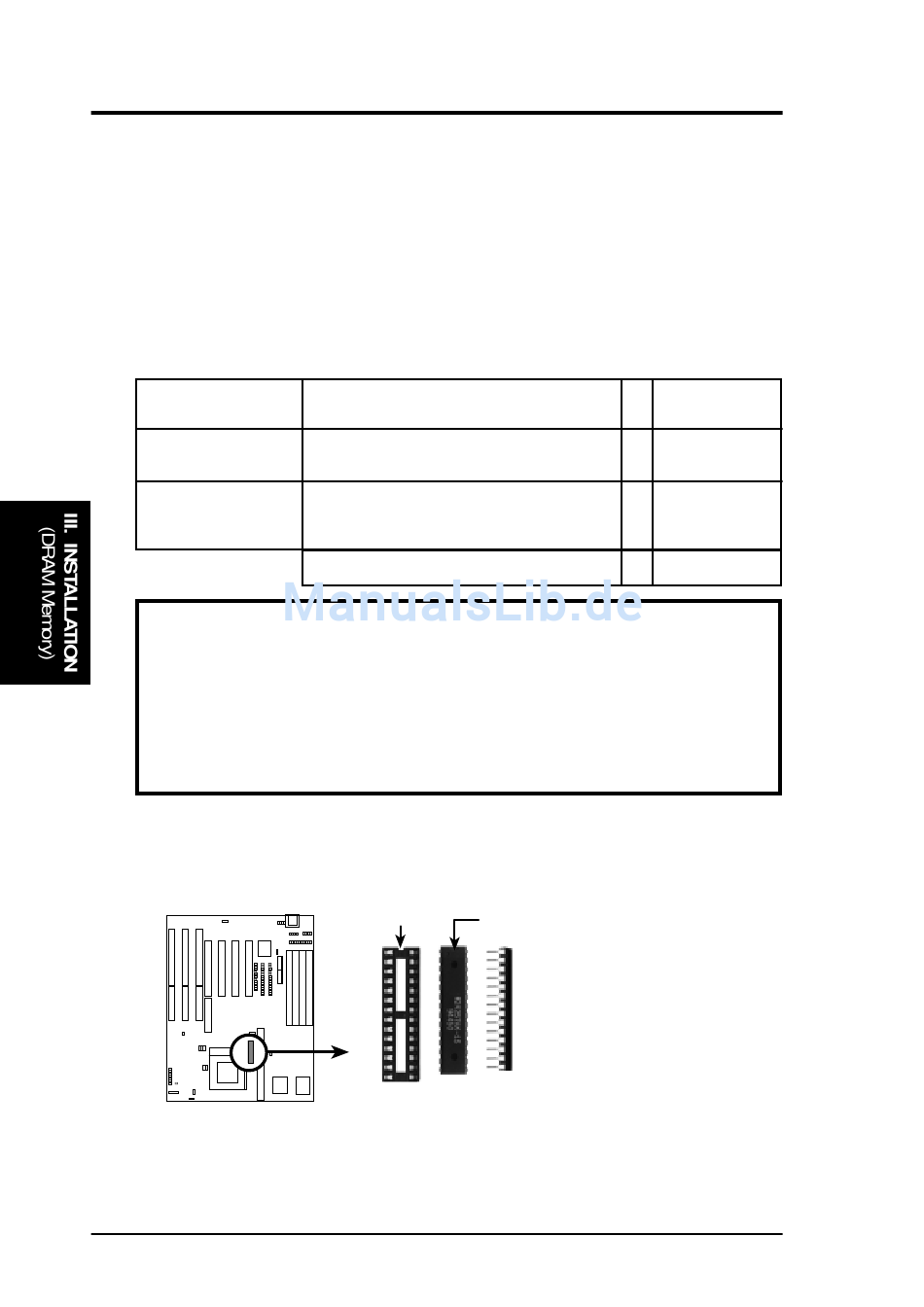

TAG SRAM Upgrade
ASUS P/I-P55T2P4 Benutzerhandbuch
x2
x2
Einkerbung
Setzen Sie einen 16K8
bzw. 32K8 SRAM-Chip
so ein, daß die
halbkreisförmige
Einkerbung auf der
gleichen Seite wie die
Kerbe des Sockels liegt
Side
Speichergröße
zusammen
