13.3 Antriebsgehäuse öffnen bei Gerät ohne
Feldbus-Gateway
Voraussetzung: Versorgungsspannung abgeschaltet.
WARNUNG!
Verletzungsgefahr bei unsachgemäßen Montagearbeiten.
▶ Der Antrieb darf nur von geschultem Fachpersonal mit geeignetem Werkzeug geöffnet werden.
Display-Modul oder Blinddeckel abnehmen:
ACHTUNG!
Display-Modul vorsichtig abnehmen, damit das Verbindungskabel und die HMI-Schnittstelle nicht beschädigt
werden.
Geräte mit ATEX-Zulassung oder IECEx-Zulassung sind mit einem Magnetschloss gesichert.
Das Abnehmen des Deckels ist in der Zusatzanleitung der elektromotorischen Regelventile mit ATEX-
Zulassung und IECEx-Zulassung beschrieben.

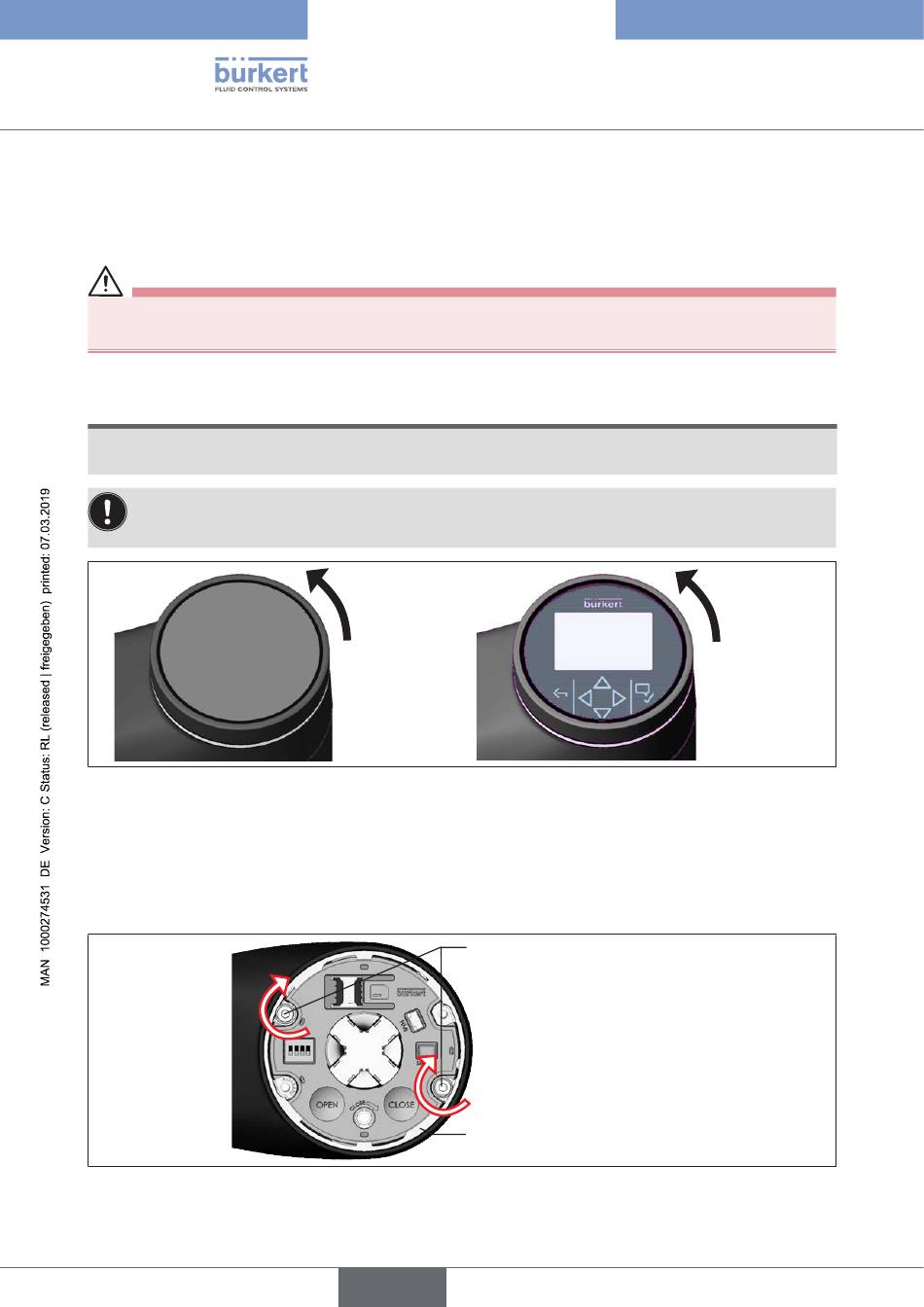

Bild 24: Blinddeckel oder Display-Modul abnehmen
→
Zum Entriegeln das Display-Modul oder den Blinddeckel gegen den Uhrzeigersinn drehen und abnehmen.
ACHTUNG! Beim Display-Modul auf das Verbindungskabel zur HMI-Schnittstelle achten.
→
Bei Geräten mit Display-Modul das Verbindungskabel zur HMI-Schnittstelle ausstecken.
LED- und Speichermodul entnehmen:
Bild 25: LED- und Speichermodul entnehmen
42
Blinddeckel
entriegeln
Befestigungs-
schrauben
Metallgehäuse des LED- und
Speichermoduls
deutsch
Typ 3360, 3361
WechseldesEnergiespeichers
Display-Modul
entriegeln
