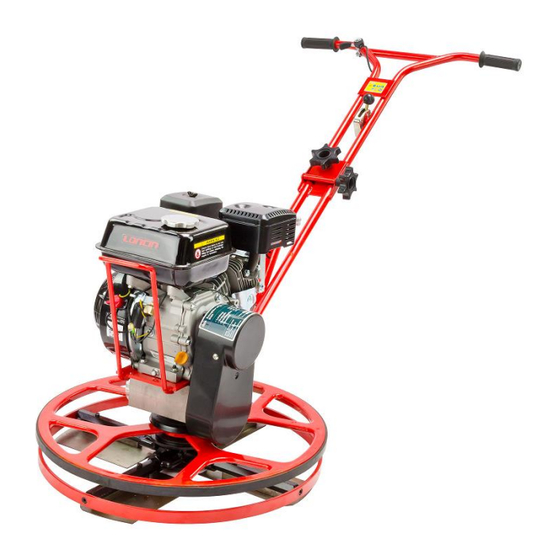

- Seite 1 Version: N2 BETONGLÄTTER BG60 ARTIKEL-NR. 55391 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 03.12.2015...
-
Seite 2: Inhaltsverzeichnis
55391 – BETONGLÄTTER BG60 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 5 2 INBETRIEBNAHME ..........................5 2-1 Anschluss Notauskabel ........................... 5 2-2 Anschluss Bowdenzug ............................ 6 3 BEDIENUNG ............................8 3-1 Starten................................8 3-2 Bedienung ................................ 8 3-3 Glätten ................................9 3-4 Abschlussarbeiten ............................ -
Seite 3: Sicherheitshinweise
55391 – BETONGLÄTTER BG60 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. ... - Seite 4 55391 – BETONGLÄTTER BG60 Sichern Sie den Betonglätter beim Transport gegen verrutschen (z.B. mit Spanngurten). Lagern Sie die Maschine außerhalb von der Reichweite von Kindern oder sonstigen unbefugten Personen. Maschine und Werkzeuge haben in den Händen von unerfahrenen Personen nichts zu suchen.
-
Seite 5: Bestimmungsgemäße Verwendung
55391 – BETONGLÄTTER BG60 BESTIMMUNGSGEMÄßE VERWENDUNG Der Betonglätter ist eignet sich für die Verwendung auf feuchten, verdichteten Betonoberflächen. Der Betonglätter eignet sich nicht für die Verwendung in Innenräumen. INBETRIEBNAHME ANSCHLUSS NOTAUSKABEL Schritt 1 (Kabel Montieren): Kabel über die Motorabdeckung nach vorn führen und anschließen. -
Seite 6: Anschluss Bowdenzug
55391 – BETONGLÄTTER BG60 Komplettansicht von vorne mit montiertem Kabel: ANSCHLUSS BOWDENZUG Vorgefundene Situation: Bowdenzug liegt nicht angeschlossen bei. Schritt 1 (Luftfilterdeckel demontieren): Flügelmutter abschrauben, Deckel abheben: SEITE 6 VON 17... - Seite 7 55391 – BETONGLÄTTER BG60 Schritt 2 (Luftfilter demontieren): Zweite Flügelmutter abschrauben, Luftfilter abheben. Schritt 3 (Luftfilter-Grundplatte abschrauben): 2 Schrauben herausdrehen, Platte abheben Schritt 4 (Bowdenzug einbauen): Befestigen Sie anschließend die Abdeckungen wieder in umgekehrter Reihenfolge. SEITE 7 VON 17...
-
Seite 8: Bedienung
55391 – BETONGLÄTTER BG60 BEDIENUNG STARTEN Schalten Sie den Motorschalter ein. Drehen Sie das Kraftstoffventil auf die Position ON. Schließen Sie das Drosselventil. Falls die Maschine heiß ist bzw. sich in einer heißen Umgebung befindet, ist es nicht nötig dieses zu schließen. -
Seite 9: Glätten
55391 – BETONGLÄTTER BG60 GLÄTTEN Bevor Sie die Glättscheibe montieren, säubern Sie alle Schaufeln. Die Schaufeln sollten frei von Beton sein. Prüfen Sie, ob die Schaufeln flach eingestellt sind (parallel zur Oberfläche). Nun montieren Sie die Glättscheibe unter die Schaufeln. -
Seite 10: Riemenwechsel
55391 – BETONGLÄTTER BG60 RIEMENWECHSEL Um den Antriebsriemen zu wechseln, lösen und entfernen Sie die Muttern der Riemenabdeckung. Lösen Sie die Schrauben, um den Riemen zu entspannen und drehen Sie diesen langsam von der Riemenscheibe herunter. Wenn es nötig ist, dann drehen Sie die Muttern von der Schraube und entlasten die Riemenspannung. -
Seite 11: Technische Daten
Gewicht ca. 59 kg ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 12: Explosionszeichnungen
55391 – BETONGLÄTTER BG60 EXPLOSIONSZEICHNUNGEN KONTROLLEINHEIT TEILELISTE KONTROLLEINHEIT ORIGINAL- TEILENUMMER BEZEICHNUNG 601001 Schraube 601002 Platte 601003 Unterlegscheibe 601004 Schraubenmutter 601005 Schraube 601006 Mutter 601007 Unterlegscheibe 601008 Schraube 601009 Schraube 601010 Gashebel 601011 Notausschalter (kpl.) 601012 Schaft, Glätterkontrolle 601013 Muffe 601014... -
Seite 13: Zeichnung Haupteinheit
55391 – BETONGLÄTTER BG60 ORIGINAL- TEILENUMMER BEZEICHNUNG 601025 Kugellager 601026 Stift 601027 Schraube 601028 Griffhalterung (verstellbar) 601029 Schraube 601030 Mutter 601031 Griff (verstellbar) ZEICHNUNG HAUPTEINHEIT SEITE 13 VON 17... -
Seite 14: Teileliste Haupteinheit
55391 – BETONGLÄTTER BG60 TEILELISTE HAUPTEINHEIT ORIGINAL- TEILENUMMER BEZEICHNUNG M300200001 Schraube MIZ M300200002 Gasmuffe M300300000-1 Kreuzplatte M300200003 Stift M300200004 Verschleißplatte M300200005 Kugellager M300200006 Verschleißring M300200007 Armbügel MTBF06105 Flügel M300300001 Flügelarm M300300002 Distanzstück M300300003 Federscheibe M300300004 Schraube M300300005 Flügelarm-Hebel M300300007 Rollstift F... -
Seite 15: Zeichnung Getriebeeinheit
55391 – BETONGLÄTTER BG60 ZEICHNUNG GETRIEBEEINHEIT SEITE 15 VON 17... -
Seite 16: Teileliste Getriebeeinheit
55391 – BETONGLÄTTER BG60 TEILELISTE GETRIEBEEINHEIT ORIGINAL- TEILENUMMER BEZEICHNUNG M300600001 Schraube M8 M300600002 Schraube M300600003 Getriebekasten-Abdeckung M300600004 Dichtung M300600005 Schraube M10 M300600006 Distanzstück M300600007 Dichtung M300600008 Schraube M300600009 Flansch, (für Antriebswelle) M300600010 Dichtungsplatte M300600011 Dichtungsring M300600012 Kugellager M300600013 Antriebswelle mit Schneckengetriebe... -
Seite 17: Ce-Konformitätserklärung
55391 – BETONGLÄTTER BG60 CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
