AXIS Q3517-SLVE Network Camera

Installieren des Produkts

Die Hardware installieren

Montagehalterung
VORSICHT
Vorsicht vor scharfen Metallkanten. Während der Installation Schnittschutzhandschuhe
tragen.
Die acht Bohrungen an den Kanten sind für die Wandmontage vorgesehen.
Es sind Bohrungen für die Montage der Halterung an folgenden Anschlussdosen vorhanden:
• Standard-US-Doppelverteilerdose
• Standard-US-Anschlussdose
• Quadratische 4"-Anschlussdose
• Achteckige 4"-Anschlussdose

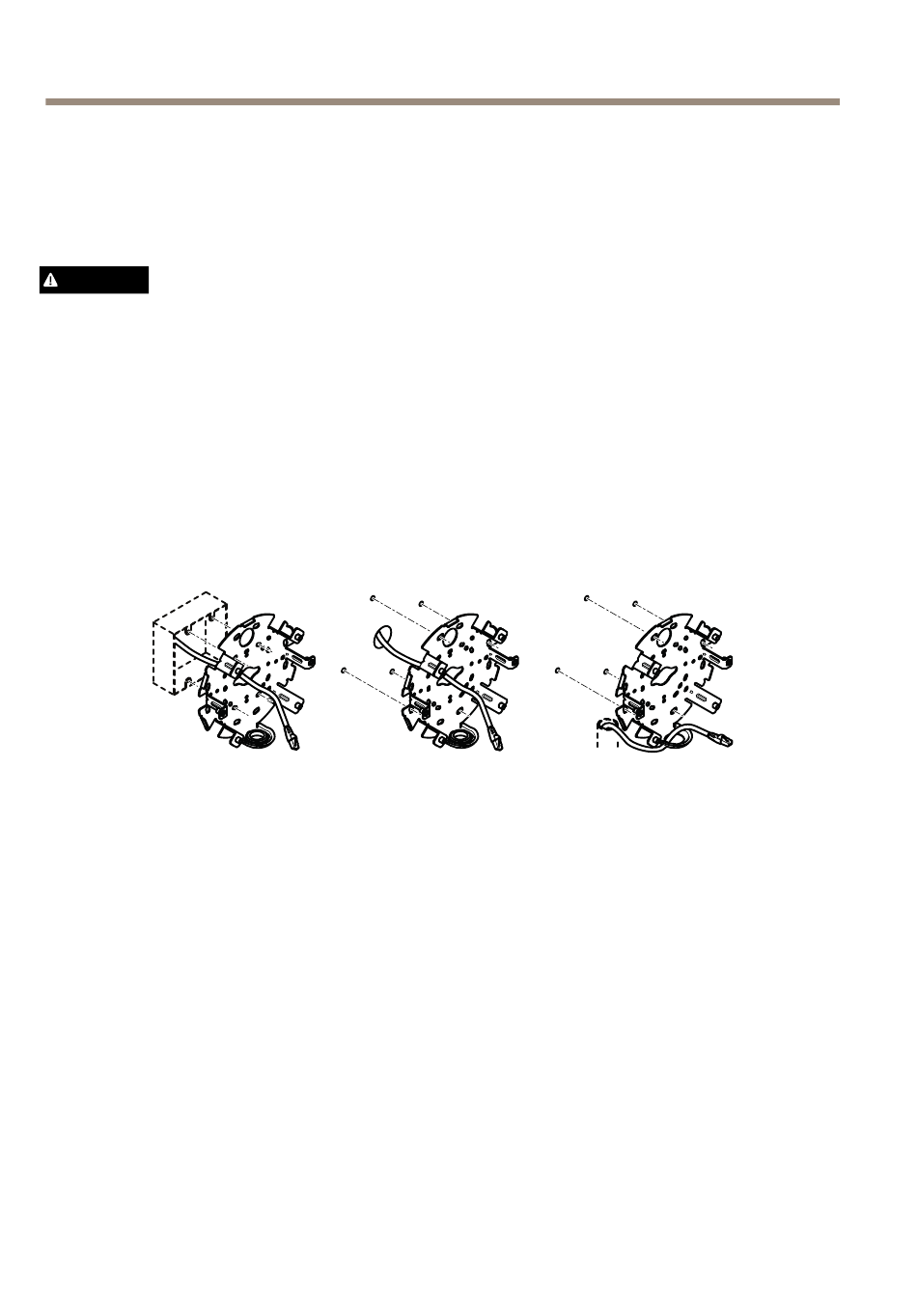

Je nachdem, ob Sie eine Anschlussdose verwenden oder die Kabel durch oder entlang der Wand
führen möchten, folgen Sie den untenstehenden Anweisungen.
Die Montage an eine Anschlussdose:
1. Die Klebedichtung an der Rückseite der Halterung anbringen.
2. Das Netzwerkkabel (falls erforderlich auch das Mehrfachanschlusskabel) durch die
Anschlussdose und durch die Bohrung in der Halterung führen.
3. Bringen Sie die Halterung mit geeigneten Schrauben aus Edelstahl an der Anschlussdose
an.
Für die Verlegung der Kabel durch die Wand:
1. Mithilfe der Bohrschablone vier Löcher für die Halterung in die Wand und ein Loch für
die Kabelführung durch die Wand bohren.
2. Die Klebedichtung an der Rückseite der Halterung anbringen.
3. Das Netzwerkkabel (falls erforderlich auch das Mehrfachanschlusskabel) durch die Wand
und durch die Bohrung in der Halterung führen.
