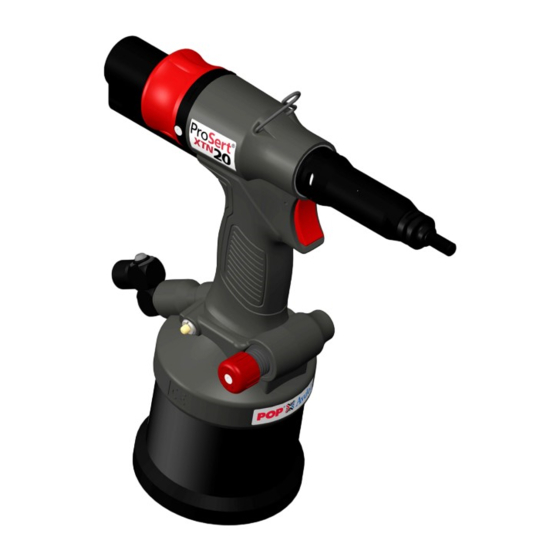

Stanley ProSert XTN20 Handbuch
Blindnietmutter-werkzeug
Vorschau ausblenden
Andere Handbücher für ProSert XTN20:
- Bedienungsanleitung (148 Seiten) ,
- Serviceanleitung (92 Seiten) ,
- Wartungshandbuch (24 Seiten)
Verwandte Anleitungen für Stanley ProSert XTN20
Inhaltszusammenfassung für Stanley ProSert XTN20

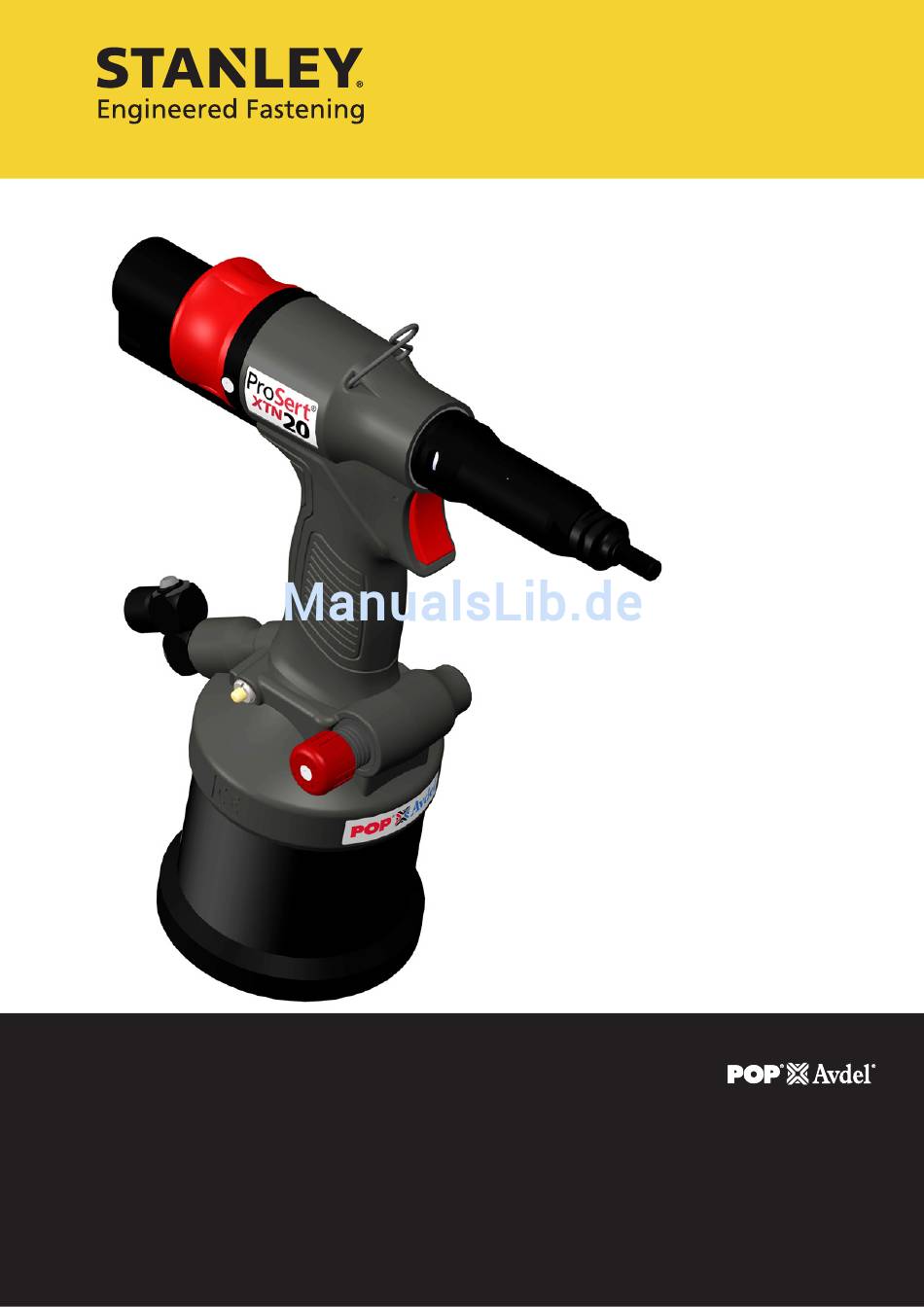

- Seite 1 Wartungshandbuch Übersetzung der Originalanleitung Blindnietmutter-Werkzeug ProSert® XTN20 Blindnietmutter-Werkzeug – 74202 Hydropneumatisches Setzgerät...
- Seite 2 DEUTSCH Abb. 1 12 13 Abb. 2...
- Seite 3 DEUTSCH Abb. 3...
- Seite 4 DEUTSCH Abb. 4...
- Seite 5 DEUTSCH Abb. 5...
- Seite 6 DEUTSCH...
- Seite 7 DEUTSCH Abb. 6...
-
Seite 8: Inhaltsverzeichnis
Genehmigung von STANLEY Engineered Fastening vorliegt. Die bereitgestellten Informationen basieren auf den Daten, die zum Zeitpunkt der Einführung dieses Produkts bekannt sind. STANLEY Engineered Fastening verfolgt eine Politik der ständigen Produktverbesserung und somit können die Produkte Änderungen unterliegen. -
Seite 9: Sicherheitsdefinitionen
Sicherheitsvorschriften zu beachten. BEWAHREN SIE DIESE ANLEITUNG AUF. WARNUNG: Nicht auf andere Weise verwenden als zum "Setzen von STANLEY Engineered Fastening Blindnietmuttern" angegeben. Verwenden Sie nur Teile, Schrauben und Zubehörteile, die vom Hersteller empfohlen werden. Nehmen Sie keinerlei Veränderungen an dem Gerät vor. Jede Änderung an Gerät durch den Kunden unterliegt einzig der vollen Verantwortung des Kunden und macht geltende Gewährleistungen ungültig. - Seite 10 20. Missbrauchen Sie das Gerät nicht, indem Sie es herunterfallen lassen oder als Hammer verwenden. 21. Halten Sie Schmutz und Fremdkörper aus dem Hydrauliksystem des Gerät fern, da sonst Fehlfunktionen auftreten können. STANLEY Engineered Fastening verfolgt eine Politik der ständigen Produktentwicklung und -verbesserung und wir behalten uns das Recht vor, die technischen Daten...
-
Seite 11: Technische Daten
DEUTSCH 2. Technische Daten Das hydropneumatische Gerät ProSert® XTN20 ist für das Setzen von STANLEY Engineered Fastening Blindnietmuttern durch Anpassung der Kraft und/oder des Hubs des Geräts vorgesehen. Das Gerät ProSert® XTN20 wird verwendet, um Blindnietmuttern der Größen M3 bis M10 zu setzen, wenn das entsprechende Mundstück angebracht ist. -
Seite 12: Liste Der Hauptkomponenten
DEUTSCH 2.2 Liste der Hauptkomponenten siehe Abb. 1 & 2 Neubestellung Ersatzteilnummern 07555-09004 07555-09005 Ziehschraube 07555-09006 07555-09008 07555-00904 07555-00905 Mundstück 07555-00906 07555-00908 Sicherungsmutter 07555-00901 Mundstück 74202-02021 Spannmutter 74202-02022 07555-09104 07555-09105 Führungsbuchse 07555-09106 07555-09108 07555-01004 07555-01005 Mitnehmerdorn 07555-01006 07555-01008 Ziehschrauben-Adapter 74202-02023 Spindel 74202-02039 Aufhängering... -
Seite 13: Geräteeinrichtunginrichtung
DEUTSCH 3. Geräteeinrichtunginrichtung WICHTIG - LESEN SIE VOR INBETRIEBNAHME DIE SICHERHEITSHINWEISE SEITE 9 & 10 GRÜNDLICH DURCH. Vor dem Gebrauch • Wählen Sie das passende Mundstück und Ziehschraube und bringen Sie es an. • Schließen Sie das Gerät an die Luftzufuhr an. Testen Sie die Zug- und Rückführzyklen durch Drücken und Loslassen des Auslösers 12. -
Seite 14: Luftzufuhr
DEUTSCH 4.2 Luftzufuhr • Alle Geräte werden mit Druckluft bei einem Mindestdruck von 5,0 bar betrieben. • Druckregler und automatische Schmier-/Filtersysteme zur Verwendung mit der Hauptluftzufuhr innerhalb von 3 Metern von dem Gerät (siehe Abb. 7). • Luftzufuhrschläuche müssen eine Mindestnenndruck von 150% des im System erzeugten Maximaldrucks haben, oder 10 bar, je nachdem, was höher ist. -
Seite 15: Bedienungsschritte
DEUTSCH 4.3.1 Hubeinstellung (siehe Abb. 1A & 3). Um dieses Gerät mit eingestelltem Hub zu verwenden, schrauben Sie den Druckregler 30 vollständig herein, um den vollen Druck zu erreichen, und stellen Sie dann den Feststeller für die Hubeinstellung auf die gewünschte Hublänge ein: Öffnen Sie den Schieber für die Hubeinstellung 20B •... -
Seite 16: Wartung
DEUTSCH 6. Wartung Eine regelmäßige Wartung darf nur von geschultem Personal durchgeführt werden, und eine umfassende Inspektion ist jährlich oder alle 500.000 Zyklen erforderlich, je nachdem, was früher eintritt. Reinigung und Wartung LUFTZUFUHR TRENNEN Mundstücke sollten in wöchentlichen Abständen oder alle 5.000 Zyklen gewartet werden. VORSICHT - Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt, wo der Pneumatikzylinder mit dem Kunststoffgriff verbunden ist. -
Seite 17: Auffüllen
DEUTSCH 6.3 Auffüllen Nach dem Zerlegen des Gerätes und vor Inbetriebnahme ist immer ein Auffüllen erforderlich. Es kann auch notwendig werden, den vollen Hub nach längerem Gebrauch wiederherzustellen, wenn der Hub geringer geworden ist und Niete nicht vollständig durch einmaliges Betätigen des Auslösers gesetzt werden. Angaben zum Öl Das empfohlene Öl für das Auffüllen ist Hyspin®... -
Seite 18: Komplett Wartung / Zerlegen Des Gerätes
DEUTSCH 7. Komplett Wartung / Zerlegen des Gerätes W I C H T I G SICHERHEITSHINWEISE SIEHE SEITE 9 & 10. DER ARBEITGEBER TRÄGT DIE VERANTWORTUNG, SICHERZUSTELLEN, DASS DIE WARTUNGSANWEISUNGEN DEM ENTSPRECHENDEN PERSONAL AUSGEHÄNDIGT WERDEN OHNE FACHGERECHTE AUSBILDUNG SOLLTE DER BEDIENER NICHT ZU WARTUNGS- ODER REPARATURARBEITEN AM GERÄT HERANGEZOGEN WERDEN. - Seite 19 DEUTSCH Regler • Drehen Sie Druckschalter30 vollständig raus. Mit einem 2mm-Sechskantschlüssel Schraube 74 lösen, Druckschalter 30 Reglersperre 31, Feder 32 und Feststelllager 33 entfernen. Mit einem 14mm-Schraubenschlüssel Druckverschluss 28 lösen, der Regler 29 sollte dann vom • Druckverschluss28 abgeschraubt werden können. Feder 34 und Federführung 27 entfernen.
- Seite 20 DEUTSCH SCHWENKANSCHLUSS 360° 74202-02103 POSITION TEILENUMMER BESCHREIBUNG MENGE ERSATZTEILE 74202-02100 LUFTFILTER 07003-00026 O-RING 74202-02096 1/4 VERTEILER 07003-00029 O-RING 74202-02097 SCHWENKVERSCHRAUBUNG 74202-02099 FEDERRING 74202-02098 BUCHSE VERTEILERBAUGRUPPE 74202-02105 POSITION TEILENUMMER BESCHREIBUNG MENGE ERSATZTEILE 74202-02011 VERTEILER 74202-02093 STIFT 74202-02066 O-RING 74202-02064 O-RING 74202-02063 O-RING 07001-0047 M4 GEWINDESTIFT...
- Seite 21 DEUTSCH LUFTMOTORBAUGRUPPE 74202-02104 POSITION TEILENUMMER BESCHREIBUNG MENGE ERSATZTEILE 74202-02028 MOTORGEHÄUSE 74202-02110 GEHÄUSE 07555-09216 STIFT 74202-02111 GEHÄUSEBLOCK 07555-09215 LAGER 74202-02112 LAMELLEN 74202-02113 MOTORSPINDEL 74202-02114 UNTERLEGSCHEIBE 07555-09206 LAGER 74202-02115 UNTERLEGSCHEIBE 74202-02116 TELLERRAD 74202-02117 PLANETENGETRIEBE 74202-02118 STANGE 74202-02119 PLANETENRADSPINDEL 74202-02120 LAGER 74202-02121 FEDERRING 74202-02043 MOTORSTANGE 74202-02060...
-
Seite 22: Fehlersuche
DEUTSCH 8. Fehlersuche Seite Fehler Mögliche Ursache Abhilfe Ref. Überprüfen Sie auf verschlissene Dichtungen. Luftleck vom Motor. Austauschen. Pneumatikmotor läuft Ungenügender Luftdruck. Luftdruck erhöhen. langsam. Luftweg blockiert. Blockade entfernen. MotorLamellen 6M stecken fest Reinigen und schmieren. Abgenutzte oder beschädigte Austauschen. Antriebswelle E. -
Seite 23: Hydrauliköl - Allgemeine Sicherheitsdaten
Nachfrage nach Rohstoffen. Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen. Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrer örtlichen STANLEY Engineered Fastening Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten Kundendienstwerkstätten und vollständige Informationen über... - Seite 24 Die Namen und Logos anderer hier genannter Unternehmen sind möglicherweise Marken ihrer jeweiligen Eigentümer. Als Folge unserer Politik der kontinuierlichen Produktentwicklung und -verbesserung können die angegebenen Daten jederzeit ohne vorherige Ankündigung geändert werden. Ihr lokaler Repräsentant von STANLEY Engineered Fastening stellt Ihnen gerne die aktuellsten Informationen zur Verfügung.
