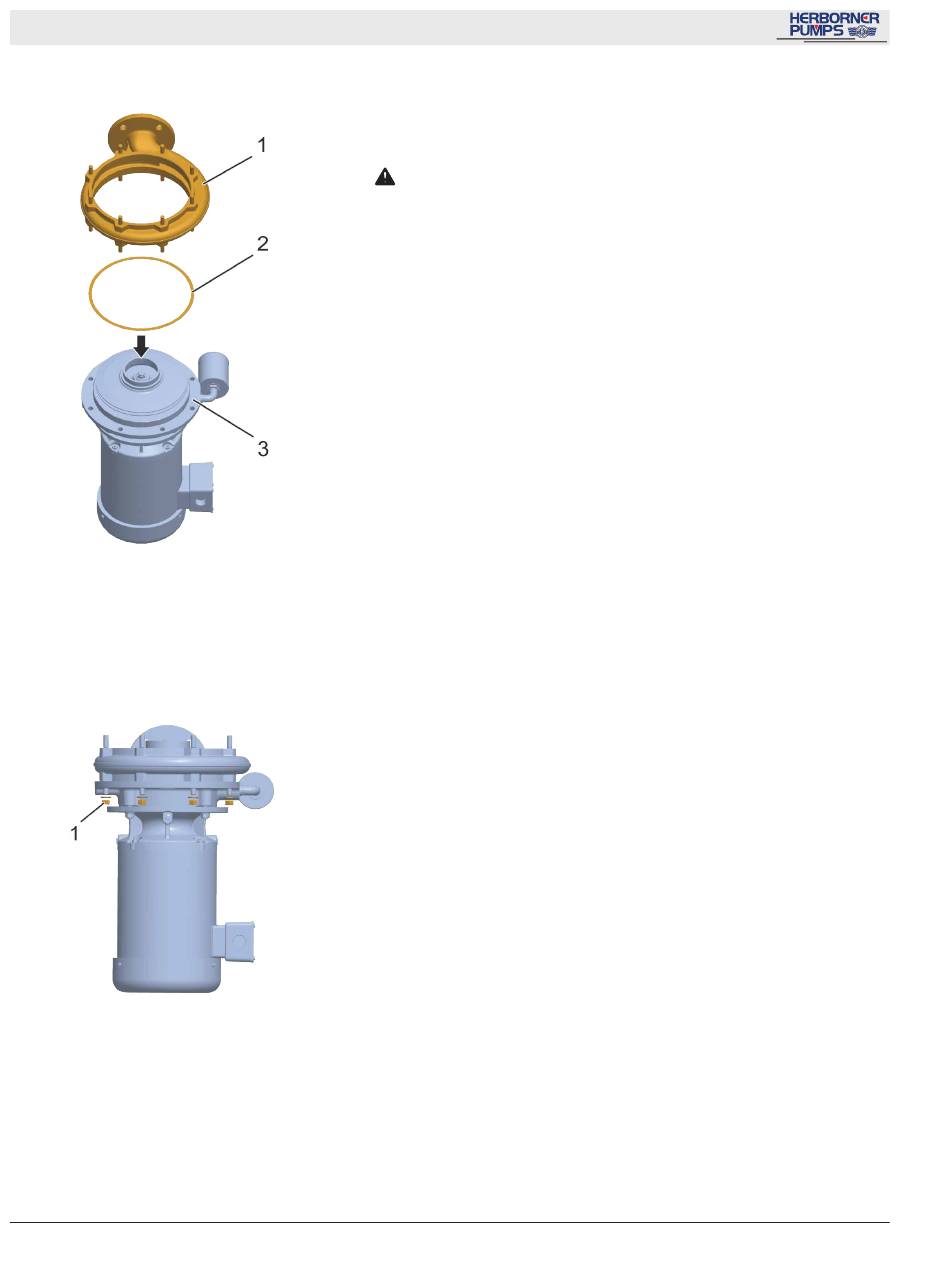

Bild 109 Pumpengehäuse montieren
(Beispiel herborner.F-N)
1 Pumpengehäuse
2 Flachdichtung
3 Zwischengehäuse
Bild 110 Muttern zur Befestigung des
Pumpengehäuses festziehen (Beispiel
herborner.F-N)
166
14. Die Flachdichtung (Bild 109/2) auf das Zwischengehäu-
se (Bild 109/3) legen.
15. WARNUNG! Verletzungsgefahr durch hohes Ge-
wicht des Bauteils!
Das Pumpengehäuse (Bild 109/1) so mit den Gewinde-
bolzen passend auf das Zwischengehäuse (Bild 109/3)
aufsetzen, dass die vorher aufgebrachten Markierun-
gen übereinstimmen.
16. Die Muttern zur Befestigung des Pumpengehäuses
samt Unterlegscheiben (Bild 110/1) festziehen.
