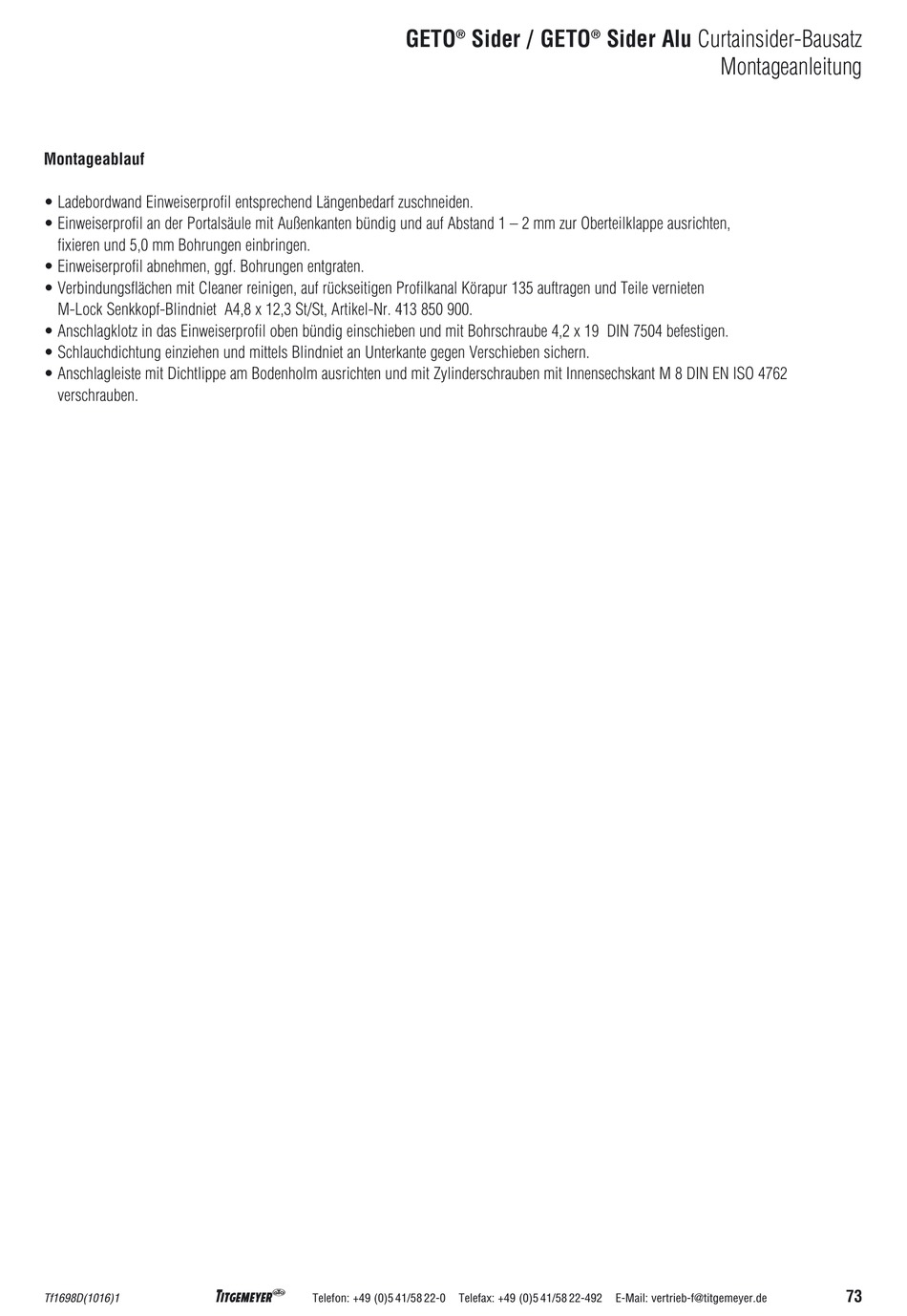

Montageablauf
• Ladebordwand Einweiserprofil entsprechend Längenbedarf zuschneiden.
• Einweiserprofil an der Portalsäule mit Außenkanten bündig und auf Abstand 1 – 2 mm zur Oberteilklappe ausrichten,
fixieren und 5,0 mm Bohrungen einbringen.
• Einweiserprofil abnehmen, ggf. Bohrungen entgraten.
• Verbindungsflächen mit Cleaner reinigen, auf rückseitigen Profilkanal Körapur 135 auftragen und Teile vernieten
M-Lock Senkkopf-Blindniet A4,8 x 12,3 St/St, Artikel-Nr. 413 850 900.
• Anschlagklotz in das Einweiserprofil oben bündig einschieben und mit Bohrschraube 4,2 x 19 DIN 7504 befestigen.
• Schlauchdichtung einziehen und mittels Blindniet an Unterkante gegen Verschieben sichern.
• Anschlagleiste mit Dichtlippe am Bodenholm ausrichten und mit Zylinderschrauben mit Innensechskant M 8 DIN EN ISO 4762
verschrauben.
