Regelungen
(Fortsetzung)
Speichertemperatursensor
Bei Vitodens mit Ladespeicher oder Solarspeicher zusätzlich auch
Auslauftemperatursensor.
Die Sensoren sind in der Regelung angeschlossen und in den Heiz-
kessel bzw. Speicher eingebaut.
Technische Daten
Schutzart
Sensortyp

Technische Daten Vitotronic 100, Typ HC1B

Nennspannung 230 V~
Nennfrequenz 50 Hz
Nennstrom 6 A
Schutzklasse I
Wirkungsweise Typ 1 B gemäß EN 60730-1
Zulässige Umge-
bungstemperatur
– bei Betrieb 0 bis +40 °C
Verwendung in Wohn- und Heizräumen (norma-
le Umgebungsbedingungen)
– bei Lagerung und
Transport –20 bis +65 °C
Einstellung elekt-
ronischer Tempera-
turwächter (Heizbe-
trieb) 82 °C (Umstellen nicht möglich)
7.2 Vitotronic 200, Typ HO1B, für witterungsgeführten Betrieb
In Verbindung mit Vitodens 222-F
Aufbau und Funktionen
Modularer Aufbau
Die Regelung ist in den Heizkessel eingebaut.
Die Regelung besteht aus Grundgerät, Elektronikmodulen und
Bedieneinheit.
Grundgerät:
■ Netzschalter
■ Optolink Laptop-Schnittstelle
■ Betriebs- und Störanzeige
■ Entriegelungstaste
■ Sicherungen
21°C
14°C
Kesseltemperatur 48°C
VITODENS
IP 32
Viessmann NTC 10 kΩ bei
25 °C
HK1
Zulässige Umgebungstemperatur
– bei Betrieb
– bei Lagerung und Transport
Einstellbereich der
Trinkwassertempe-
ratur
– Vitodens mit
Ladespeicher 10 bis 63 °C
– Vitodens mit
innenbeheiztem
Speicher-Was-
sererwärmer 10 bis 68 °C

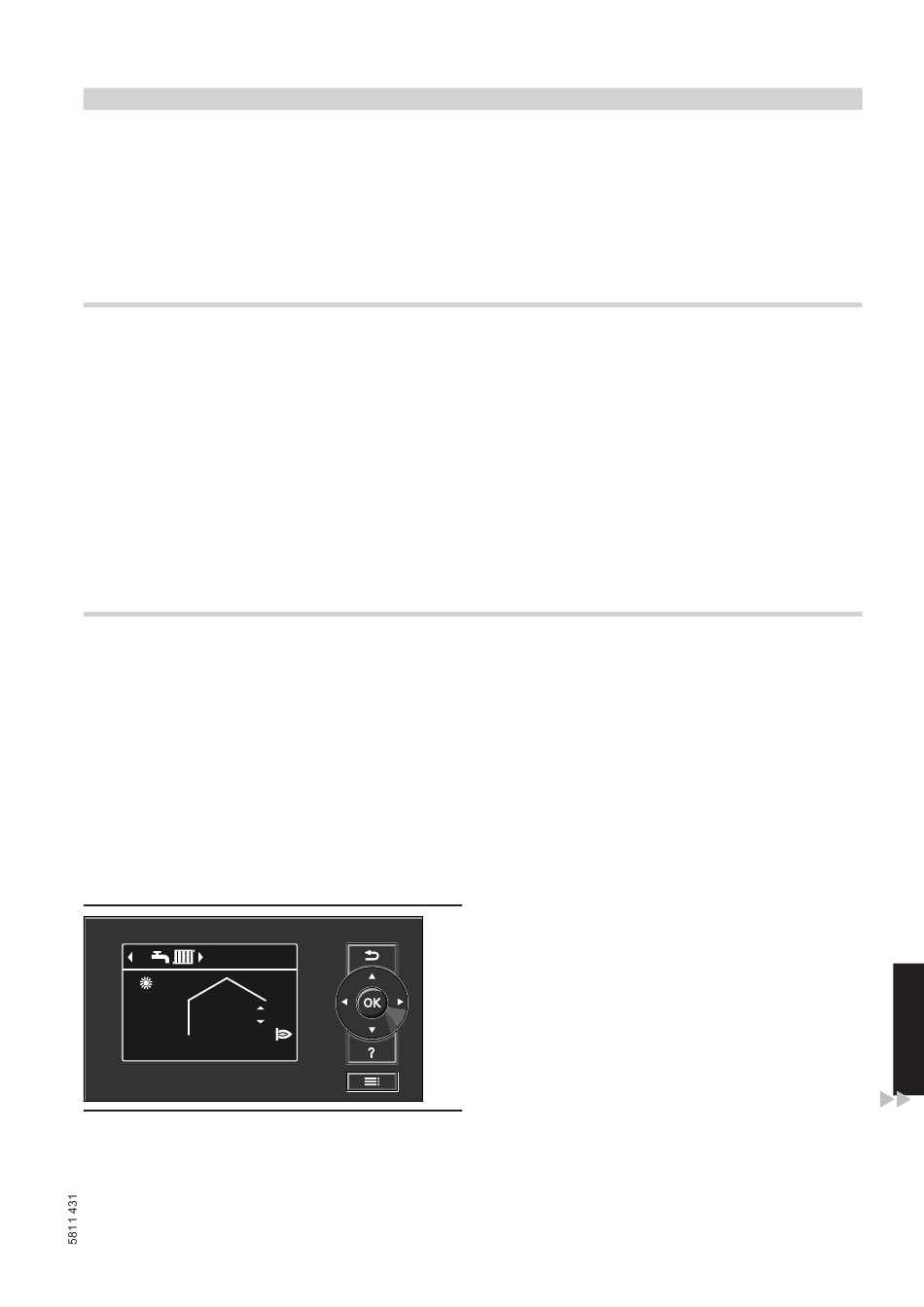

Bedieneinheit:
■ Einfache Bedienung durch:
– Grafikfähiges Display mit Klartextanzeige
– Große Schrift und kontrastreiche schwarz-/weiß-Darstellung
– Kontextbezogene Hilfetexte
– Bedienteil herausnehmbar und wahlweise mit separatem Zubehör
auch an der Wand anzubringen
■ Mit digitaler Schaltuhr
■ Bedientasten für:
– Navigation
– Bestätigung
– Hilfe und zusätzliche Informationen
– Menü
■ Einstellung von:
– Raumtemperatur
– Reduzierter Raumtemperatur
– Trinkwassertemperatur
– Betriebsprogramm
– Zeitprogramme für Raumbeheizung, Warmwasserbereitung und
Zirkulation
– Sparbetrieb
– Partybetrieb
– Ferienprogramm
– Heizkennlinien
– Codierungen
– Aktorentests
– Prüfbetrieb
0 bis +90 °C
–20 bis +70 °C
