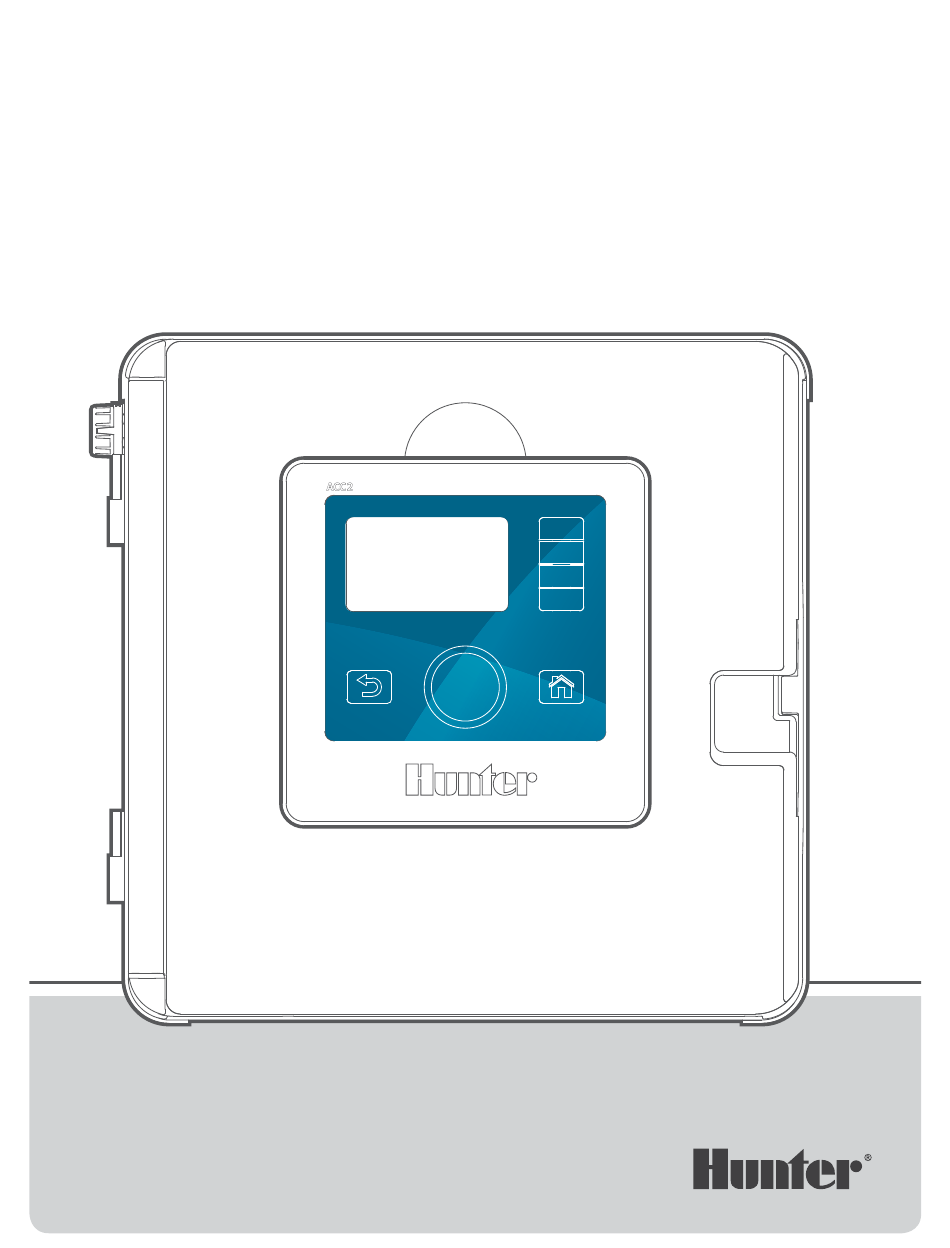

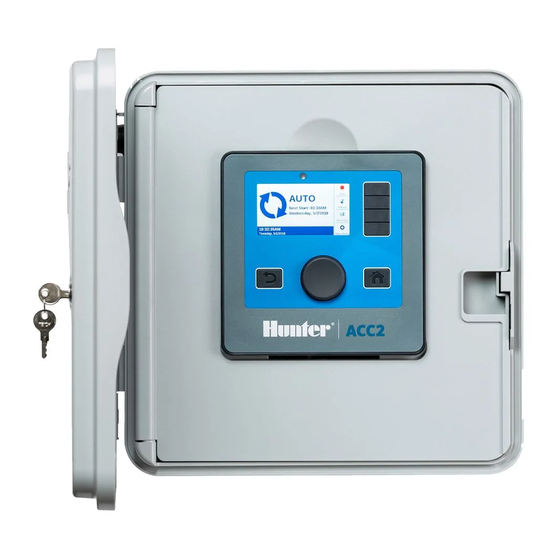

- Seite 1 ACC2 BEFEHLSSTEUERUNG FÜR SELBST DIE GRÖSSTEN PROJEKTE Schnellstartanleitung...
- Seite 2 LEISTUNGSSTARK. INTELLIGENT. FLEXIBEL. DAS ACC2-STEUERGERÄT BIETET EIN ERWEITERTES WASSERMANAGEMENT, MIT DEM SIE DIE ANFORDERUNGEN UMFASSENDER GEWERBLICHER PROJEKTE ERFÜLLEN KÖNNEN. Fehlerbehebung Wünschen Sie weitere hilfreiche Informationen zu Ihrem Produkt? Hier finden Sie Tipps zur Installation, Programmieranweisungen und weiteres... hunter.direct/acc2 1-800-733-2823 hunter.direct/ACC2help...
-
Seite 3: Inhaltsverzeichnis
INHALT Wichtige Verbindungen und Tipps Sensoren ..............18 Flowmonitor einrichten ..........Flowzonen Bedienfront ............Clik-Sensoren .............18 ............Umdrehen der Bedienfront ......Sensorreaktion ..........19 Flowkarte............Bedienfront verbinden und trennen ....5 Solar Sync ............20 Flow Limits ............SyncPort™ Verbindung ........5 Flowsensoren ............20 Flow Erlaubnis .......... -
Seite 4: Wichtige Verbindungen Und Tipps
Es enthält sozusagen das Gehirn und die Erinnerung des Steuergeräts. UMDREHEN DER BEDIENFRONT Die ACC2 Bedienfront und das Steuergerät können im Abdeckungsrahmen umgedreht werden, sodass es bei geöffneter Tür und mit Blick auf die Module und Verkabelungen bedient werden kann. -
Seite 5: Bedienfront Verbinden Und Trennen
BEDIENFRONT VERBINDEN UND TRENNEN BATTERIE Die Kabelverbindung der Bedienfront befindet sich gleich Das ACC2 verfügt in der Seite der Bedienfront über eine unterhalb der Lampe an der Netzteilplatine. Schalten Sie auswechselbare interne Lithiumbatterie, um ein Backup der zunächst die Stromversorgung des Steuergeräts aus, bevor Sie Zeiteinstellungen zu erstellen (während eines Stromausfalls). -
Seite 6: Interne Funktionen
Verschlussschrauben (#2 Phillips) befestigt. Drei Vorschriften genehmigt ist. Modularstecker verbinden die Platine mit dem Steuergerät. Schließen Sie auf keinen Fall den Schutz- bzw. Erdungsleiter der Netzstromversorgung an die Erdungsklemme an. Das ACC2 verfügt über ein Erdungskabel innerhalb des Transformator-Kabelgehäuses. hunter.direct/ACC2help... -
Seite 7: Modulverriegelung
Wichtige Verbindungen und Tipps ① ② ③ ④ ④ ⑤ ⑥ ➑ ➐ MODULVERRIEGELUNG DRAHTBINDERHALTER Die oberen und unteren Modulverriegelungen sichern In den unteren Bereich des Kabelgehäuses sind die Ausgabemodule. Wenn diese geöffnet sind, wird die Drahtbinderhalter integriert, um die Feldverdrahtung mit Stromversorgung zur Bedienfront unterbrochen und eine Kabelbindern zu sichern. -
Seite 8: Bedienung Des Steuergeräts
Bedienung des Steuergeräts Bedienung des Steuergeräts Warnhinweise Das ACC2 verfügt über ein einfaches Bedienfeld mit einzigarti- Bei der Installation eines neuen Steuergeräts werden zunächst gen Betriebsfunktionen. mindestens ein oder zwei Warnhinweise angezeigt, da das Steuergerät während des Versands von einem „Stromausfall“... -
Seite 9: Meldungen Anzeigen
Bildschirme „Start“ und „Aktivität“ Bildschirme „Start“ und „Aktivität“ MELDUNGEN ANZEIGEN Ein blinkendes Alarmsymbol unten im Display bedeutet, dass Der Bildschirm „Start“ liefert Ihnen grundlegende Informationen etwas Ungewöhnliches erkannt wurde. Wenn das Symbol und Soft-Key Kurzbefehle zu den gebräuchlichsten Funktionen. blinkt, leitet Sie ein Soft-Key zu „Meldungen anzeigen“ weiter. Der Systemstatus wird Ihnen oben rechts angezeigt. -
Seite 10: Bildschirm „Aktivität
Die Soft-Keys zeigen in der Regel „Stopp“, „Manuell“, „Flow anzeigen“ (hier wird der aktuelle Flow angezeigt, wenn ein Flowsensor installiert und aktiviert ist) und „Hauptmenü“ an. „Stopp“ und „Manuell“ werden im Abschnitt „Grundlegende Programmierung“ beschrieben. „Flow anzeigen“ wird ausführlich im Abschnitt „Durchflussbetrieb“ beschrieben. hunter.direct/ACC2help... -
Seite 11: Grundlegende Programmierung Und Setup
Wählen Sie „Einstellungen“ und stellen Sie den Drehschalter NAMEN auf „Regionale Einstellungen“. Das ACC2 ermöglicht die Benennung von Elementen über eine Wählen Sie Sprache, Zeit und Datum sowie die Maßeinheit. Displaytastatur, die im Feld „Name“ eingeblendet wird (auch Drücken Sie zum Beenden auf „Zurück“ oder „Start“. -
Seite 12: Pumpen-/Hauptventil-Setup
Alle P/MV-Ausgänge sind für den Betrieb „Normal geschlossen“ eingestellt, aber sie können im Menü „Geräte“ auch auf „Normal geöffnet“ gesetzt werden. Weitere Informationen zum Abschnitt „P/MV Betrieb“ auf Seite Die Durchflusseinstellungen auf diesem Bildschirm sind für den grundlegenden Betrieb nicht notwendig. hunter.direct/ACC2help... -
Seite 13: Manuelles Starten Und Test
Grundlegende Programmierung und Setup MANUELLES STARTEN UND TEST STOPP-BEFEHLE Auf dem Startbildschirm können Sie über den Soft-Key Über den Startbildschirm kann jede ausgeführte Beregnung „Manuell“ Stationen, Programme oder ein Testprogramm sofort gestoppt werden. Der obere Soft-Key bietet die starten. Wenn Sie auf die Taste „Manual“ drücken, werden folgenden Optionen zum Beenden der Beregnung: Ihnen drei Optionen angezeigt: STOPP ALLES... -
Seite 14: Programme
Bei einem gestapelten Programm kann sich die tatsächliche Startzeit ändern, wenn andere Programme sich zeitlich überlappen. • Automatische Startzeiten: Geben Sie die Startzeit des Programms ein. Je schneller Sie den Drehschalter bedienen, desto schneller ändern sich die Zeiten. Jedes Programm hat bis zu 10 Startzeiten. hunter.direct/ACC2help... -
Seite 15: Intelligente Strommessung
Bearbeiten Werkzeuge anzeigen (Kurzbefehle): Drücken Sie den Soft-Key für „Bearbeiten Werkzeuge anzeigen“. Wenn Ein konventionell verkabeltes ACC2 kann bis zu 14 Hunter Ma- Sie die Stationen in numerischer Reihenfolge ausführen, gnetspulen gleichzeitig betreiben (inklusive allen P/MV-Aus- können Sie den Soft-Key für „Übernahme“ verwenden. Damit gängen), bevor zusätzliche Stationen ausgesetzt werden. -
Seite 16: Beregnungstage
Bewässerungstage“. Hier kann ein Tag ausgewählt werden (z. Sie können die Kurzbefehle über Kopieren Einfügen B. an dem der Rasen gemäht wird), an dem keine Beregnung zunächst in die Erstkonfiguration und anschließend in alle stattfindet, unabhängig des Zeitplans. ähnlichen Programme kopieren. hunter.direct/ACC2help... -
Seite 17: Programmregeln
Grundlegende Programmierung und Setup PROGRAMMREGELN ZUSAMMENFASSUNG DER PROGRAMME Nachdem einem Programm Startzeiten, Laufzeiten und Über die Programmregeln kann jedes Programm für spezielle Zwecke eingerichtet werden. Beregnungstage hinzugefügt wurden, kann es ohne weitere Konfiguration automatisch ausgeführt werden. Um zu sehen wie das Programm konfiguriert ist, wählen Sie auf dem Bildschirm „Programmierung“... -
Seite 18: P/Mv Betrieb (Pumpen-/Hauptventilbetrieb Einstellen)
„Stationseinrichtung“ können Sie jede Station für die P/MV- Ausgänge einrichten. Klicken Sie zum Einrichten eines Sensors auf das Feld „Clik- Sensoreingang aktivieren“. Die ACC2 Sensoreingänge sind bereits als „Normal geschlossen“ konfiguriert, aber diese Einstellung kann für andere Typen an Kontaktschluss-Sensoreingängen zu „Normal geöffnet“ Die Option Normal geöffnet... -
Seite 19: Sensorreaktion
Sensor für das selbe Programm ändert, dann ist dies beabsichtigt. Es gibt drei Standard Clik-Sensor Eingänge auf der Netzteilplatine. Wenn ein Hunter Solar Sync Sensor Regenverzögerung: Drücken Sie im Menü „Sensorreaktion“ konfiguriert wurde, gibt es zusätzlich Einstellungen für Solar den Soft-Key für „Regenverzögerung“. -
Seite 20: Solar Sync
Impuls. Die richtigen Einstellungen können Sie in der Klimabedingungen beginnen. Dokumentation des Flowsensor-Herstellers nachlesen oder Sie wenden sich an den Hunter Techniksupport für weitere Diese Verzögerung hat keinen Einfluss auf die Solar Sync Informationen. Regen- und Temperaturfunktionen. Es kann weiterhin eine Abschaltung bei Regen oder Frost während der Verzögerung... -
Seite 21: Stationsmenü
Stationsmenü Stationsmenü STATIONSEINRICHTUNG Hier können Sie Stationen benennen. Die meisten weiteren Funktionen werden ausführlich im Abschnitt „Durchflussbetrieb“ beschrieben. Impulse: Geben Sie die entsprechende Menge für einen Impuls ein. Geben Sie die Informationen für jeden Flowsensor ein, der mit einem Flowterminal verbunden ist. Hierfür stehen Ihnen Soft-Keys für Kopieren und Einfügen zur Verfügung, falls alle Messer von gleichem Stil und gleicher Größe sind. -
Seite 22: Zyklus- Und Sickerphasen
Sie können in einem Programm mit individuellen Stationen installiert werden. • Programme mit Blöcken werden in keiner Weise durch andere ausgeführte Programme eingeschränkt. Das Steuergerät schaltet nicht mehr Stationen ein, als es ausführen kann, daher gibt es keine künstlichen Regeln, die die Blöcke verwalten. hunter.direct/ACC2help... -
Seite 23: Stationsgrenzen
Stationsmenü STATIONSGRENZEN ZUSAMMENFASSUNG DER STATIONEN Stationsgrenzen bestimmen, wie viele Stationen gleichzeitig in Die Zusammenfassung ist ein Bericht für jede Station, der Betrieb sein können. exakt zeigt, wie sie aufgrund der aktuellen Konfiguration und Programmierung ausgeführt wird. Dies ist nur ein Bericht und es können von diesem Bildschirm aus keine Änderungen vorgenommen werden. -
Seite 24: Menü „Geräte
Verzögerung zwischen den Stationen. FLOWSENSOREN Das Flowsensor Setup wird ausführlich im Abschnitt „Grundlegende Programmierung“, „Sensoren“ und „Flowsensoren“ auf Seite 20 erläutert. SOLAR SYNC Das Solar Sync Setup wird ausführlich im Abschnitt „Grundlegende Programmierung“, „Sensoren“ und „Solar Sync“ auf Seite 20 erläutert. hunter.direct/ACC2help... -
Seite 25: Menü „Flow
Menü „Flow“ Menü „Flow“ Menü „Einstellungen“ Im Menü „Flow“ sind alle Konfigurationen für die unterschiedlichen Flow Funktionen enthalten. Diese werden ausführlich im Abschnitt Flowbetrieb auf Seite 32 erläutert. ZEIT/DATUM Hier können Zeit und Datum eingestellt werden. Weitere Informationen finden Sie im Abschnitt „Grundlegende DURCHFLUSSMELDUNGEN LÖSCHEN Programmierung“... -
Seite 26: Benutzermanagement
Über diesen Soft-Key können Sie entweder eine direkte oder zentrale Kommunikation bestimmen. Direkte Verbindungen von einem Smart-Mobilgerät ermöglichen eine Fernsteuerung, Texteinträge und Flowberichte innerhalb des Es können zudem verschiedene Benutzer und individuelle PINs Radius des Mobilgeräts. festgelegt werden. Netzwerk: Diese Option ist derzeit nicht aktiviert. hunter.direct/ACC2help... -
Seite 27: Menü „Diagnose
Menü „Diagnose“ Menü „Diagnose“ PROTOKOLLE ANZEIGEN Es gibt 3 Arten von Protokollen und mit Hilfe einer Filterfunktion kann die Anzahl angezeigter Protokolle reduziert werden. ALARM-PROTOKOLLE Das Steuergerät kann bis zu 250 Alarm-Protokolle speichern, inklusive Datum und Uhrzeit und beginnend mit dem aktuellsten Alarm. -
Seite 28: Stationsprotokolle
Sobald die Bedienfront umgedreht wurde, wechselt sie automatisch zum Bildschirm „Modulinformationen“. Die Bedienfront ist weiterhin vollständig funktionsfähig. Durch einen Klick auf die Starttaste haben Sie auch im umgedrehten Zustand Zugriff auf alle Programmierungsfunktionen. Auch das Steuergerät kann im umgedrehten Zustand automatisch ausgeführt werden. hunter.direct/ACC2help... -
Seite 29: Station-P/Mv Diagnose
Menü „Diagnose“ STATION-P/MV DIAGNOSE SOLAR SYNC DIAGNOSEN Zeigt den Stromverbrauch in Milliampere für alle aktiven Zeigt das letzte Mal an, zu dem der Solar Sync Sensor Stationen und P/MV-Ausgänge an. kommuniziert hat, sowie den aktuellen Zustand der Alarmsensoren (Regen und Frost). Dieser Soft-Key wird nur angezeigt, wenn Solar Sync im Menü... -
Seite 30: Erweiterte Funktionen
Namen abspeichern. Sie können jedes Backup von der SD- Karte wiederherstellen, indem Sie den richtigen Dateinamen eingeben. Die SD-Karte zeigt keine Liste der gespeicherten Dateien an, daher sollten Sie darauf achten, die Dateinamen exakt so einzugeben, wie sie auf der Karte gespeichert sind. hunter.direct/ACC2help... -
Seite 31: Speicher Zurücksetzen
Erweiterte Funktionen SPEICHER ZURÜCKSETZEN FIRMWARE-AKTUALISIERUNG Manchmal ist es empfehlenswert, alle Daten vom Steuergerät Das ACC2 kann jederzeit aktualisiert werden, sobald eine zu löschen und es neu zu programmieren. Hierfür gibt es neue Version des Betriebssystems oder der internen mehrere Optionen. -
Seite 32: Flowbetrieb
Beregnung ausgesetzt wird, bietet MainSafe eine sofortige Abschaltung, um ein anhaltendes Leck zu verhindern. MainSafe kann auch so konfiguriert werden, dass es separate, immer aktivierte manuelle Beregnungsrohre überwacht und im Falle eines Ausfalls eine Notfallmeldung sendet. hunter.direct/ACC2help... -
Seite 33: Flowmonitor Einrichten
MainSafe zugeordnet und ist nicht für das die Flowzone ab. Flowzonen Monitoring verfügbar. Hochflow/Niedrigflow Alarmgrenzen: Das ACC2 setzt MainSafe™ Zuordnung: Wenn Sie diese optionale Funktion Hoch- und Niedrigflow Grenzen für den gelernten Flow jeder verwenden, wählen Sie die MainSafe Zone, die stromaufwärts Station auf Flowzonenebene. -
Seite 34: Flow Limits
Stationen, die mit der Flowzone verbunden sind. Pause Alarm löschen: Legt den Zeitraum fest, in dem eine Flow- zone abgeschaltet bleibt, bevor eine neue automatische Bereg- nung zugelassen wird. Verwenden Sie das Format HH:MM; die längste Verzögerung beträgt 23 Stunden, 59 Minuten. hunter.direct/ACC2help... -
Seite 35: Stationseinrichtung
Durchflussbetrieb STATIONSEINRICHTUNG EINSTELLUNG FLOWMESSUNG So weiß das Steuergerät, welchen Durchfluss die Station Navigieren Sie zum Menü „Stationen“ und wählen Sie „Stations Setup“. Jede Station muss einer Flowzone unter normalen Bedingungen aufweisen sollte. Dies kann entweder manuell eingetragen werden oder automatisch vom zugewiesen sein, um den Flowmonitor Betrieb abzuschließen. -
Seite 36: Durchfluss-Lernmodus
Sie eine Uhrzeit und ein Datum wählen, durch das kein Konflikt mit der geplanten Beregnung entsteht. „Flow lernen“ beendet alle weiteren Beregnungen, automatisch und manuell, bis der Lernvorgang abgeschlossen ist. Ein Flow kann nicht gelernt werden, während andere Stationen aus anderen Gründen in Betrieb sind. hunter.direct/ACC2help... -
Seite 37: Zusammenfassung Der Hydraulik
Durchflussbetrieb ZUSAMMENFASSUNG DER HYDRAULIK FLOWERGEBNISSE Navigieren Sie zum Menü „Flow“ und wählen Sie „Hydraulik Die Flowergebnisse zeigen an, wie viel Wasser über einen Zusammenfassung“. Die Funktion „Hydraulik Zusammenfas- bestimmten Zeitraum verbraucht wurde. Sie können auf sung“ist ein Bericht darüber, wie die Hydraulik des Steuer- unterschiedlichen Ebenen abgerufen werden, je nachdem wie geräts aktuell eingerichtet ist. -
Seite 38: Durchfluss Anzeigen
MV) in der Flowzone. Nach dem Pausieren der Stationen wird 60 Sekunden gewartet, damit der Flow auf beinahe 0 sinkt. Wenn der Soft-Key „Meldungen anzeigen“ aktiviert ist, müssen Sie zunächst die Meldungen löschen, bevor der Key „Flow anzeigen“ angezeigt wird. hunter.direct/ACC2help... -
Seite 39: Stationsebenen-Alarm
Durchflussbetrieb STATIONSEBENEN-ALARM Wenn der Flow bei einer Pausierung der Flowzone auf ca. 0 sinkt, beginnt das Steuergerät damit, nacheinander Stationen auszuführen, die zum Zeitpunkt des Alarms in Betrieb waren, um zu testen, welche Station(en) den Hochflow verursacht hat/haben. Das Steuergerät markiert die fehlgeschlagenen Stationen im Protokoll und fährt mit der Beregnung durch Stationen fort, die den Flowtest bestanden haben. -
Seite 40: Flowmanager Einrichten
Dies ist im Menü „Flowzone“ die einzige Einstellung für die Flowmanager Funktion, die notwendig ist. Der Flowmanager wird versuchen, ausreichend Stationen gleichzeitig auszuführen, damit das Flow Ziel erreicht oder möglichst nah erreicht wird, sobald Programme zum Betrieb bereit sind. hunter.direct/ACC2help... -
Seite 41: Stationseinrichtung
Durchflussbetrieb STATIONSEINRICHTUNG FLOWPRIORITÄT Der Flowmanager benötigt: Die Einstellung für „Priorität“ hilft dem Steuergerät dabei zu entscheiden, welche Station früher ausgeführt werden • Die Flowzonen Zuordnung der Station soll, um die Flow Ziele zu erreichen. Stationen, für die das • Die Flowpriorität (markiert oder nicht markiert) Kontrollkästchen „Priorität“... -
Seite 42: Stationsgrenzen
Hauptventile, die nur bei einem Alarm Flowmanagers oder anderer Einstellungen. Das konventionell schließen. verkabelte ACC2 Steuergerät kann bis zu ca. 14 Hunter Um ein MainSafe einzurichten, drehen Sie den Drehschalter Magnetspulen gleichzeitig ausführen, inklusive P/MV- auf das Menü „Flow“ und wählen Sie „MainSafe“. -
Seite 43: Setup Bildschirm
Durchflussbetrieb SETUP BILDSCHIRM ALARMPAUSE Ein Hochflow löst sofort einen Alarm aus, wenn dieser auf Drücken Sie den Soft-Key für Setup. „Keine“ gesetzt ist, oder wird ignoriert, bis er so lange wie So können Sie das MainSafe benennen (empfohlen). die hier eingegebene Zeit andauert. Verwenden Sie das Markieren Sie das Kontrollkästchen, um den Flow zu Format M:SS;... -
Seite 44: Pause Alarm Löschen
Dies ist eine zusätzliche Flowmenge, die unabhängig aller anderen Flowratengrenzen für eine manuelle Beregnung zugelassen ist, die während einer automatischen Beregnung stattfindet. Es wird kein Alarm ausgelöst, sofern keine anderen Grenzen, zusätzlich zu dem hier eingegebenen Wert, überschritten wurden. hunter.direct/ACC2help... -
Seite 45: Bedingte Reaktionen
Bedingte Reaktionen Bedingte Reaktionen SOS (STATUS OUTPUT STATION) Bedingte Reaktionen erlauben einem Sensor oder einer Ein SOS ist ein zugeordneter Stationsausgang, der nur in Bedingung etwas auszulösen. Das kann etwas einfaches sein, Kombination mit einer bedingten Reaktion verwendet wird. wie z. B. einer Station zu sagen, mit dem Betrieb zu beginnen, Zweck des SOS ist das Auslösen einer externen Lampe sobald ein Sensor geöffnet ist. -
Seite 46: Eine Bedingte Reaktion Einrichten
Ein „Dann“ Zustand steht für die ergriffene Aktion als Auslöser genutzt werden, in der Regel um einen externen Reaktion auf den Auslöser. Alarmmelder zu starten (siehe SOS). Prüfen und aktivieren Sie die Anweisung (Kontrollkästchen), bevor die Anweisung „Bedingte Reaktion“ aktiviert ist. hunter.direct/ACC2help... -
Seite 47: Eine Bedingte Reaktion Einrichten
Bedingte Reaktionen EINE BEDINGTE REAKTION EINRICHTEN Navigieren Sie zu „Erweiterte Einstellungen“ und wählen Sie „Bedingte Reaktion“. „Wenn“ Typ Auswahl Bedingung (Auslöser) „Dann“ Aktionen Weitere Regeln Clik 1 Alarm Manuell/Automatisch Station starten Clik-Sensoren Clik 2 Offen Stopp bei Löschen Ja/ Block starten Clik 3 Geschlossen Nein... -
Seite 48: Stationen, Programme Und Blöcke Starten
Bedingung weiterhin an, wird eine Station oder ein Block für die bestimmte Laufzeit ausgeführt und ein Programm läuft einmalig für die Dauer des Programms durch. Ist das Kästchen nicht markiert, wird die Reaktion für die gesamte Laufzeit oder Dauer des Programms fortgesetzt. hunter.direct/ACC2help... -
Seite 49: Fehlerbehebung
Bedingte Reaktionen Fehlerbehebung Symptom Lösung Drücken Sie auf „Meldungen anzeigen“ und/oder „Protokolle anzeigen“ Warnhinweise Fehlerbehandlung aufgrund Protokollberichte fortsetzen Nicht-Bewässerungsfensterverletzung Programmstartzeiten und Setup für „Keine Bewässerung“ prüfen Programme/Stationen werden nicht ausgeführt Programm- oder Stationszusammenfassung prüfen Stellen Sie sicher, dass das Kabel der Bedienfront angeschlossen ist Stellen Sie sicher, dass beide Modulverriegelungen geschlossen sind Keine Anzeige Stellen Sie sicher, dass das Steuergerät eingeschaltet ist... - Seite 50 Hinweise hunter.direct/ACC2help...
- Seite 51 Hinweise Built on Innovation ™...
-
Seite 52: Gene Smith, Präsident Für Grünflächenbewässerung Und Außenbeleuchtung
Innovation und Technik in alle unsere Produkte und haben uns dazu verpflichtet, unseren Kunden den bestmöglichen Support zu bieten, damit wir Sie weiterhin in der Hunter Familie Willkommen heißen dürfen. Gregory R. Hunter, Vorstandsvorsitzender aus Hunter Industries Gene Smith, Präsident für Grünflächenbewässerung und Außenbeleuchtung PRIVATE & GEWERBLICHE BEREGNUNG | Built on Innovation ™...
