29

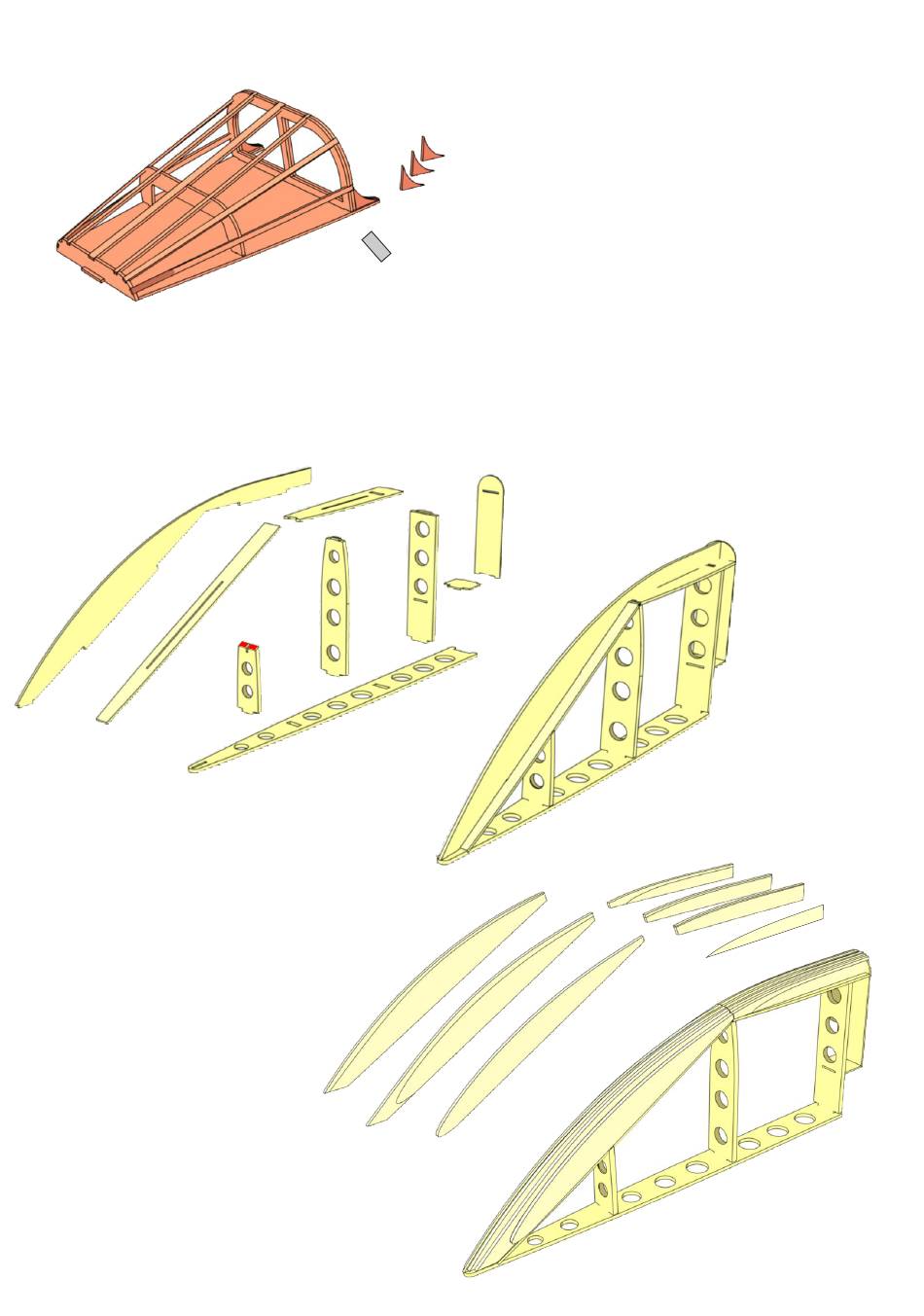

Die Finne aus den Teilen 53 bis 61 zusammenkleben. Die Oberseite von Teil 54 vor dem
Einbau schräg schleifen (siehe rote Markierung) und an Teil 57 anpassen.
Darauf achten, dass die Teile 54, 55, 56 und 61 genau rechtwinklig mit Teil 53 verklebt werden.
59
57
30
Die Aufdoppelungen 62 bis 68
an den Kamm der Finne kleben.
53
54
54
55
50.1
49
104
58
55
56
54
53
62
28
Die Leisten 53 bis 55 in die Aussparungen der
Spanten kleben. Auf der Unterseite von Teil 49
den Magnet 104 exakt auf die rechteckige
Markierung kleben.
Je drei Eckwinkel 50.1 miteinander verkleben
und dann mit den Teilen 49 + 50 verkleben.
Die Abdeckung verschleifen und mit Gewebefolie
bespannen.
61
60
63
64
64
65
66
67
68
68
