Inhaltszusammenfassung für aero-naut Ramboline
- Seite 1 aero naut Schubleichter Bestell Nr. 3048/01...

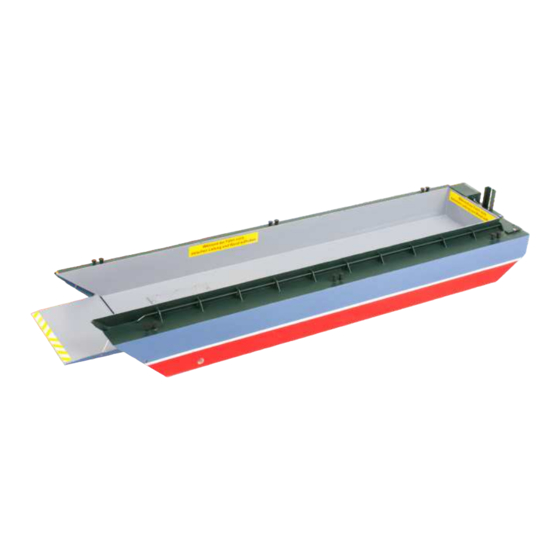

- Seite 2 Ramboline Schubleichter Bestell-Nr. 3048/01 Die Ramboline wurde zum Betrieb mit dem Ramborator entwickelt. Der Leichter verfügt über eine mit RC bedienbare Bugklappe, die über eine Segelwinde angesteuert wird. Zur besseren Manövrierbarkeit ist ein Bugstrahlruder vorgesehen. Es können Lasten bis ca. 14kg befördert werden. Die Ladeflächenabmessungen erlauben es LKW-Sattelzüge im M1:14,5 zu transportieren.
- Seite 3 150mm 2. Die Decksleisten 15a unter das Hauptdeck 33 an die Spanten kleben. Die jeweils 495mm langen Stücke werden so eingelegt, dass vorne und hinten ein ausreichender Überstand erzielt wird. Zwischen den Leisten bleibt ein leerer Bereich zurück. Bild 2 Das Deck nicht verkleben.
- Seite 4 Bild 7 7. Bohren Sie die Löcher entsprechend der nebenstehenden Zeichnung in die MS-Winkel 25. Stecken Sie die beiden 80mm langen MS-Drähte 26 durch die Bohrungen. 8. Stecken Sie die beiden MS-Winkel 25 von unten in die Ausschnitte im Deck. Der obere Draht 26 liegt von unten am Deck 33.
- Seite 5 12. Die Stutzen des Bugstrahlruders (BSR) öffnen. Die Verlängerungsrohre 43 von außen durch die Löcher des BSR- Kastens stecken. Im Kasten die Verlängerungsrohre 43 auf die Stutzen des Bugstrahlruders stecken und wasserdicht mit diesen verkleben. Geben Sie Klebstoff auf die Klebeflächen der Stutzen und stecken Sie das Gehäuse des Bugstrahlruders dazwischen.
- Seite 6 17. Aus den Teilen 35 und 36 die Verkleidung für die Segelwinde auf das Deck aufkleben. Die Abdeckungen 37 und 38 zusammenkleben. Die Abdeckung nach dem Einbau der Segelwinde mit Kontaktkleber o.ä. auf der Verkleidung sichern. Teile 39 und 40 aufeinander kleben. Achten sie auf die richtige Lage der Schraublöcher zum Deck.
- Seite 7 Servo. Bemessen Sie die Höhe der Unterlage 70 entsprechend Ihrem Servo. Diese dient als Abstützung für das montierte Servo. Schieben Sie den Ramborator an die Ramboline und stecken die Welle mit dem Koppelbolzen 69 zwischen die Messingwinkel 25. Zeichnen Sie den Position des 2 x 58 Kastens auf das Deck des Ramborators.
- Seite 8 Die Ramboline hat leer einen Tiefgang von ca.1cm. Das Bugstrahlruder ist dadurch nicht im Wasser. Es wird zum Lenken der leeren Schubeinheit auch nicht benötigt. Ist eine Last in der Ramboline taucht das BSR ein und kann dann zum Lenken verwendet werden. Führungsdraht 73 Eingedrungenes Wasser auf der Fahrbahn bis 1,5cm Höhe ist...
- Seite 9 Passendes Schubmodell RAMBORATOR Bestell-Nr. 3048/00 Die Springer Tugs fahren auf den amerikanischen Flüssen als Schubschiffe und kommen Transport- und Bugsieraufgaben nach. Sie werden sehr einfach und schnell gebaut. Da sie auch als Modelle sehr einfach gehalten und gebaut werden können, entwickelten sich in England und Amerika Springer Tug matches mit diesen Modellen.
- Seite 10 Stückliste Nr. Beschreibung Stück Material Laserplatte Form Maße 1 Boden Laserteil 2 mm 2 Spant Laserteil 2 mm 3 Spant Laserteil 2 mm 4 Spant Laserteil 2 mm 5 Spant Laserteil 2 mm 6 Spant Laserteil 2 mm 7 Spant Laserteil 2 mm 8 Spant...
-
Seite 11: Unterlegscheibe
Nr. Beschreibung Stück Material Laserplatte Form Maße 38 Verkleidung für Segelwinde Deckel Laserteil 2 mm 39 Deckel für Elektronik Laserteil 2 mm 40 Innendeckel für Elektronik Laserteil 2 mm 41 Innendeckel BSR Laserteil 2 mm 42 Abdeckung BSR Laserteil 2 mm 43 Verlängerungsrohr BSR Kunststoffrohr Zuschnitt 18/16 x 140 mm... - Seite 12 Weitere tolle Modelle aus unserem Programm Alex 3047/00 Jenny 3055/00 Bellissima 3012/00 Victoria 3082/00 Pilot 3046/00 aero naut aero-naut Modellbau und viele mehr auf www.aero-naut.de Stuttgarter Strasse 18-22 D-72766 Reutlingen www.aero-naut.de...
