Inhaltszusammenfassung für Viessmann VITOFLAME 300 Typ VHG

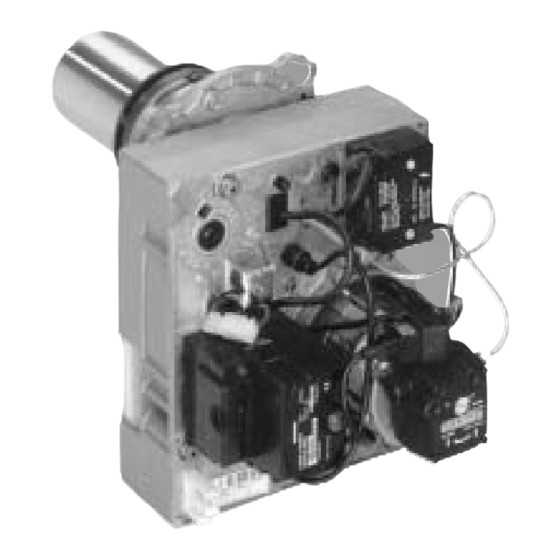

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitoflame 300 Typ VHG Ölbrenner mit Heizölvorwärmung für Vitoladens 300-T, Vitola 200, Typ VX2A, und Vitorondens 200-T Nenn-Wärmeleistung 18 bis 33 kW Gültigkeitshinweise siehe letzte Seite VITOFLAME 300 Bitte aufbewahren! 5681 859 5/2011...
- Seite 2 SEV, SUVA, SVGW, SVTI, SWKI, VKF und sche Aufladung abzuleiten. EKAS-Richtlinie 1942: Flüssiggas, Teil 2 Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden.
-
Seite 3: Sicherheitshinweise
Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän- ken. Bei Austausch ausschließlich Viessmann Origi- nalteile oder von Viessmann freigegebene Ersatzteile verwenden. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung 2. Feuerungsautomat Feuerungsautomat LMO 14.111 C2V ............ 12 Programmablauf bei Inbetriebnahme ..........12 ■ Funktions- und Störanzeigen der Signallampe (LED) ......13 ■ Ablaufdiagramm Brennerstörung ............14 ■... - Seite 5 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Anlage in Betrieb nehmen....................• • 2. Luftmenge einregulieren....................• • 3. Öldruck einregulieren und Vakuum prüfen..............•...
-
Seite 6: Anlage In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen Eine Einregulierung des Brenners bei aufgeheiztem Heizkessel (min. 60 C) ist unerlässlich für optimale Verbren- º nungswerte. : Die Grenzwerte der Schweizer Luftreinhalte-Verordnung LRV 92 müssen eingehalten werden. Serviceanleitung Kesselkreisregelung 3. Ölsaugleitung und Filter mit Hand-Ölansaugpumpe vor Einschalten des Brenners mit Heizöl füllen. -
Seite 7: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Öldruck einregulieren und Vakuum prüfen (Fortsetzung) 01. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern. 02. Verschluss-Stopfen „P“ aus Ölpumpe heraus- schrauben. 03. Verschluss-Stopfen „V“ aus Ölpumpe heraus- schrauben. Hinweis Dabei kann Öl aus der Ölpumpe laufen. 04. Manometer (Messbereich 0 - 25 bar) und Vakuum- Abb. -
Seite 8: Brenner Durchmessen Und Messwerte In Protokoll Eintragen
Erstinbetriebnahme, Inspektion, Wartung Öldruck einregulieren und Vakuum prüfen (Fortsetzung) 11. Dichtringe der Verschluss-Stopfen auf Beschädi- gung prüfen, ggf. austauschen. Verschluss-Stopfen „P“ und „V“ einschrau- ben. 12. Brenner in Betrieb nehmen und Verschluss-Stop- fen auf Dichtheit prüfen. Brenner durchmessen und Messwerte in Protokoll eintragen Hinweis Bei raumluftunabhängigem Betrieb die Hinweise zur Brennereinstellung im gleichnamigen Kapitel beach-... -
Seite 9: Gebläseradbefestigung Prüfen
Erstinbetriebnahme, Inspektion, Wartung Brenner reinigen (Fortsetzung) 2. Gehäuse, Flammrohr, Mischeinrichtung , Zünd- elektroden und Gebläserad reinigen. Gebläseradbefestigung prüfen Flammrohrbefestigung prüfen Düse austauschen 1. Brennerdeckel mit nach oben stehendem Düsen- stock am Brennergehäuse aufstecken (Serviceposi- tion), dadurch wird Luftblasenbildung im Düsen- stock vermieden. -
Seite 10: Brennerdeckel An Brennergehäuse Montieren
Erstinbetriebnahme, Inspektion, Wartung Mischeinrichtung prüfen und einstellen (Fortsetzung) Abb. 8 Nenn-Wärmeleistung Bezeichnung VHG I-2 VHG I-3 VHG I-4 VHG I-5 Maß a Brennerdeckel an Brennergehäuse montieren Ölpumpenfilter reinigen, evtl. austauschen Abb. 9 Ölpumpe Fabrikat Danfoss, Typ BFP 21 LE bzw. LES oder BFP 31 LE Filterstopfen O-Ring (austauschen) Filter (austauschen) -
Seite 11: Filtereinsatz Des Vorfilters Austauschen
Erstinbetriebnahme, Inspektion, Wartung Ölpumpenfilter reinigen, evtl. austauschen (Fortsetzung) Abb. 10 Ölpumpe Fabrikat Suntec, Typ ALE 35 Filter (reinigen oder austauschen) O-Ringe (austauschen) Flachdichtung (austauschen) Deckel Filtereinsatz des Vorfilters austauschen Anlage in Betrieb nehmen Ölleitungen und Ölanschlüsse auf Dichtheit prüfen Brenner nochmals durchmessen und Messwerte in Protokoll eintragen Bedienungs- und Serviceunterlagen 1. -
Seite 12: Feuerungsautomat
Feuerungsautomaten eine Sicherheitsabschaltung. rot: 10 blinken (siehe Kapitel „Störungen mit Blink- × Wiederanlauf bei Anstieg der Netzspannung über ca. code-Anzeige“) an die zuständige Viessmann Ver- 175 V~. kaufsniederlassung wenden. Kontrollierte Intermittierung Nach spätestens 24 h ununterbrochenem Betrieb erfolgt eine vom Feuerungsautomaten ausgelöste automatische Sicherheitsabschaltung mit anschließen-... -
Seite 13: Feuerungsautomat Lmo 14.111 C2V
Feuerungsautomat Feuerungsautomat LMO 14.111 C2V (Fortsetzung) Ursache Reaktion bei vorzeitigem, fehlerhaftem Flammensignal während der Ölvor- Startverhinderung, nach max. 40 s Störab- wärmzeit tw schaltung bei Nichtzünden des Brenners innerhalb der Sicherheitszeit TSA Störabschaltung am Ende der Sicherheitszeit bei Flammenausfall während des Betriebs max. -
Seite 14: Ablaufdiagramm Brennerstörung
Feuerungsautomat Feuerungsautomat LMO 14.111 C2V (Fortsetzung) Farbe der LED Betriebszustand grünes Dauerlicht Betrieb, Flamme stabil grün blinkend Betrieb, Flamme instabil gelb-rot wechselnd blinkend Unterspannung (<165 V) rotes Dauerlicht Störung, Brenner verriegelt rot blinkend Störcodeanzeige (Bedeutung siehe im Kapitel „Störungen mit Blink- code-Anzeige“) grün-rot wechselnd Fremdlicht vor Brennerstart... -
Seite 15: Störungsbehebung
Störungsbehebung Diagnose Störungen mit Blinkcode-Anzeige Störung Blinkcode Störungsursache Maßnahme Brenner läuft nicht an (mit 10 x Elektrischer Anschluss fehlerhaft, Elektrischen Anschluss prüfen. Störanzeige), Signallampe Adern „L 1“ und „N“ vertauscht Bei richtiger Phasenlage Feue- leuchtet oder Feuerungsautomat defekt rungsautomat austauschen. 10 x Externe Spannung auf „S3“... - Seite 16 Störungsbehebung Diagnose (Fortsetzung) Störung Blinkcode Störungsursache Maßnahme Fremdlicht in Vorbelüf- Magnetventil der Ölpumpe Ölpumpe austauschen × tungsphase schließt nicht Zündelektroden nicht richtig ein- Zündelektroden prüfen, ggf. aus- × gestellt oder verschlissen tauschen Brenner läuft an und Flam- Feuerungsautomat defekt Feuerungsautomat austauschen ×...
- Seite 17 Störungsbehebung Diagnose (Fortsetzung) Störung Störungsursache Maßnahme Heizflächen des Heizkessels oder des Heizflächen des Heizkessels oder des Abgas-Wärmetauschers verschmutzt Abgas-Wärmetauschers reinigen Bei raumluftunabhängigen Betrieb wird Ringspaltmessung durchführen (direkt über den Ringspalt des Abgassystems am Anschlussadapter des Brenners mes- Abgas angesaugt. sen). Wird Abgas festgestellt, Dichtheit des Abgassystems herstellen.
-
Seite 18: Bauteilübersicht
Bauteilübersicht Bauteilübersicht Abb. 13 Luftregulierklappe Gebläsemotor Feuerungsautomat Ölpumpe Entstörknopf mit Verlängerung Magnetventil Anschlusskonsole Ölleitung Rücklaufleitung HF-Zündeinheit Saugleitung (mit Flammenüberwachung) Abb. 14 Rücklaufleitung Magnetventil Saugleitung Ölleitung Gebläsemotor HF-Zündeinheit Ölpumpe (mit Flammenüberwachung) - Seite 19 Bauteilübersicht Bauteilübersicht (Fortsetzung) Zündleitung Düsenstock mit Ölvorwärmer Zündelektroden Luftführung Flammrohr Ansaugluftführung Mischeinrichtung Gebläserad Ölbrennerdüse Brennergehäuse...
-
Seite 20: Anschluss- Und Verdrahtungsschema
Anschluss- und Verdrahtungsschema Abb. 15 Hinweis Magnetventil für externen Anschluss über separa- Dieses Schaltschema gilt nur im Zusammenhang mit ten Adapter dem Einsatz von Viessmann Produkten. HF-Zündeineit Magnetventil an der Ölpumpe Brennerstecker an der Regelung Flammenüberwachung Sicherung in der Regelung... -
Seite 21: Einzelteilliste
Einzelteilliste Einzelteilliste Hinweise für Ersatzbestellungen! 80b Druckfeder Best.-Nr. und Herst.-Nr. (siehe Typenschild) sowie die 80c Sicherungsscheibe Positionsnummer des Einzelteils (aus dieser Einzelteil- 80d Zylinderschraube M 5 × liste) angeben. 80e Zylinderschraube M 5 × Handelsübliche Teile sind im örtlichen Fachhandel Zylinderschraube M 6 ×... - Seite 22 Einzelteilliste Einzelteilliste (Fortsetzung) Abb. 16...
- Seite 23 Einzelteilliste Einzelteilliste (Fortsetzung) Abb. 17...
- Seite 24 Einzelteilliste Einzelteilliste (Fortsetzung) Abb. 18...
- Seite 25 Einzelteilliste Einzelteilliste (Fortsetzung) Abb. 19...
-
Seite 26: Protokoll
Protokoll Protokoll Einstell- und Messwerte Erstinbetriebnahme Wartung/Service Öldruck vorgefunden eingestellt Vakuum vorgefunden nach der Wartung Rußzahl vorgefunden nach der Wartung Kohlendioxidgehalt CO vorgefunden Vol.-% eingestellt Vol.-% Kohlenmonoxidgehalt vorgefunden eingestellt Sauerstoffgehalt O vorgefunden Vol.-% eingestellt Vol.-% Abgastemperatur (brut- vorgefunden ° eingestellt °... -
Seite 27: Technische Daten
Technische Daten Technische Daten Nenn-Wärmeleistung des Heizkessels Brennertyp VHG I-2 VHG I-3 VHG I-4 VHG I-5 DIN Reg.-Nr. 5G999/08S nach EN 267 Spannung Frequenz Leistungsaufnahme beinhaltet 4 Zündvorgänge pro Stunde Motordrehzahl U/min 2800 Ausführung einstufig Förderleistung der Ölpumpe Liter/h Anschlüsse R (Innengew.) ⅜... - Seite 28 Richtwerte für die Brennereinstellung Richtwerte für die Brennereinstellung Hinweise zur Brennereinstellung bei raumluftunabhängigem Betrieb Die Einstellung des Brenners muss mit allen zugehöri- Nach der Einstellung dürfen keine weiteren Leitungen gen adaptierten Leitungen (Zuluft, Abgas etc.) erfol- angeschlossen oder bestehende Leitungen entfernt gen.
-
Seite 29: Richtwerte Für Die Brennereinstellung
Richtwerte für die Brennereinstellung Richtwerte für die Brennereinstellung (Fortsetzung) Luftdruck 925 mbar Ergebnis: CO -Gehalt auf 13,6 % einstellen Hinweis Prüfen, ob die Serviceanleitung für den betreffenden Brenner gültig (siehe Gültigkeitshinweise auf Seite 32 und Herstell-Nr. auf dem Typenschild des Brenners). Nenn-Wärmeleistung Ölbrennerdüse Fabrikat Danfoss... - Seite 30 Stichwortverzeichnis Stichwortverzeichnis Ablaufdiagramm Brennerstörung....... 14 Gültigkeitshinweis............32 Anlage in Betrieb nehmen..........6 Ansaugluftführung, Stellung........6, 29 Anschluss- und Verdrahtungsschema......20 LE-Düsenabschlussfunktion.........7 LE-Einstellschraube............. 7 Luftklappeneinstellung..........29 Bauteilübersicht............18 Luftmenge einregulieren..........6 Bedienungs- und Serviceunterlagen......11 Blinkcode ..............15 Brenner Mischeinrichtung prüfen und einstellen......9 – einstellen..............28 –...
-
Seite 32: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7428499 7428500 7428501 7428502 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
